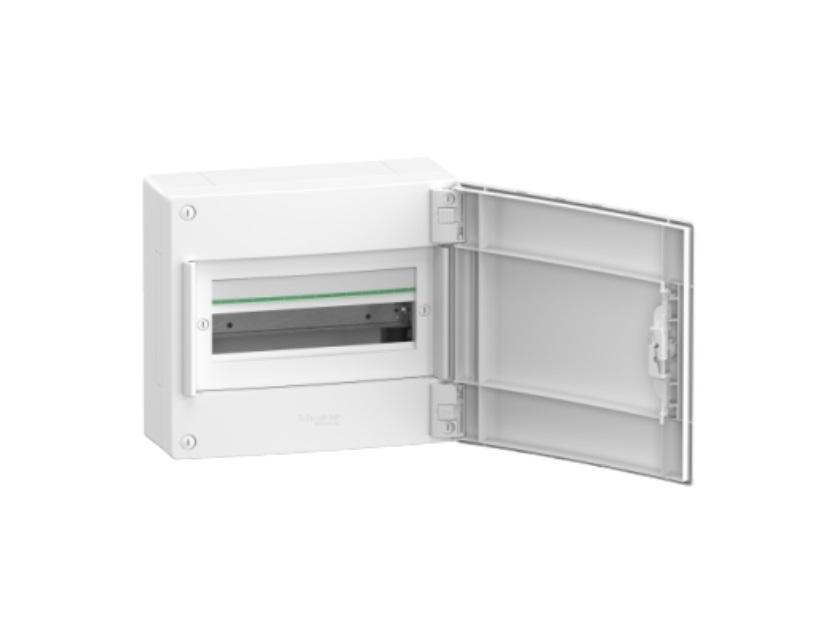

PRISMASET XS Szekrény, teli ajtó, falon kívüli, 1x13 modul, PEN Termékcsalád PrismaSeT Termék neve XS Termék vagy alkatrész típusa Szekrény szekrény típusa Elosztószekrény szekrény szerelése Felület szélesség Teljes: 302 mm magasság Teljes: 300 mm mélység Teljes: 145 mm belső mélység 135 mm 18 mm-es modulok száma soronként 13 A vízszintes sorok száma 1 Összesen 18 mm-es modulok 13 9 mm-es osztások 26 Elektromos szigetelési osztály II. osztály Tartozék: 1 azonosító címke 1 címkevédő 2 sorkapocs 1 üres fedlap csík 1 ajtó 1 DIN sín 1 hátsó fedlap előlap típusa Moduláris ajtó típusa Sima A sín típusa Szimmetrikus DIN szerelőlemez leírás Szerelőlemez nélkül teljesítmény disszipáció W-ban 22 W [In] névleges áram 63 A Ui névleges szigetelési feszültség 400 V Kábelbemenet Kábel vagy cső Kivágott lemezek Csatorna, Eltávolítható fedél A sorkapcsok száma: 1 föld mellett 8 kimenők 1 nulla mellett 8 kimenők elosztóblokk kimenők: 4 x 16 mm2 + 4 x 10 mm2 esetén föld 4 x 16 mm2 + 4 x 10 mm2 esetén nulla csatlakozás típusa: Csavaros csatlakozók (föld) , 4 x 16 mm2 Csavaros csatlakozók (föld) , 4 x 10 mm2 Csavaros csatlakozók (nulla) , 4 x 16 mm2 Csavaros csatlakozók (nulla) , 4 x 10 mm2 reteszelési opciók leírása Biztonsági kulcs opció szekrény anyaga: Hátsó rész: technikai műanyag Szekrény: technikai műanyag Mellső (rotációs hjatás): technikai műanyag Ajtó: technikai műanyag Nettó súly 2,200 kg szín: Szekrény: fehér (RAL 9003) Mellső (rotációs hjatás): fehér (RAL 9003) Ajtó: fehér (RAL 9003) Piaci szegmens Lakossági, Kis épületek tűzellenállási képesség: Bar: 650 °C megfelel IEC 60695-2-11 Szekrény: 650 °C megfelel IEC 60695-2-11 Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11 Ajtó: 650 °C megfelel IEC 60695-2-11 IP védettségi szint IP40 with closed door IK védelmi fokozat IK09 with closed door túlfeszültség kategória II Környezeti levegő hőmérséklete a működéshez -25…60 °C Szabványok IEC 60670-1 IEC 60670-24 IEC 61439-1 IEC 61439-3 Minőségi címkék IMQ
