Osztály: | Jelzőkészülék lámpafoglalat/modul |
Gyártói cikkszám | ZBVJ6 |
Vonalkód | 3389110070101 |
Márka | SCHNEIDER |
Cikkszám | S9ZBVJ6 |

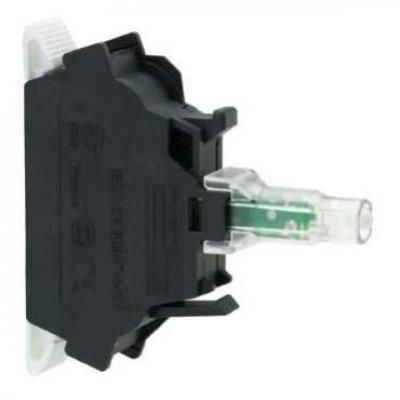

Megnevezés teljes név | LED blokk12V AC/DC kék |
Leírás: Termékcsalád Harmony XB4
Harmony XB5
Termék vagy komponens típusa Világítóblokk
Készülék rövid megnevezése ZBV
Eladás oszthatatlan mennyiségenként 5
Csatlakozás típusa Csavaros szorító kapcsok: <= 2 x 1,5 mm^(2) kábelvéggel Megfelel EN 60947-1
Csavaros szorító kapcsok: >= 1 x 0,22 mm^(2) kábelvég nélkül megfelel EN 60947-1
Jelzési típus Stabil
Fényforrás Védett LED
Izzóalap Beépített LED
Fénytömb betáplálás Közvetlenül
Fényforrás színe Kék
Us névleges betáplálási feszültség 12 V AC/DC, 50/60 Hz
Termék súlya 0.017 kg
Megszorítási nyomaték 0.8...1.2 N.m megfelel EN 60947-1
Csavarfej alakja Kereszt head compatible with 1. sz. Philips screwdriver
Kereszt head compatible with 1. sz. pozidriv screwdriver
Kivágásokkal head compatible with ? 4 mm-es lemez screwdriver
Kivágásokkal head compatible with ? 5.5 mm-es lemez screwdriver
Betáplálási feszültség korlátok 10...15 V DC
10.2...13.8 V AC
Áramfogyasztás 18 mA
Élettartam 100000 h névleges feszültségen és 25 °C-on
Átmeneti ellenállás 1 kV megfelel IEC 61000-4-5
Blokk szerelése Mellső szerelésű
Electrical composition code M1
M2
M3
M4
M5
M6
M10
MF1
P1
P2
PF1
Védőkezelés TH
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Üzemi környezeti levegő hőmérséklet -25...70 °C
IP védettségi szint IP20 megfelel IEC 60529
Szabványok EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-4
EN/IEC 60947-5-5
JIS C 4520
UL 508
CSA C22.2 No 14
Termékbizonyítványok CSA
UL listás
Ellenállás gyors tranziensekkel szemben 2 kV megfelel IEC 61000-4-4
Elektromágneses mezőkkel szembeni ellenállás 10 V/m megfelel IEC 61000-4-3
Ellenállás elektrosztatikus kisüléssel szemben 6 kV érintkezőn (fém részen) megfelel IEC 61000-4-2
8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-4-2
Elektromágneses kibocsátás B osztály megfelel IEC 55011
|
Foglalat: | egyéb |
Beépített trafó: | nem |
Beépített előellenállással: | nem |
Beépített diódával: | igen |
Fényforrás színe: | kék |
Fényforrás: | LED |
Rögzítés módja: | előlapra szerelhető |
Fényforrással: | igen |
Csatlakozási mód segédáramkör: | csavaros |
Névleges üzemi feszültség Ue AC 650 Hz-nél: | 12 V |
Névleges üzemi feszültség Ue AC 60 Hz-nél: | 12 V |
Névleges üzemi feszültség Ue DC-nél: | 12 V |
Működtetés feszültségtípusa: | AC/DC |
