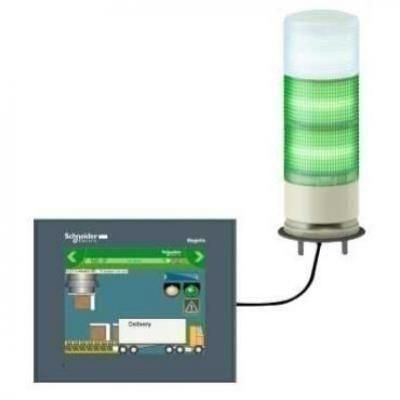

Termékcsalád Magelis GTO Termék vagy komponens típusa Továbbfejlesztett érintőképernyő panel Kijelző színe 65536 szín Kijelző mérete 5,7 inch Betáplálás Külső forrás Akkumulátor típus Lithium battery for internal RAM, autonomy: 100 days, charging time = 5 d, battery life = 10 yr Végpont típusa Érintőképernyő Kijelző típusa Háttérmegvilágításúszínes TFT LCD Kijelző felbontása 320 x 240 pixels QVGA Érintésérzékenységi zóna 1024 x 1024 Érintőképernyő Ellenálló film, 1000000 cycles Háttérvilágítás életciklus 50000 óra (white) 25 °C Brightness 16 levels - control by touch panel 16 levels - control by software Betűkészlet ASCII (európai karakterek) Kínai (egyszerűsített kínai) Japán (ANK, Kanji) Koreai Tajvani (hagyományos kínai) Us névleges betáplálási feszültség 24 V DC Betáplálási feszültség korlátok 19.2...28.8 V Bekapcsolási áram <= 30 A Teljesítményigény W-ben <= 10.5 W <= 6.5 W (when power is not supplied to external devices) <= 4.5 W (when backlight is OFF) <= 5 W (when backlight is dimmed) Helyi jelzés Status LED (orange) flashing software starting up Status LED (green) steady offline Status LED (green) steady operating Status LED (red) steady power supply (ON) Status LED (clear) faded power supply (OFF) COM2 LED (yellow) steady data is being transmitted COM2 LED (yellow) faded no data transmission SD card LED (green) steady card is inserted SD card LED (green) faded card is not inserted or is not being accessed Szoftver megnevezése Vijeo Designer configuration software >= V6.1 Memórialeírás 64 MB villanó (EPROM) Visszatöltött adat 128 kB belső RAM (SRAM) Letölthető protokollok Modbus Schneider Electric Modicon Külső protokollok Mitsubishi Melsec Külső protokollok Omron Sysmac Külső protokollok Rockwell Automation Allen-Bradley Külső protokollok Siemens Simatic Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Schneider Electric Modicon Integrált csatlakozási típus COM1 serial link SUB-D 9, interface: RS232C, transmission rate: 2400...115200 bps COM2 serial link RJ45, interface: RS485, transmission rate: 2400...115200 bps COM2 serial link RJ45, interface: RS485, transmission rate: 187.5 kbps compatible with Siemens MPI USB 2.0 port USB type A USB 2.0 port mini B USB Termék szerelése Süllyesztett Rögzítési mód By 4 screw clamps Előlap anyaga PPT Szekrény alapanyaga PPT Hűtés típusa Semleges áramvezetés Szélesség 169.5 mm Magasság 137 mm Mélység 59.5 mm Termék súlya 0.8 kg Szabványok EN 61131-2 IEC 61000-6-2 UL 508 Termékbizonyítványok CE C-Tick CULus KCC Üzemi környezeti levegő hőmérséklet 0...50 °C Környezeti levegő hőmérséklet tárolásra -20...60 °C Relatív páratartalom 10...90 % kondenzáció nélkül Üzemi magasság < 2000 m IP védettségi szint IP20 rear panel conforming to IEC 60529 IP65 front panel conforming to IEC 60529 NEMA védettségi szint NEMA 4X homloklap (benti használat) Ütésállóság 147 m/s^(2) 3 chocks in each direction X, Y and Z conforming to EN/IEC 61131-2 Rezgési ellenállás 3,5 mm (f = 5...9 Hz) megfelel EN/IEC 61131-2 X, Y, Z directions for 10 cycles (approx. 100 min) 1 gn (f = 9...150 Hz) megfelel EN/IEC 61131-2 X, Y, Z directions for 10 cycles (approx. 100 min) Ellenállás elektrosztatikus kisüléssel szemben 6 kV contact discharge conforming to IEC 61000-4-2 level 3
