Range TeSys

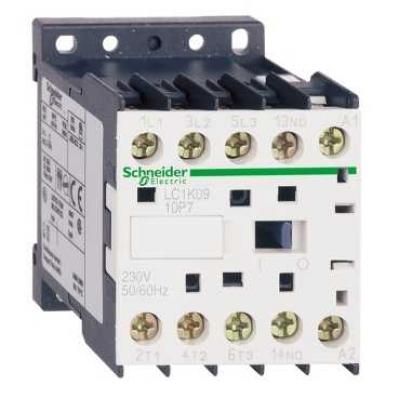

Product name TeSys K
Termék vagy komponens típusa Kontaktor
Készülék rövid megnevezése LC1K
Kontaktor alkalmazás Motorvezérlés
Ellenálló töltés
Felhasználási kategória AC-1
AC-3
AC-4
Pólusok megnevezése 3P
Pólus érintkező összetétel 3 NO
Ue névleges üzemi feszültség 690 V AC 50/60 Hz for főáramkör
<= 690 V AC 50/60 Hz jelző áramkör
le névleges üzemi áram 20 A (<= 50 °C) <= 440 V AC AC-1 for főáramkör
16 A (<= 70 °C) 690 V AC AC-1 for főáramkör
12 A <= 440 V AC AC-3 for főáramkör
Motorteljesítmény kW 3 kW at 220...230 V AC 50/60 Hz
4 kW at 480 V AC 50/60 Hz
4 kW at 500...600 V AC 50/60 Hz
4 kW at 660...690 V AC 50/60 Hz
5.5 kW at 380...415 V AC 50/60 Hz
5.5 kW at 440 V AC 50/60 Hz
Control circuit type AC 50/60 Hz
Vezérlőkör feszültség 230...240 V AC 50/60 Hz
Kiegészítő érintkező összetétel 1 NO
Uimp névleges lökő-feszültség állóság 8 kV
Túlfeszültség kategória III
Ith konvencionális termikus szabad levegő áram 20 A <= 50 °C for főáramkör
10 A <= 50 °C for jelző áramkör
Irms névleges bekapcsolási teljesítmény 110 A AC for jelző áramkör megfelel IEC 60947
144 A AC for főáramkör megfelel NF C 63-110
144 A AC for főáramkör megfelel IEC 60947
Névleges megszakítóképesség 110 A 440 V megfelel IEC 60947
80 A 500 V megfelel IEC 60947
70 A 660...690 V megfelel IEC 60947
Icw névleges rövidzárlati kiállási áram 80 A 1 s jelző áramkör
90 A 500 ms jelző áramkör
110 A 100 ms jelző áramkör
115 A <= 50 °C 1 s főáramkör
105 A <= 50 °C 5 s főáramkör
100 A <= 50 °C 10 s főáramkör
75 A <= 50 °C 30 s főáramkör
55 A <= 50 °C 1 perc főáramkör
50 A <= 50 °C 3 perc főáramkör
25 A <= 50 °C >= 15 s főáramkör
Kapcsolt biztosíték méretezés 25 A gG <= 440 V for főáramkör
25 A aM for főáramkör
10 A gG for jelző áramkör megfelel IEC 60947
10 A gG for jelző áramkör megfelel VDE 0660
Átlagos impedancia 3 mOhm at 50 Hz - Ith 20 A for főáramkör
Ui névleges szigetelési feszültség 690 V for főáramkör megfelel IEC 60947-4-1
600 V főáramkör megfelel UL 508
690 V for jelző áramkör megfelel IEC 60947-4-1
690 V for jelző áramkör megfelel IEC 60947-5-1
600 V for jelző áramkör megfelel UL 508
600 V for power circuit conforming to CSA C22.2 No 14
600 V for signalling circuit conforming to CSA C22.2 No 14
Elektromos élettartam 0.3 Mcycles 20 A AC-1 at Ue <= 440 V
1.3 Mcycles 12 A AC-3 at Ue <= 440 V
Szerelőtartó Lemez
Sín
Szabványok BS 5424
IEC 60947
NF C 63-110
VDE 0660
Termékbizonyítványok CSA
UL
Csatlakozás típusa Csavaros szorító kapcsok 1 cable(s) 1.5...4 mm^(2) - cable stiffness: szilárd
Csavaros szorító kapcsok 1 cable(s) 0.75...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés
Csavaros szorító kapcsok 1 cable(s) 0.34...2.5 mm^(2) - cable stiffness: flexibilis - van kábel végzodés
Csavaros szorító kapcsok 2 cable(s) 1.5...4 mm^(2) - cable stiffness: szilárd
Csavaros szorító kapcsok 2 cable(s) 0.75...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés
Csavaros szorító kapcsok 2 cable(s) 0.34...1.5 mm^(2) - cable stiffness: flexibilis - van kábel végzodés
Megszorítási nyomaték 1.3 N.m - on csavaros szorító kapcsok - with screwdriver 2. sz. Philips
1.3 N.m - on csavaros szorító kapcsok - with screwdriver ? 6 mm-es lemez
Üzemidő 10...20 ms tekercs áramtalanítás és NO nyitás
10...20 ms tekercs feszültség alá helyezés és NO zárás
Biztonság megbízhatósági szintje B10d = 1369863 cycles védőrelé névleges terheléssel megfelel EN/ISO 13849-1
B10d = 20000000 cycles védőrelé mechanikai terheléssel megfelel EN/ISO 13849-1 Mechanikus tartósság 10 Mcycles
Üzemelési ráta 3600 cikl/h
Vezérlőkör feszültség korlátok 0,2...0,75 Uc <= 50 °C kidobás
0,8...1,15 Uc <= 50 °C működési
Bekapcsolási túláram VA-ban 30 VA 20 °C
Tartási áramfogyasztás VA-ban 4.5 VA 20 °C
Hőveszteség 1.3 W
Kiegészítő érintkezők típusa Típus pillanatnyi (1 NO)
Jelző áramkör frekvencia <= 400 Hz
Minimális kapcsolóáram 5 mA jelző áramkör
Minimális kapcsolófeszültség 17 V jelző áramkör
Non overlap distance 0.5 mm
Szigetelési ellenállás > 10 MOhm for jelző áramkör
IP védettségi szint IP2x megfelel VDE 0106
Védőkezelés TC megfelel IEC 60068
TC megfelel DIN 50016
Üzemi környezeti levegő hőmérséklet -25...50 °C
Környezeti levegő hőmérséklet tárolásra -50...80 °C
Üzemi magasság 2000 m nincs derating in temperature
Tűzkésleltetés V1 megfelel UL 94
Requirement 2 megfelel NF F 16-101
Requirement 2 megfelel NF F 16-102
Mechanikai hibatűrési képesség Ütések contactor closed, on X axis 10 Gn, 11 ms IEC 60068-2-27
Ütések contactor closed, on Y axis 15 Gn for 11 ms IEC 60068-2-27
Ütések contactor closed, on Z axis 15 Gn for 11 ms IEC 60068-2-27
Ütések contactor opened, on X axis 6 Gn for 11 ms IEC 60068-2-27
Ütések contactor opened, on Y axis 10 Gn, 11 ms IEC 60068-2-27
Ütések contactor opened, on Z axis 10 Gn, 11 ms IEC 60068-2-27
Rezgések kontaktor zárva 4 Gn, 5...300 Hz IEC 60068-2-6
Rezgések kontaktor nyitva 2 Gn, 5...300 Hz IEC 60068-2-6
Magasság 58 mm
Szélesség 45 mm
Mélység 57 mm
Termék súlya 0.18 kg
Műszaki leírás
Szélesség:
45 V
Magasság:
58 A
Mélység:
57 A
Alkalmas soros beépítésre:
nem
Névleges üzemi teljesítmény AC-3, 400 V esetén:
5.5 kW
Főérintkezők száma, záró:
3
Segédérintkezők száma, záró:
1
Névleges üzemi áram Ie AC-3, 400 V esetén:
12 A
Névleges üzemi áram Ie AC-1, 400 V esetén:
20 A
Névleges tekercsfeszültség AC (50 Hz)-nél:
230-240 V
Névleges tekercsfeszültség AC (60 Hz)-nél:
230-240 V
Névleges tekercsfeszültség DC-nél:
--- V
Csatlakozási mód fő áramkör:
csavaros
Üzemi feszültség AC 50 Hz-nél:
440-440
Üzemi feszültség AC 60 Hz-nél:
440-440
Működtetés feszültségtípusa:
AC
Névleges üzemi áram Ie AC-4, 400 V esetén:
6 A
Névleges üzemi teljesítmény Ie AC-4, 400 V esetén:
