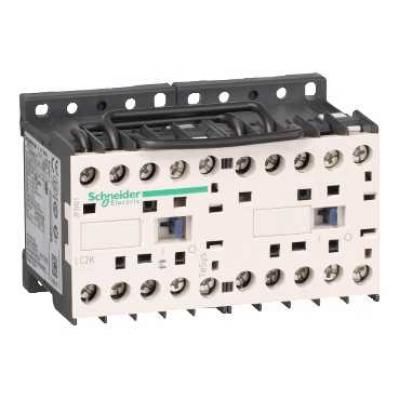

MÁGNESKAPCSOLÓ 2,2KW/400V 240VAC

Range TeSys Product name TeSys K Termék vagy komponens típusa Védőkapcsoló megfordítása Készülék rövid megnevezése LC2K Kontaktor alkalmazás Motorvezérlés Felhasználási kategória AC-3 AC-4 Készülékbemutatás Preassembled with reversing power busbar Pólusok megnevezése 3P Pólus érintkező összetétel 3 NO Ue névleges üzemi feszültség 690 V AC 50/60 Hz for főáramkör <= 690 V AC 50/60 Hz jelző áramkör le névleges üzemi áram 6 A <= 440 V AC AC-3 for főáramkör Motorteljesítmény kW 3 kW at 440 V AC 50/60 Hz 3 kW at 500...600 V AC 50/60 Hz 3 kW at 660...690 V AC 50/60 Hz 1.5 kW at 220...230 V AC 50/60 Hz 2.2 kW at 380...415 V AC 50/60 Hz 3 kW at 480 V AC 50/60 Hz Control circuit type AC 50/60 Hz Vezérlőkör feszültség 230...240 V AC 50/60 Hz Kiegészítő érintkező összetétel 1 NO Uimp névleges lökő-feszültség állóság 8 kV Túlfeszültség kategória III Ith konvencionális termikus szabad levegő áram 20 A <= 50 °C for főáramkör 10 A <= 50 °C for jelző áramkör Irms névleges bekapcsolási teljesítmény 110 A AC for főáramkör megfelel NF C 63-110 110 A AC for főáramkör megfelel IEC 60947 110 A AC for jelző áramkör megfelel IEC 60947 Névleges megszakítóképesség 110 A 415 V megfelel IEC 60947 110 A 440 V megfelel IEC 60947 80 A 500 V megfelel IEC 60947 110 A 220...230 V megfelel IEC 60947 110 A 380...400 V megfelel IEC 60947 70 A 660...690 V megfelel IEC 60947 Icw névleges rövidzárlati kiállási áram 90 A <= 50 °C 1 s főáramkör 85 A <= 50 °C 5 s főáramkör 80 A <= 50 °C 10 s főáramkör 60 A <= 50 °C 30 s főáramkör 45 A <= 50 °C 1 perc főáramkör 40 A <= 50 °C 3 perc főáramkör 80 A 1 s jelző áramkör 90 A 500 ms jelző áramkör 110 A 100 ms jelző áramkör 20 A <= 50 °C >= 15 s főáramkör Kapcsolt biztosíték méretezés 25 A gG <= 440 V for főáramkör 25 A aM for főáramkör 10 A gG for jelző áramkör megfelel IEC 60947 10 A gG for jelző áramkör megfelel VDE 0660 Átlagos impedancia 3 mOhm at 50 Hz - Ith 20 A for főáramkör Ui névleges szigetelési feszültség 690 V for főáramkör megfelel IEC 60947-4-1 600 V főáramkör megfelel UL 508 690 V for jelző áramkör megfelel IEC 60947-4-1 690 V for jelző áramkör megfelel IEC 60947-5-1 600 V for jelző áramkör megfelel UL 508 600 V for power circuit conforming to CSA C22.2 No 14 600 V for signalling circuit conforming to CSA C22.2 No 14 Elektromos élettartam 1.3 Mcycles 6 A AC-3 at Ue <= 440 V Reteszelés típusa Mechanikus Szerelőtartó Lemez Sín Szabványok BS 5424 IEC 60947 NF C 63-110 VDE 0660 Termékbizonyítványok CSA UL Csatlakozás típusa Csavaros szorító kapcsok 1 cable(s) 1.5...4 mm^(2) - cable stiffness: szilárd Csavaros szorító kapcsok 1 cable(s) 0.75...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés Csavaros szorító kapcsok 1 cable(s) 0.34...2.5 mm^(2) - cable stiffness: flexibilis - van kábel végzodés Csavaros szorító kapcsok 2 cable(s) 1.5...4 mm^(2) - cable stiffness: szilárd Csavaros szorító kapcsok 2 cable(s) 0.75...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés Csavaros szorító kapcsok 2 cable(s) 0.34...1.5 mm^(2) - cable stiffness: flexibilis - van kábel végzodés Megszorítási nyomaték 1.3 N.m - on csavaros szorító kapcsok - with screwdriver 2. sz. Philips 1.3 N.m - on csavaros szorító kapcsok - with screwdriver ? 6 mm-es lemez Üzemidő 10...20 ms tekercs áramtalanítás és NO nyitás 10...20 ms tekercs feszültség alá helyezés és NO zárás Biztonság megbízhatósági szintje B10d = 1369863 cycles védőrelé névleges terheléssel megfelel EN/ISO 13849-1 B10d = 20000000 cycles védőrelé mechanikai terheléssel megfelel EN/ISO 13849-1 Mechanikus tartósság 5 Mcycles Üzemelési ráta 3600 cikl/h Vezérlőkör feszültség korlátok 0,2...0,75 Uc <= 50 °C kidobás 0,8...1,15 Uc <= 50 °C működési Bekapcsolási túláram VA-ban 30 VA 20 °C Tartási áramfogyasztás VA-ban 4.5 VA 20 °C Hőveszteség 1.3 W Kiegészítő érintkezők típusa Típus pillanatnyi 1 NO Jelző áramkör frekvencia <= 400 Hz Minimális kapcsolóáram 5 mA jelző áramkör Minimális kapcsolófeszültség 17 V jelző áramkör Non overlap distance 0.5 mm Szigetelési ellenállás > 10 MOhm for jelző áramkör IP védettségi szint IP2x megfelel VDE 0106 Védőkezelés TC megfelel IEC 60068 TC megfelel DIN 50016 Üzemi környezeti levegő hőmérséklet -25...50 °C Környezeti levegő hőmérséklet tárolásra -50...80 °C Üzemi magasság 2000 m csökkenés nélkül Tűzkésleltetés V1 megfelel UL 94 Requirement 2 megfelel NF F 16-101 Requirement 2 megfelel NF F 16-102 Mechanikai hibatűrési képesség Ütések contactor closed, on X axis 10 Gn, 11 ms IEC 60068-2-27 Ütések contactor closed, on Y axis 15 Gn for 11 ms IEC 60068-2-27 Ütések contactor closed, on Z axis 15 Gn for 11 ms IEC 60068-2-27 Ütések contactor opened, on X axis 6 Gn for 11 ms IEC 60068-2-27 Ütések contactor opened, on Y axis 10 Gn, 11 ms IEC 60068-2-27 Ütések contactor opened, on Z axis 10 Gn, 11 ms IEC 60068-2-27 Rezgések kontaktor zárva 4 Gn, 5...300 Hz IEC 60068-2-6 Rezgések kontaktor nyitva 2 Gn, 5...300 Hz IEC 60068-2-6 Magasság 58 mm Szélesség 90 mm Mélység 57 mm Termék súlya 0.39 kg
