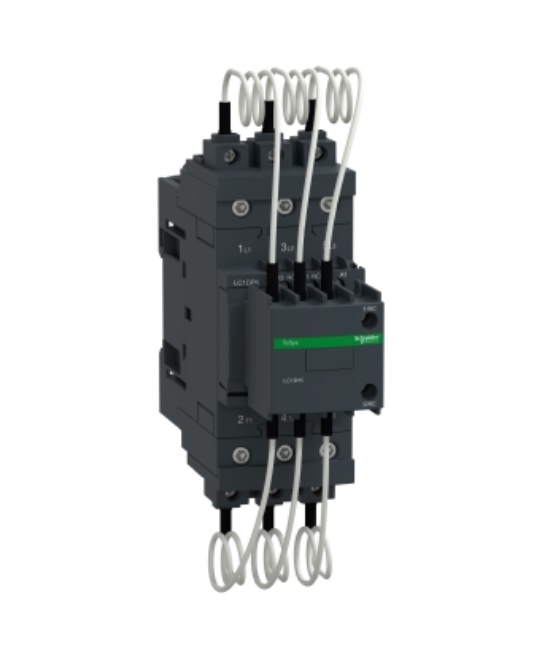

Mágneskapcsoló 30K VAR 230V50/60HZ

Name: Mágneskapcsoló 30K VAR 230V50/60HZ
Brand: SCHNEIDER
SKU: S9LC1DPKP7
Price: 144590 HUF
Availability: InStock

Szélesség:

55 V

Magasság:

166

Mélység:

156

Főérintkezők száma, záró:

Segédérintkezők száma, záró:

Segédérintkezők száma, nyitó:

Vezérlés névleges tápfeszültsége AC 50 Hz:

230-230 V

Vezérlés névleges tápfeszültsége AC 60 Hz:

230-230 V

Vezérlés névleges tápfeszültsége DC:

--- V

Csatlakozási mód fő áramkör:

csavaros

Névleges meddőteljesítmény 400 V, 50 Hz esetén:

30 kvar

Üzemi feszültség AC 50 Hz:

440-440

Üzemi feszültség AC 60 Hz:

440-440

Működtetés feszültségtípusa:

Névleges meddőteljesítmény 400 V-on, 60 Hz:

30 kvar

Szállítói cikkszám:

LC1DPKV7

Leírás

TeSys LC1D.K kondenzátor mágneskapcsoló - 3P - 33.3 kVAR - 415 V - 230 V AC tekercs Készülék alkalmazás Vezérlés mágneskapcsoló alkalmazás Telejsítménytényező korrekció felhasználási kategória AC-7C pólusok megnevezése 3P power pole contact composition 3 NO készülék helye a rendszerben Hálózati betáplálás Vonali megszakítás Ue névleges üzemi feszültség Betápláló áramkör: 6 V AC 50/60 Hz reaktív teljesítmény ráta 17 kvar -230 V AC 50 Hz - <60 °C 30 kvar -400 V AC 50 Hz - <60 °C 32 kvar -440 V AC 50 Hz - <60 °C 50 kvar -690 V AC 50 Hz - <60 °C 16,5 kvar -230 V AC 60 Hz - <60 °C 33,3 kvar -460 V AC 60 Hz - <60 °C 40 kvar -575 V AC 60 Hz - <60 °C vezérlő áramkör típus AC -50/60 Hz vezérlőkör feszültség 230 V AC 50/60 Hz segédkontaktus mindegyik érintkezőn 1 NO + 2 NC pillanatnyi elektromos élettartam 300000 ciklus Ue mellett 400 V 200000 ciklus Ue mellett 6 V Rögzítés DIN sín Lemez vagy panel szerelőkészlettel Szabványok EN/IEC 60947-1 és EN/IEC 60664-1 EN/IEC 60947-4-2 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60337-1 Terméktanúsítványok IECEE CB Scheme (pending) UL-Aex CSA-Ex UKR csatlakozás típusa Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm2 - cable stiffness: tömör Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm2 - cable stiffness: tömör Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm2 - cable stiffness: rugalmas kábelvég nélkül Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm2 - cable stiffness: rugalmas kábelvég nélkül Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm2 - cable stiffness: rugalmas kábelvéggel Vezérlő áramkör: csavaros csatlakozás 2 1…2,5 mm2 - cable stiffness: rugalmas kábelvéggel Betápláló áramkör: Everlink saru 1 1…35 mm2 - cable stiffness: tömör Betápláló áramkör: Everlink saru 2 1…25 mm2 - cable stiffness: tömör Betápláló áramkör: Everlink saru 1 1…35 mm2 - cable stiffness: rugalmas vezeték nélkül Betápláló áramkör: Everlink saru 2 1…25 mm2 - cable stiffness: rugalmas vezeték nélkül meghúzási nyomaték Vezérlő áramkör: 1,7 N.m - mellett csavaros csatlakozás Betápláló áramkör: 5 N.m - mellett Everlink saru - kábel 1…25 mm2 Betápláló áramkör: 8 N.m - mellett Everlink saru - kábel 35 mm2 üzemelési ráta 240 cikl/óra IP védettségi szint IP20 előlap megfelel MSZ EN 60529 Környezeti levegő hőmérséklete a működéshez -5…60 °C Környezeti levegő hőmérséklete a tároláshoz -60…80 °C
