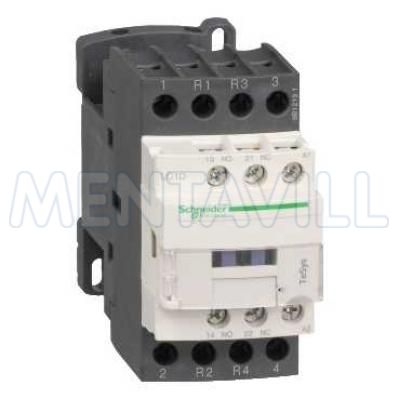

Mágneskapcsoló 4P 25A/AC1 220VDC

Termékcsalád TeSys D Termék vagy komponens típusa Kontaktor Készülék rövid megnevezése LC1D Kontaktor alkalmazás Ellenálló töltés Felhasználási kategória AC-1 Pólusok megnevezése 4P Pólus érintkező összetétel 2 NO + 2 NC Ue névleges üzemi feszültség <= 690 V AC 25...400 Hz for főáramkör <= 300 V DC for power circuit le névleges üzemi áram 25 A (<= 60 °C) <= 440 V AC AC-1 for főáramkör Control circuit type DC szabvány Vezérlőkör feszültség 220 V DC Kiegészítő érintkező összetétel 1 NO + 1 NC Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947 Túlfeszültség kategória III Ith konvencionális termikus szabad levegő áram 25 A <= 60 °C for főáramkör 10 A <= 60 °C for jelző áramkör Irms névleges bekapcsolási teljesítmény 250 A 440 V for főáramkör megfelel IEC 60947 140 A AC for jelző áramkör megfelel IEC 60947-5-1 250 A DC for jelző áramkör megfelel IEC 60947-5-1 Névleges megszakítóképesség 250 A 440 V for főáramkör megfelel IEC 60947 Icw névleges rövidzárlati kiállási áram 105 A <= 40 °C 10 s főáramkör 210 A <= 40 °C 1 s főáramkör 30 A <= 40 °C 10 min főáramkör 61 A <= 40 °C 1 min főáramkör 100 A 1 s jelző áramkör 120 A 500 ms jelző áramkör 140 A 100 ms jelző áramkör Kapcsolt biztosíték méretezés 25 A gG <= 690 V coordination 2-es típus, koordináció for főáramkör 40 A gG <= 690 V coordination 1-es típus, koordináció for főáramkör 10 A gG for jelző áramkör megfelel IEC 60947-5-1 Átlagos impedancia 2.5 mOhm 50 Hz - Ith 25 A for főáramkör Ui névleges szigetelési feszültség 600 V for főáramkör certifications CSA 600 V for főáramkör certifications UL 690 V for főáramkör megfelel IEC 60947-4-1 690 V jelző áramkör megfelel IEC 60947-1 600 V jelző áramkör CSA 600 V jelző áramkör UL Elektromos élettartam 0.8 Mcycles 25 A AC-1 at Ue <= 440 V Teljesítményveszteség pólusonként 1.56 W AC-1 Védőfedél Van Szerelőtartó Lemez Sín Szabványok EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 No 14 Termékbizonyítványok BV CCC CSA DNV GL GOST RINA UL LROS Csatlakozás típusa Főáramkör: csavaros szorító kapcsok 1 cable(s) 1...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés Főáramkör: csavaros szorító kapcsok 2 cable(s) 1...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés Főáramkör: csavaros szorító kapcsok 1 cable(s) 1...4 mm^(2) - cable stiffness: flexibilis - van kábel végzodés Főáramkör: csavaros szorító kapcsok 2 cable(s) 1...2.5 mm^(2) - cable stiffness: flexibilis - van kábel végzodés Főáramkör: csavaros szorító kapcsok 1 cable(s) 1...4 mm^(2) - cable stiffness: szilárd - nincs kábel végzodés Főáramkör: csavaros szorító kapcsok 2 cable(s) 1...4 mm^(2) - cable stiffness: szilárd - nincs kábel végzodés Vezérlő áramkör: csavaros szorító kapcsok 1 cable(s) 1...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés Vezérlő áramkör: csavaros szorító kapcsok 2 cable(s) 1...4 mm^(2) - cable stiffness: flexibilis - nincs kábel végzodés Vezérlő áramkör: csavaros szorító kapcsok 1 cable(s) 1...4 mm^(2) - cable stiffness: flexibilis - van kábel végzodés Vezérlő áramkör: csavaros szorító kapcsok 2 cable(s) 1...2.5 mm^(2) - cable stiffness: flexibilis - van kábel végzodés Vezérlő áramkör: csavaros szorító kapcsok 1 cable(s) 1...4 mm^(2) - cable stiffness: szilárd - nincs kábel végzodés Vezérlő áramkör: csavaros szorító kapcsok 2 cable(s) 1...4 mm^(2) - cable stiffness: szilárd - nincs kábel végzodés Megszorítási nyomaték Főáramkör: 1.7 N.m - on csavaros szorító kapcsok - with screwdriver ? 6 mm-es lemez Főáramkör: 1.7 N.m - on csavaros szorító kapcsok - with screwdriver 2. sz. Philips Vezérlő áramkör: 1.7 N.m - on csavaros szorító kapcsok - with screwdriver ? 6 mm-es lemez Vezérlő áramkör: 1.7 N.m - on csavaros szorító kapcsok - with screwdriver 2. sz. Philips Üzemidő 53.55...72.45 ms zárul 16...24 ms nyitás Biztonság megbízhatósági szintje B10d = 1369863 cycles védőrelé névleges terheléssel megfelel EN/ISO 13849-1 B10d = 20000000 cycles védőrelé mechanikai terheléssel megfelel EN/ISO 13849-1 Mechanikus tartósság 30 Mcycles Üzemelési ráta 3600 cikl/h <= 60 °C Kiegészítő jellemzők Tekercseléstechnológia Integrált kétirányú amplitúdókorlátozó elnyomódióda Vezérlőkör feszültség korlátok 0,1...0,25 Uc 60 °C kidobás 0,7...1,25 Uc 60 °C működési Időállandó 28 ms Bekapcsolási túláram W-ben 5.4 W 20 °C Tartási áramfogyasztás W-ben 5.4 W 20 °C Kiegészítő érintkezők típusa Típus mechanikusan kapcsolt (1 NO + 1 NC) megfelel IEC 60947-5-1 Típus tükör kapcsolat (1 NC) megfelel IEC 60947-4-1 Jelző áramkör frekvencia 25...400 Hz Minimális kapcsolóáram 5 mA jelző áramkör Minimális kapcsolófeszültség 17 V jelző áramkör Átfedésmentes idő 1.5 ms kikapcsoláskor (between NC and NO contact) 1.5 ms gerjesztéskor (between NC and NO contact) Szigetelési ellenállás > 10 MOhm for jelző áramkör Környezet IP védettségi szint IP2x előlap megfelel IEC 60529 Védőkezelés TH megfelel IEC 60068-2-30 Szennyezési fok 3 Üzemi környezeti levegő hőmérséklet -5...60 °C Környezeti levegő hőmérséklet tárolásra -60...80 °C Engedélyezhető környezeti levegő hőmérséklet az eszköz körül -40...70 °C Uc feszültségen Üzemi magasság 3000 m nincs derating in temperature Tűzellenállási képesség 850 °C megfelel IEC 60695-2-1 Tűzkésleltetés V1 megfelel UL 94 Mechanikai hibatűrési képesség Rezgések kontaktor nyit 2 Gn, 5...300 Hz Rezgések kontaktor zárva 4 Gn, 5...300 Hz Ütések kontaktor nyit 10 Gn, 11 ms Ütések kontaktor zárva 15 Gn for 11 ms Magasság 85 mm Szélesség 45 mm Mélység 99 mm Termék súlya 0.525 kg
