| Osztály: | Kontaktor kombináció |
| Gyártói megnevezés | Kisfogy. DC, 4kW/9A (400V, AC3), csavaros csatlakozás, 1Z+1NY |
| Gyártói cikkszám | LC2D09BL |
| Vonalkód | 3389110541410 |
| Szín | FEKETE/FEHÉR |
| Márka | SCHNEIDER |
| Cikkszám | S9LC2D09BL |
|

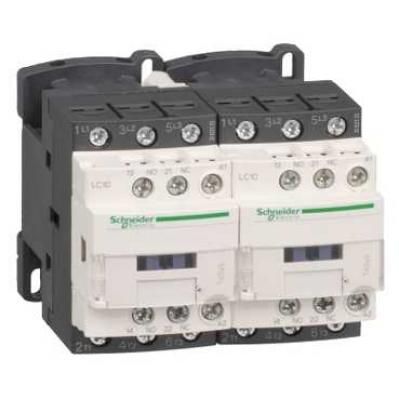

Leírás: Irányváltó mágneskapcsoló TeSys LC2-D - 3-pólusú - AC-3 440 V 9 A - tekercs 24 V DC, kisfogyasztású tekerccsel
Felhasználási kategória AC-1, AC-3
Pólusok megnevezése 3P
Pólus érintkező összetétel 3 NO
Ue névleges üzemi feszültség <= 690 V AC 25...400 Hz for főáramkör
<= 300 V DC for főáramkör
le névleges üzemi áram 25 A (<= 60 °C) at <= 440 V AC AC-1 for főáramkör
9 A (<= 60 °C) at <= 440 V AC AC-3 for főáramkör
Motorteljesítmény kW 4 kW at 380...400 V AC 50/60 Hz
2.2 kW at 220...230 V AC 50/60 Hz
5.5 kW at 500 V AC 50/60 Hz
5.5 kW at 660...690 V AC 50/60 Hz
4 kW at 415...440 V AC 50/60 Hz
Motorteljesítmény LE 0.5 LE at 115 V AC 50/60 Hz for 1 fázis motors
1 LE at 230/240 V AC 50/60 Hz for 1 fázis motors
2 LE at 200/208 V AC 50/60 Hz for 3 fázis motors
2 LE at 230/240 V AC 50/60 Hz for 3 fázis motors
5 LE at 460/480 V AC 50/60 Hz for 3 fázis motors
7.5 LE at 575/600 V AC 50/60 Hz for 3 fázis motors
Control circuit type DC alacsony fogyasztás
Vezérlőkör feszültség 24 V DC
Kiegészítő érintkező összetétel 1 NO + 1 NC
|
|
| Szélesség: | 90 A |
| Funkció: | irányváltó |
| Magasság: | 77 |
| Mélység: | 95 A |
| Névleges üzemi teljesítmény AC-3, 400 V esetén: | 4 kW |
| Főérintkezők száma, záró: | 3 |
| Segédérintkezők száma, záró: | 1 |
| Segédérintkezők száma, nyitó: | 1 |
| Névleges üzemi áram Ie AC-3, 400 V esetén: | 9 A |
| Névleges üzemi áram Ie AC-1, 400 V esetén: | 20 A |
| Tartósínre szerelés lehetséges: | igen |
| Névleges tekercsfeszültség AC (50 Hz)-nél: | --- V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | --- V |
| Névleges tekercsfeszültség DC-nél: | 24-24 V |
| Üzemi feszültség feszültségfajtája: | DC |
| Védettség: | IP20 |
| Csatlakozási mód fő áramkör: | csavaros |
| Elektromos csatlakozási mód a segéd- és vezérlő áramkörhöz: | csavaros A |
| Üzemi feszültség AC 50 Hz-nél: | --- |
| Üzemi feszültség AC 60 Hz-nél: | --- |
| Üzemi feszültség DC-nél: | 440-440 |
| Működtetés feszültségtípusa: | DC |
| Védettség (NEMA): | egyéb |
| Névleges üzemi teljesítmény NEMA: | 3.73 kW |
