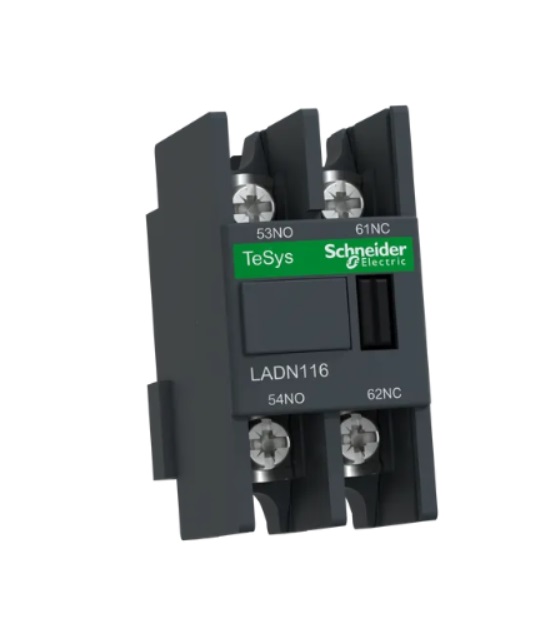

> Mágneskapcsoló segédérintező 1Z+1NY. Sarus
Mágneskapcsoló segédérintező 1Z+1NY. Sarus
Szerelési mód:
előlapra szerelhető
Kivitel:
dugaszolható
Névleges üzemi áram AC-15, 230 V esetén:
10 A
Elektromos csatlakozó típusa:
egyéb
Nyitóérintkezők száma:
1
Záróérintkezők száma:
1
Szállítói cikkszám:
LADN116
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
TeSys D - segédérintkező blokk - 1 NO + 1 NC - kábelsaru-gyűrű sorkapocs
tartománykompatibilitás:
TeSys D CAE
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAE
TeSys Deca LC1D
szerelési hely Mellső
pólus érintkező összetétel 1 NO + 1 NC
Contacts operation Pillanatnyi
Ue névleges üzemi feszültség 6 V AC 26 MHz...1 GHz
le névleges üzemi áram:
6 A -125...180 V AC-15: B300
1,04 A -6 V AC-15: B300
0,55 A -125 V DC-14
0,1 A -600 V DC-14
Ui névleges szigetelési feszültség
690 V megfelel IEC 60947-5-1/1991
600 V megfelel UL94 (anyag V0)
600 V megfelel CSA 1010
Ith konvencionális termikus szabad levegő áram 10 A - <60 °C
Irms névleges bekapcsolási teljesítmény
140 A AC megfelel IEC 60947-5-1/1991
250 A DC megfelel IEC 60947-5-1/1991
engedélyezhető rövid idejű teljesítmény
100 A - <60 °C 1 s
120 A - <60 °C 500 ms
140 A - <60 °C 100 ms
védelem típusa GL biztosító 10 A
Mechanikai tartósság 30 Mciklus
minimális kapcsolóáram 5 mA
minimális kapcsolófeszültség 17 V
átfedésmentes idő 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor nincs átfedés az NC és NO érintkezők között
1,5 ms gerjesztéskor nincs átfedés az NC és NO érintkezők között
szigetelési ellenállás > 10 mOhm
csatlakozás típusa M10 érintkezőcsap átvezető csatlakozóval (külső átmérő: 8 mm)
meghúzási nyomaték
1,7 N.m - csavarhúzóval O 6 mm-es lemez M3,5
1,7 N.m - csavarhúzóval 2. sz. Philips M3,5
1,7 N.m - csavarhúzóval pozidriv No 2 M3,5
Mágneskapcsoló segédérintező 1Z+1NY. Sarus
Nincs készleten
×
Adatok
Szerelési mód:
előlapra szerelhető
Kivitel:
dugaszolható
Névleges üzemi áram AC-15, 230 V esetén:
10 A
Elektromos csatlakozó típusa:
egyéb
Nyitóérintkezők száma:
1
Záróérintkezők száma:
1
Leírás
TeSys D - segédérintkező blokk - 1 NO + 1 NC - kábelsaru-gyűrű sorkapocs
tartománykompatibilitás:
TeSys D CAE
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAE
TeSys Deca LC1D
szerelési hely Mellső
pólus érintkező összetétel 1 NO + 1 NC
Contacts operation Pillanatnyi
Ue névleges üzemi feszültség 6 V AC 26 MHz...1 GHz
le névleges üzemi áram:
6 A -125...180 V AC-15: B300
1,04 A -6 V AC-15: B300
0,55 A -125 V DC-14
0,1 A -600 V DC-14
Ui névleges szigetelési feszültség
690 V megfelel IEC 60947-5-1/1991
600 V megfelel UL94 (anyag V0)
600 V megfelel CSA 1010
Ith konvencionális termikus szabad levegő áram 10 A - <60 °C
Irms névleges bekapcsolási teljesítmény
140 A AC megfelel IEC 60947-5-1/1991
250 A DC megfelel IEC 60947-5-1/1991
engedélyezhető rövid idejű teljesítmény
100 A - <60 °C 1 s
120 A - <60 °C 500 ms
140 A - <60 °C 100 ms
védelem típusa GL biztosító 10 A
Mechanikai tartósság 30 Mciklus
minimális kapcsolóáram 5 mA
minimális kapcsolófeszültség 17 V
átfedésmentes idő 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor nincs átfedés az NC és NO érintkezők között
1,5 ms gerjesztéskor nincs átfedés az NC és NO érintkezők között
szigetelési ellenállás > 10 mOhm
csatlakozás típusa M10 érintkezőcsap átvezető csatlakozóval (külső átmérő: 8 mm)
meghúzási nyomaték
1,7 N.m - csavarhúzóval O 6 mm-es lemez M3,5
1,7 N.m - csavarhúzóval 2. sz. Philips M3,5
1,7 N.m - csavarhúzóval pozidriv No 2 M3,5
