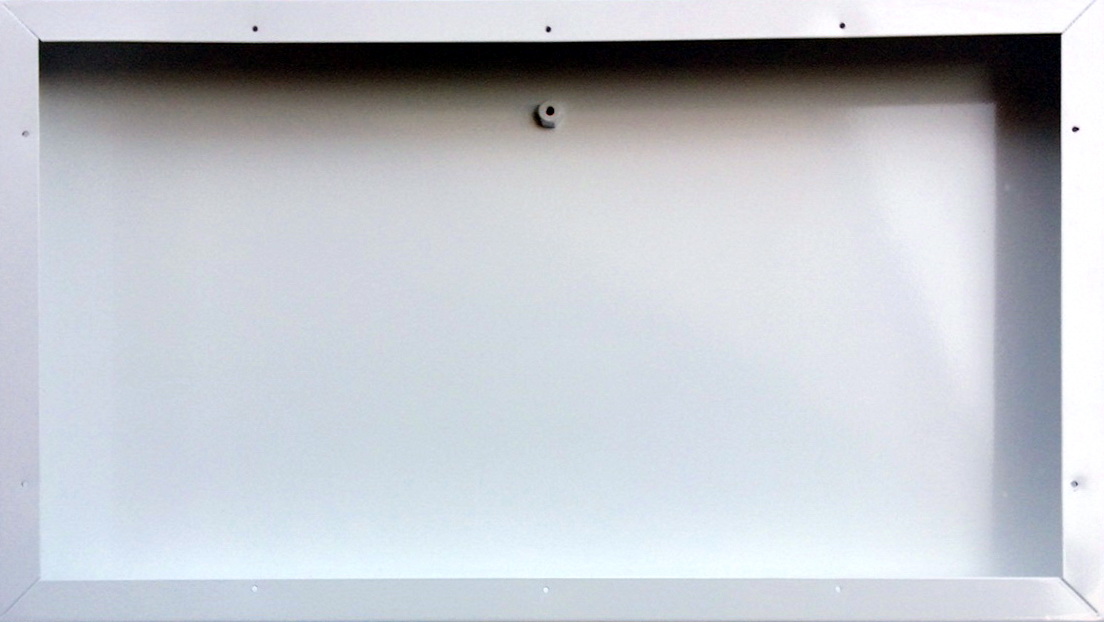

MEDIKAI TÁBLA SZERELŐDOBOZ

MEDIKAI TÁBLÁK, SÁVOK MSZ 2040:1995 MSZ HD 60364-7-710:2012 *Medikai tábla kombinációkban célszerű a dugaljakat, kismegszakítókat, informatikai aljzatokat, szigetelés ellenőrzőket,stb. csoportosítani! A 2. fokozatú helyiség gyógyászati IT hálózatról táplált dugaszoló-aljzatai mind legyenek ellátva (lehetőleg zöld színű) világító működésjelzővel. Minden azonos paciens melletti (pl. ágy fejénél lévő) gyógyászati készülék ellátására szolgáló aljzat vagy külön áramkörről legyen táplálva, vagy legalább két külön áramkörről legyenek táplálva. Ha azonos gyógyászati helyiségben a gyógyászati IT hálózatról és az általános (TT vagy TN-S) hálózatról táplált aljzat is van, ezek legyenek vagy más típusúak, vagy más színűek a felcserélés elkerülésére. A biztonsági táplálású dugaszolóaljzatokat egyértelműen meg kell különböztetni a többitől! *Medikai táblák szerelő dobozai csak fő-földelő sínnel ellátottak lehetnek! Egyértelműen orvosi feladat annak megítélése, hogy milyen áramokat szabad kifejezetten gyógyászati céllal a paciens testén keresztül vezetni (pl. elektrosokk-kezelés, defibrillálás, galvánfürdő-kezelések). Ennek lehetővé tétele orvostechnikai kérdés, és villamos technikai oldalról a gyógyászati villamos készülékek termékszabványaiban (az IEC alapon készült MSZ EN 60601 sorozat) rendezendő! Az új „0” fokozatba csak az a gyógyászati (kozmetikai) helyiség tartozik, amelyben a villamos táplálás szünetelése nem okoz életveszélyt, és amelyben nem szándékoznak a páciensen olyan beavatkozást végezni. Az új „1” fokozatba tartoznak azok a helyiségek, amelyekben a páciens testéhez egy vagy több külsőleg érintkező vagy a test belsejébe behatoló páciens-részű villamos gyógyászati készüléket szándékoznak használni, de a villamos táplálás kimaradása nem okoz életveszélyt. (Az intracardiális beavatkozás helyisége nem ide, hanem a „2” fokozatba tartozik.) Az új „2” fokozatba tartoznak az intracardiális kezelés helyiségei, valamint mindazok a gyógyászati helyek ahol a villamos táplálás kimaradása életveszélyt okozhat. Az „1”. és „2”. fokozatú helyiségekben, ahol ÁVK-t alkalmaznak, az „A” vagy ”B” típusú legyen. (Tehát a kizárólag tiszta váltakozó áramra működő AC típus nem megengedett.) Több dugaszolóaljzathoz közös ÁVK is alkalmazható, de gondolni kell arra, hogy több készülék egyidejű használata se okozzon helytelen kioldást. E helyiségekben (tehát az 1. fokozatba tartozó kórtermekben is) a megengedett érintési feszültség 25 V váltakozó-, illetve 60 V egyenfeszültség. Védő-egyenpotenciálra hozó vezetőkkel kell gondoskodni arról, hogy ennél nagyobb érintési feszültség még a védelem kikapcsolási ideje alatt se léphessen fel. Termékek: IP20 vagy IP44 védettségűek! A weblapon láthatók mellett más, szabványos kombináció is rendelhető!
