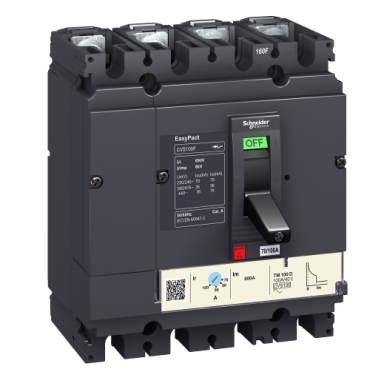

MEGSZAKÍTÓ CVS160F 4P4D TM160D 36KA

Termékcsalád Easypact CVS100...250 Termék vagy komponens típusa Áramkör-megszakító Készülék rövid megnevezése CVS160F Készülékalkalmazás Distribution Pólusok megnevezése 4P Védett pólusok leírása 4d Szivárgóáram-védelem Nincs Névleges áramerősség 160 A ( 40 °C ) Megszakítónévleges értékek kód F Hálózat típusa AC Ue névleges üzemi feszültség 440 V conforming to EN/IEC 60947-2 AC 50/60 Hz Megszakítási kapacitás 36 kA Icu megfelel IEC 60947-2 440 V AC 50/60 Hz 36 kA Icu megfelel IEC 60947-2 380/415 V AC 50/60 Hz 70 kA Icu megfelel IEC 60947-2 220/240 V AC 50/60 Hz Felhasználási kategória A kategória Kioldóegység megnevezése TM-D Kioldóegység technológia Termikus-mágneses Kioldó egység névleges értékek 160 A ( 40 °C ) Védelem típusa Túlterhelés elleni védelem (hővédelem) Rövidzárlet elleni védelem (elektromágneses) Hálózati frekvencia 50/60 Hz Vezérlés típusa Rúd Szerelési mód Rögzített Szerelőtartó Hátlap Felső csatlakozás Mellső Alsó csatlakozás Mellső Ui névleges szigetelési feszültség 690 V conforming to EN/IEC 60947-2 Uimp névleges lökő-feszültség állóság 8 kV megfelel EN/IEC 60947-2 Ics névleges üzemi zárlati megszakítóképesség Ics 18 kA megfelel IEC 60947-2 440 V AC 50/60 Hz Ics 36 kA megfelel IEC 60947-2 380/415 V AC 50/60 Hz Ics 70 kA megfelel IEC 60947-2 220/240 V AC 50/60 Hz Mechanikus tartósság 25000 cycles Elektromos élettartam 12000 ciklus megfelel IEC 60947-2 415 V In Csatlakozásosztás 35 mm Érintkező helyzetjelző Igen Hosszú idejű megszólalási beállítástípus Ir Állítható Hosszú idejű küszöbérték beállítási tartománya 0,7...1 x In Hosszú idejű késleltetés beállítás típusa Rögzített Rövid idejű késleltetés beállítási típus Rögzített Pillanatnyi küszöbérték beállítási típus Ii Rögzített Pillanatnyi küszöbérték beállítási tartomány 1250 A
