| Osztály: | Megszakító trafó-/generátor-/berendezésvédelemre |

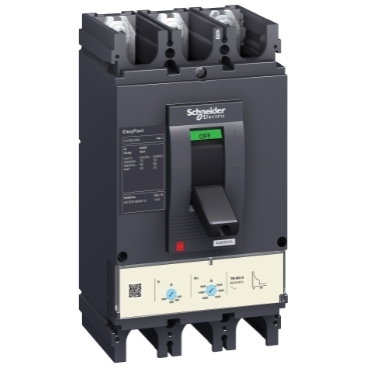

| Gyártói megnevezés | EasyPact CVS630F (36 kA)3P3D ETS 2.3 630 |
| Gyártói cikkszám | LV563505 |
| Vonalkód | 3606480258879 |
| Márka | SCHNEIDER |
| Cikkszám | S9LV563505 |
|
Leírás: Ez a készülék EasyPact CVS630F 630 A-es megszakító névleges áramerőssége. A névleges megszakítóképesség (Ics) 415 V~ esetén 36kA, komplett termékcsalád Ics=100%Icu. A megszakító egy 3-pólusú alapkészülék, amely 3-póluson érzékel, és amelyhez ETS 2.3 elektronikus védelmi kioldóegység tartozik. Megfelel az IEC60947-2 jelű szabvány áramköri megszakítóalkatrészekre vonatkozó előírásainak. Ez a készülék az IEC60947-1 és IEC60664-1 szabvány szerint III. szennyezettségi fokozatú környezetben való működésre alkalmas, és megfelel az EC/2002/95 európai környezetvédelmi irányelv szerinti RoHs követelményeinek. Szerelőlemezve vagy Din-sínre szerelhető, a II. osztályú kapcsolószekrény ajtókivágással is felszerelhető a kapcsolószekrény szigetelésének csökkentése nélkül. A billenőkapcsoló előlappal IP40 védettséget nyújt, de ha a kapcsolótáblán belüli hosszabbított rotációs hajátással van felszerelve, akkor rotációs hajtás IP54-es védelmű lesz. A kioldóegység típusától függően, amennyiben rotációs hajtással szerelt készülékről van szó, a termékcsalád rendelkezik csatlakozóhelyekkel az elektromos segédérintkezők (MN/MX/OF/SD) számára. A rögzített kialakítású készülék méretei: szélessége 140mm, magassága 255mm, mélysége 110mm.
|
|
| Névleges tartós áram Iu: | 630 A |
| Beépített kisfeszültségű kioldóval: | nem |
| Pólusszám: | 3 |
| Túlterhelés-kioldó beállítási tartománya: | 315-630 A |
| Névleges feszültség: | 440-440 V |
| Veszteségi teljesítmény: | 53.8 |
| Védettség: | IP40 |
| Csatlakozók elhelyezkedése a fő áramkörhöz: | elöl |
| Integrált motormeghajtás: | nem |
| Csatlakozási mód fő áramkör: | csavaros |
| Igazoló elem típusa: | fogantyú |
| Kioldva-kijelzővel ellátva: | igen |
| Névleges rövidzárlati kikapcsoló határáram Icu 400 V, 50 Hz esetén: | 36 kA |
| Beállítási tartomány rövid idő késleltetésű rövidzárkioldóhoz: | --- A |
| Beállítási tartomány késleltetés nélküli rövidzárkioldóhoz: | 0-6930 A |
| Kalapsínre szereléshez alkalmas: | nem |
| Integrált földzárlat védelem: | nem |
| Motorhajtás opcionális: | nem |
| Alacsony feszültség kioldóval: | igen |
| Készülék felépítése: | beépítő egység rögzített beépítési technika |
| Kalapsín szerelés opcionális: | nem |
| Komplett készülék védőegységgel: | igen |
