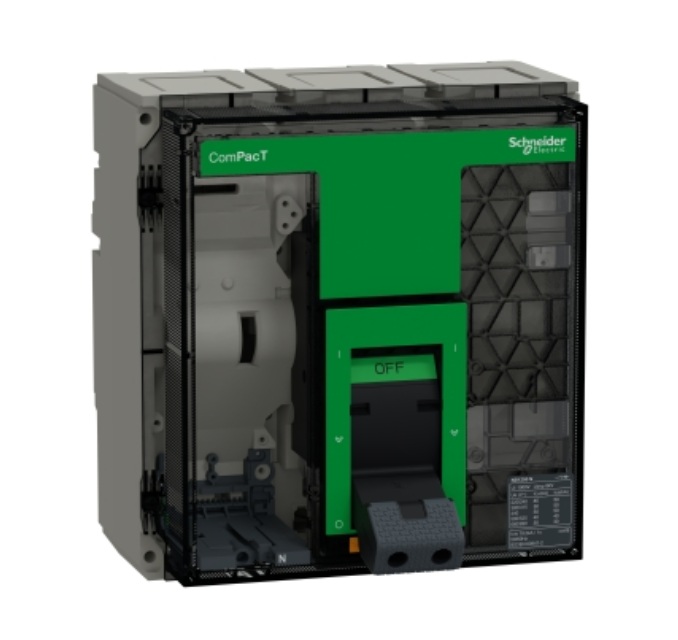

Termékcsalád ComPacT Termékválaszték ComPacT NS630b...1600 new generation Termék vagy alkatrész típusa Alapkeret Készülék alkalmazás Elosztás Number of poles 3P névleges áramerősség 1250 A -50 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 felhasználási kategória Category AC [Icu] rated ultimate short-circuit breaking capacity 85 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 40 kA Icu -500/525 V AC 50/60 Hz megfelel IEC 60947-2 30 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2 Performance level N 50 kA 415 V AC Vezérlő típusa Kézi vezérlés szerelési mód Rögzített, 2 TL között Ui névleges szigetelési feszültség 800 V AC 50/60 Hz megfelel IEC 60947-2 [Uimp] névleges lökő-feszültség állóság 8 kV megfelel IEC 60947-2 [Ics] rated service short-circuit breaking capacity 50 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 40 kA -500/525 V AC 50/60 Hz megfelel IEC 60947-2 30 kA -660 V AC 50/60 Hz megfelel IEC 60947-2 Icw névleges rövidzárlati kiállási áram 19,2 kA 1 s megfelel IEC 60947-2 teljes pillanatnyi védelem 40 kA mechanikai tartósság 10000 ciklus megfelel IEC 60947-2 elektromos élettartam 2000 ciklus 690 V AC 50/60 Hz izzólámpa megfelel IEC 60947-2 3000 ciklus 690 V AC 50/60 Hz In/2 (1 pólus) megfelel IEC 60947-2 4000 ciklus 440 V AC 50/60 Hz izzólámpa megfelel IEC 60947-2 5000 ciklus 440 V AC 50/60 Hz In/2 (1 pólus) megfelel IEC 60947-2 Power losses 44 W Rögzítés Síntartó kengyel csatlakozásosztás 70 mm Védelem típusa Felcserélt pólusok elleni védelem nélkül Height (H) 327 mm Width (W) 210 mm Depth (D) 147 mm
