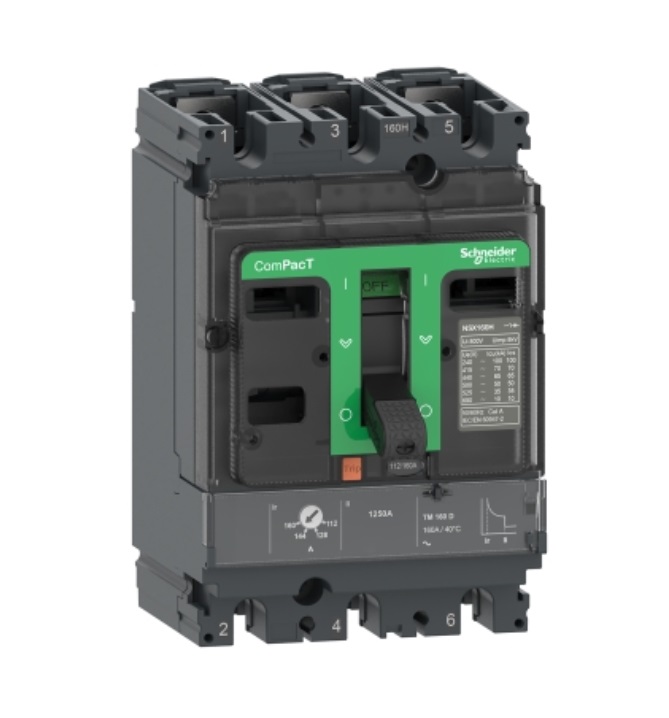

Megszakító ComPacT NSX160N, 25kA 415 VAC, TMD kioldóegység 160 A, 3P3d
Termékcsalád
ComPacT new generation
Termék neve
Compact UL
Készülék rövid neve
NSX160F
Termék vagy alkatrész típusa
Áramkör-megszakító
Készülék alkalmazás
Elosztás
pólusok megnevezése
3P
védett pólusok leírása
3d
[In] névleges áram
160 A -40 °C
Ue névleges üzemi feszültség
6 V AC 50/60 Hz
Hálózat típusa
AC
Hálózati frekvencia
50/60 Hz
alkalmasság leválasztásra
Igen megfelel EN/IEC 60947-3
felhasználási kategória
AC
[Icu] rated ultimate short-circuit breaking capacity
40 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2
25 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2
20 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
15 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2
Performance level
B 25 kA 415 V AC
kioldóegység megnevezése
TM-D
kioldóegység technológia
Termikus-mágneses
kioldóegység védelmi funkciók
LI
Vezérlő típusa
Kapcsoló
Circuit breaker mounting mode
Rögzített, 2 TL között
Ui névleges szigetelési feszültség
800 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
8 kV
[Ics] rated service short-circuit breaking capacity
40 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2
25 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2
20 kA -440 V AC 50/60 Hz megfelel IEC 60947-2
15 kA -500 V AC 50/60 Hz megfelel IEC 60947-2
Mechanikai tartósság
40000 ciklus
elektromos élettartam
40000 ciklus -440 V In/2 (1 pólus)
20000 ciklus -440 V izzólámpa
15000 ciklus -6 V In/2 (1 pólus)
7500 ciklus -6 V izzólámpa
teljesítményveszteség pólusonként
13,95 W
mounting support
Síntartó kengyel
szerelési pozíció
Vízszintes és függőleges
Flat on the back
felső csatlakozás
Mellső
alsó csatlakozás
Mellső
csatlakozótüske
35 mm
védelem típusa
L : for túlterhelés, rövidzárlat és fordított polaritás védelem
I : for rövidzár
kioldó egység névleges értékek
160 A -40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Állítható
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Rögzített
[tr] long-time protection delay adjustment range
120…400 s -1,5 x In
15 s -6 x Ir
Instantaneous protection pick-up adjustment type Ii
Rögzített
[Ii] instantaneous protection pick-up adjustment range
1250 A
szivárgóáram-védelem
Nincs
Number of slots for electrical auxiliaries
5 csatlakozónyílás(ok)
Width (W)
105 mm
Height (H)
161 mm
Depth (D)
86 mm
Nettó súly
2,2 kg
