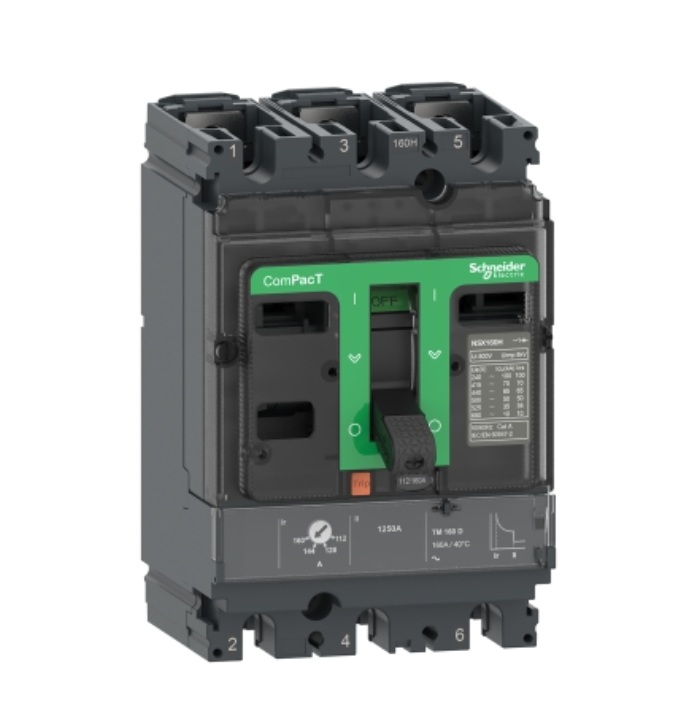

Megszakító ComPacT NSX100F, 36 kA 415 VAC, TMD kioldóegység 80 A, 3P3d Termékcsalád ComPacT new generation Termék neve Compact UL Készülék rövid neve NSX160F Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d névleges áramerősség 80 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 felhasználási kategória AC [Icu] rated ultimate short-circuit breaking capacity 85 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2 36 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2 35 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 30 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 22 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2 8 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2 35 kA -480 V AC 50/60 Hz megfelel UL 508-CM Performance level F 36 kA 415 V AC kioldóegység megnevezése TM-D kioldóegység technológia Termikus-mágneses kioldóegység védelmi funkciók LI Vezérlő típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Ui névleges szigetelési feszültség 800 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 8 kV [Ics] rated service short-circuit breaking capacity 85 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2 36 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2 35 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 30 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 22 kA -525 V AC 50/60 Hz megfelel IEC 60947-2 8 kA -660 V AC 50/60 Hz megfelel IEC 60947-2 Mechanikai tartósság 40000 ciklus elektromos élettartam 40000 ciklus -440 V In/2 (1 pólus) 20000 ciklus -440 V izzólámpa 15000 ciklus -6 V In/2 (1 pólus) 7500 ciklus -6 V izzólámpa teljesítményveszteség pólusonként 8,06 W Rögzítés Síntartó kengyel szerelési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozótüske 35 mm védelem típusa L : for túlterhelés, rövidzárlat és fordított polaritás védelem I : for rövidzár kioldó egység névleges értékek 80 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Rögzített [tr] long-time protection delay adjustment range 120…400 s -1,5 x In 15 s -6 x Ir Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 640 A szivárgóáram-védelem Nincs Number of slots for electrical auxiliaries 5 csatlakozónyílás(ok) Width (W) 105 mm Height (H) 161 mm Depth (D) 86 mm
