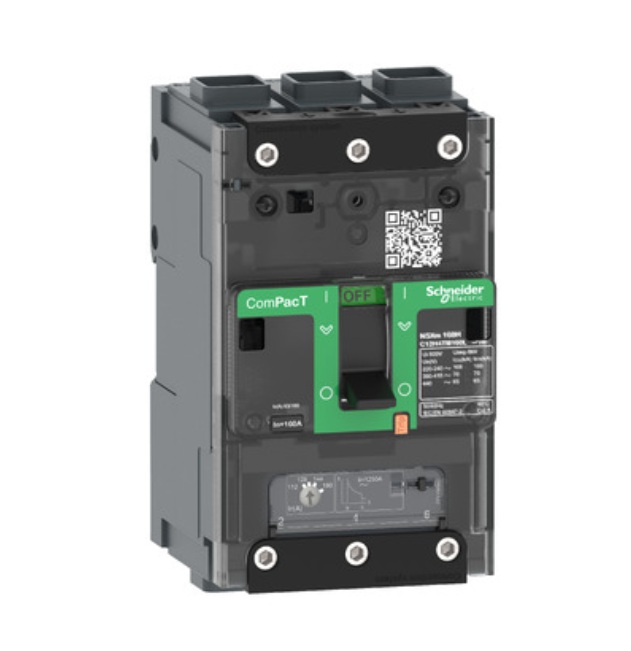

> MEGSZAKITÓ NSXm 160A 3P TMD160A 25KA 25KA 3P3D NSXm 160L
MEGSZAKITÓ NSXm 160A 3P TMD160A 25KA 25KA 3P3D NSXm 160L
Gyártói cikkszám:
|
C12B3TM160L
|
Szín:
|
FEKETE
|
Márka:
|
SCHNEIDER
|
Cikkszám:
|
S9C12B3TM16L
|
Megnevezés teljes név:
|
MEGSZAKITÓ NSXm 160A 3P TMD160A 25KA 25KA 3P3D NSXm 160L
|
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
Megszakító ComPacT NSXm B (25 kA 415 VAC), 3P 3d, 160 A beállítás TMD kioldóegység, EverLink csatlakozókkal
Termékcsalád
ComPacT new generation
Termék neve
ComPacT NSXm new generation
Termékválaszték
ComPacT NSXm new generation
Készülék rövid neve
NSXm 160B
Termék vagy alkatrész típusa
Áramkör-megszakító
Készülék alkalmazás
Elosztás
pólusok megnevezése
3P
védett pólusok leírása
3d
névleges áramerősség
160 A -40 °C
Ue névleges üzemi feszültség
6 V AC 50/60 Hz
Hálózat típusa
AC
Hálózati frekvencia
50/60 Hz
alkalmasság leválasztásra
Igen megfelel IEC 60947-2
felhasználási kategória
AC
[Icu] rated ultimate short-circuit breaking capacity
50 kA Icu -220...240 V AC 50/60 Hz megfelel IEC 60947-2
25 kA Icu -380...415 V AC 50/60 Hz megfelel IEC 60947-2
20 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
Performance level
B 25 kA 415 V AC
kioldóegység megnevezése
TM-D
kioldóegység technológia
Termikus-mágneses
kioldóegység védelmi funkciók
LI
Vezérlő típusa
Kapcsoló
Circuit breaker mounting mode
Rögzített, 2 TL között
Ui névleges szigetelési feszültség
800 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
8 kV
[Ics] rated service short-circuit breaking capacity
50 kA -220...240 V AC 50/60 Hz megfelel IEC 60947-2
25 kA -380...415 V AC 50/60 Hz megfelel IEC 60947-2
20 kA -440 V AC 50/60 Hz megfelel IEC 60947-2
Mechanikai tartósság
20000 ciklus
elektromos élettartam
20000 ciklus -440 V In/2 (1 pólus)
10000 ciklus -440 V izzólámpa
10000 ciklus -6 V In/2 (1 pólus)
5000 ciklus -6 V izzólámpa
teljesítményveszteség pólusonként
13,7 W
Rögzítés
Síntartó kengyel
szerelési pozíció
Vízszintes és függőleges
Flat on the back
felső csatlakozás
Mellső
alsó csatlakozás
Mellső
Connection terminals
1 Everlink saru 2,5…70 mm2, rugalmas réz
1 Everlink saru 2,5…95 mm2, Merev szálú réz
csatlakozótüske
35 mm közdarabokkal
27 mm közdarabok nélkül
9 mm-es fogak
9 modul
kioldó egység névleges értékek
160 A -40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Állítható
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Rögzített
Instantaneous protection pick-up adjustment type Ii
Rögzített
[Ii] instantaneous protection pick-up adjustment range
1250 A
szivárgóáram-védelem
Nincs
Number of slots for electrical auxiliaries
1 csatlakozónyílás(ok) esetén segédkapcsoló OF+SD 24
1 csatlakozónyílás(ok) esetén riasztó kapcsoló SD
1 csatlakozónyílás(ok) esetén feszültségkioldó MN késleltetési idővel
helyi jelzés
Érzékelő feszültség (24 V) jelenléte: zászló (zöld)
Width (W)
81 mm
Height (H)
137 mm
Depth (D)
80 mm
Nettó súly
1,06 kg
szín
Szürke (RAL 7016)
MEGSZAKITÓ NSXm 160A 3P TMD160A 25KA 25KA 3P3D NSXm 160L
Online ár:
211 590 Ft / db
Nincs készleten
×
Adatok
Gyártói cikkszám
C12B3TM160L
Megnevezés teljes név
MEGSZAKITÓ NSXm 160A 3P TMD160A 25KA 25KA 3P3D NSXm 160L
Leírás
Megszakító ComPacT NSXm B (25 kA 415 VAC), 3P 3d, 160 A beállítás TMD kioldóegység, EverLink csatlakozókkal
Termékcsalád
ComPacT new generation
Termék neve
ComPacT NSXm new generation
Termékválaszték
ComPacT NSXm new generation
Készülék rövid neve
NSXm 160B
Termék vagy alkatrész típusa
Áramkör-megszakító
Készülék alkalmazás
Elosztás
pólusok megnevezése
3P
védett pólusok leírása
3d
névleges áramerősség
160 A -40 °C
Ue névleges üzemi feszültség
6 V AC 50/60 Hz
Hálózat típusa
AC
Hálózati frekvencia
50/60 Hz
alkalmasság leválasztásra
Igen megfelel IEC 60947-2
felhasználási kategória
AC
[Icu] rated ultimate short-circuit breaking capacity
50 kA Icu -220...240 V AC 50/60 Hz megfelel IEC 60947-2
25 kA Icu -380...415 V AC 50/60 Hz megfelel IEC 60947-2
20 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
Performance level
B 25 kA 415 V AC
kioldóegység megnevezése
TM-D
kioldóegység technológia
Termikus-mágneses
kioldóegység védelmi funkciók
LI
Vezérlő típusa
Kapcsoló
Circuit breaker mounting mode
Rögzített, 2 TL között
Ui névleges szigetelési feszültség
800 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
8 kV
[Ics] rated service short-circuit breaking capacity
50 kA -220...240 V AC 50/60 Hz megfelel IEC 60947-2
25 kA -380...415 V AC 50/60 Hz megfelel IEC 60947-2
20 kA -440 V AC 50/60 Hz megfelel IEC 60947-2
Mechanikai tartósság
20000 ciklus
elektromos élettartam
20000 ciklus -440 V In/2 (1 pólus)
10000 ciklus -440 V izzólámpa
10000 ciklus -6 V In/2 (1 pólus)
5000 ciklus -6 V izzólámpa
teljesítményveszteség pólusonként
13,7 W
Rögzítés
Síntartó kengyel
szerelési pozíció
Vízszintes és függőleges
Flat on the back
felső csatlakozás
Mellső
alsó csatlakozás
Mellső
Connection terminals
1 Everlink saru 2,5…70 mm2, rugalmas réz
1 Everlink saru 2,5…95 mm2, Merev szálú réz
csatlakozótüske
35 mm közdarabokkal
27 mm közdarabok nélkül
9 mm-es fogak
9 modul
kioldó egység névleges értékek
160 A -40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Állítható
[Ir] long-time protection pick-up adjustment range
0,7...1 x In
Long-time protection delay adjustment type tr
Rögzített
Instantaneous protection pick-up adjustment type Ii
Rögzített
[Ii] instantaneous protection pick-up adjustment range
1250 A
szivárgóáram-védelem
Nincs
Number of slots for electrical auxiliaries
1 csatlakozónyílás(ok) esetén segédkapcsoló OF+SD 24
1 csatlakozónyílás(ok) esetén riasztó kapcsoló SD
1 csatlakozónyílás(ok) esetén feszültségkioldó MN késleltetési idővel
helyi jelzés
Érzékelő feszültség (24 V) jelenléte: zászló (zöld)
Width (W)
81 mm
Height (H)
137 mm
Depth (D)
80 mm
Nettó súly
1,06 kg
szín
Szürke (RAL 7016)
