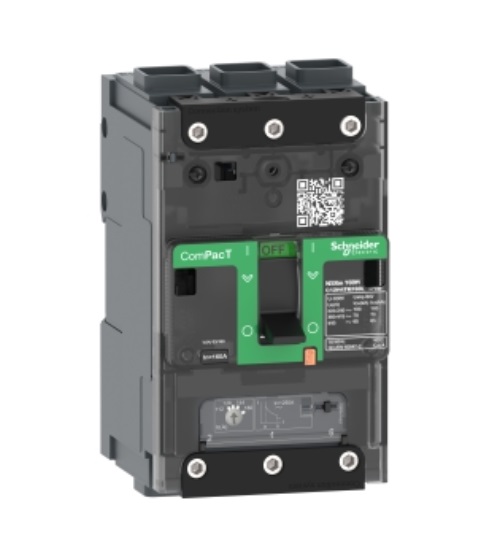

Megszakító ComPacT NSXm B (25 kA 415 VAC), 3P 3d, 80 A beállítás TMD kioldóegység, EverLink csatlakozókkal Készülék rövid neve NSXm 80B Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d [In] névleges áram 80 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz alkalmasság leválasztásra Igen megfelel IEC 60947-2 felhasználási kategória AC [Icu] rated ultimate short-circuit breaking capacity 50 kA Icu -220...240 V AC 50/60 Hz megfelel IEC 60947-2 25 kA Icu -380...415 V AC 50/60 Hz megfelel IEC 60947-2 20 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 10 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 Performance level B 25 kA 415 V AC kioldóegység megnevezése TM-D kioldóegység technológia Termikus-mágneses kioldóegység védelmi funkciók LI Vezérlő típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Ui névleges szigetelési feszültség 800 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 8 kV [Ics] rated service short-circuit breaking capacity 50 kA -220...240 V AC 50/60 Hz megfelel IEC 60947-2 25 kA -380...415 V AC 50/60 Hz megfelel IEC 60947-2 20 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 10 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 Mechanikai tartósság 20000 ciklus elektromos élettartam 20000 ciklus -440 V In/2 (1 pólus) 10000 ciklus -440 V izzólámpa 10000 ciklus -6 V In/2 (1 pólus) 5000 ciklus -6 V izzólámpa teljesítményveszteség pólusonként 5,58 W Rögzítés Síntartó kengyel szerelési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső Connection terminals 1 Everlink saru 2,5…95 mm2, Merev szálú alumínium/réz 1 Everlink saru 2,5…70 mm2, rugalmas réz csatlakozótüske 35 mm közdarabokkal 27 mm közdarabok nélkül 9 mm-es fogak 9 modul kioldó egység névleges értékek 80 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Rögzített Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 800 A szivárgóáram-védelem Nincs Number of slots for electrical auxiliaries 1 csatlakozónyílás(ok) esetén segédkapcsoló OF+SD 24 1 csatlakozónyílás(ok) esetén riasztó kapcsoló SD 1 csatlakozónyílás(ok) esetén feszültségkioldó MN késleltetési idővel helyi jelzés Érzékelő feszültség (24 V) jelenléte: zászló (zöld) Width (W) 81 mm Height (H) 137 mm Depth (D) 80 mm Nettó súly 1,06 kg szín Szürke (RAL 7016) Szabványok EN/IEC 60947-1 szennyezettségi fok 3 megfelel IEC 60664-1 IP védettségi fok IP40 megfelel MSZ EN 60529 IK védettségi fok IK07 conforming to IEC 62262 Működéshez szükséges környezeti levegő hőmérséklete -25…70 °C Környezeti levegő hőmérséklete a tároláshoz -50…85 °C relatív páratartalom 0…95 % üzemi magasság 2000 m hőmérséklettel járó jellemzőromlás nélkül <= 1000 m csökkenéssel
