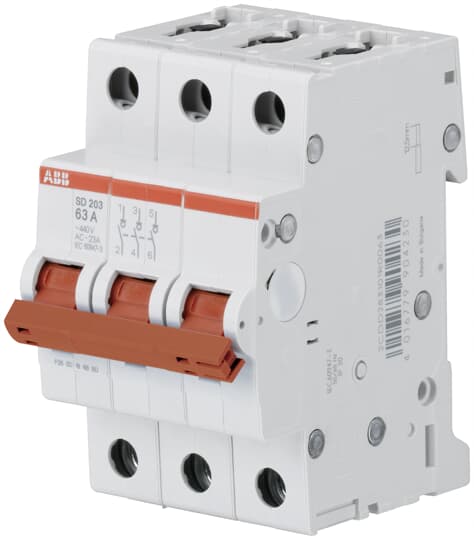

Gyártói megnevezés | SD203/63 - szakaszolókapcsoló - 3P, 63A |
Gyártói cikkszám | 2CDD283101R0063 |
Szín | SZÜRKE |
Márka | ABB |
Cikkszám | ABB-00058 |
Leírás: Szabványok:IEC/EN 60947-3
Névleges feszültség (U r ):440 V
12 V minimum
Névleges üzemi feszültség:440 V AC
Üzemi feszültség:Maximum 462 V AC
Minimum 12 V AC
Névleges impulzusállósági feszültség (U imp ):4 kV
2000 m-en 5 kV
tengerszinten 6,2 kV
Bemeneti feszültség típusa:AC
Névleges áram (I n ):63 A
Névleges feltételes rövidzárlati áram (Inc ) :25 kA
Névleges frekvencia (f):50/60 Hz
Energia veszteség:Névleges működési feltételeknél pólusonként 4,5 W
Kapcsolattartási pozíció jelzése:BE KI
Elektromos tartósság:10000 AC ciklus
Mechanikai állóképesség:20000 ciklus
Kapcsolattartók száma CO:0
Kapcsolatok száma NC:0
Kapcsolatok száma:3
Pólusok száma:3
Túlfeszültség kategória:III
Meghúzás:2,8 N·m
Felhasználási kategória:Motorterhelések vagy más erősen induktív terhelések kapcsolása - gyakori működtetés (AC-23A)
Aktor típusa:Váltás
Csavaros csatlakozó típusa:Failsafe kétirányú hengeremelő terminál
Kapcsoló típusa:Ki
Működtető jelölés:I/O
Működtető anyag:Szigetelési csoport II, piros, lezárható
Ház anyaga:I. szigetelési csoport, RAL 7035
Beépítési helyzet:Bármi
Ajánlott csavarhúzó:Pozidriv 2
Elérhető tartozékok:Igen
Borító színe:Szürke
Csatlakozási kapacitás:Gyűjtősín 10 / 10 mm2
Rugalmas érvéghüvellyel 0,75 ... 25 mm2
Rugalmas 0,75 ... 25 mm2
Merev 0,75 ... 35 mm2
Sodrott 0,75 ... 35 mm2
Terminál típusa:Csavaros csatlakozók
|
