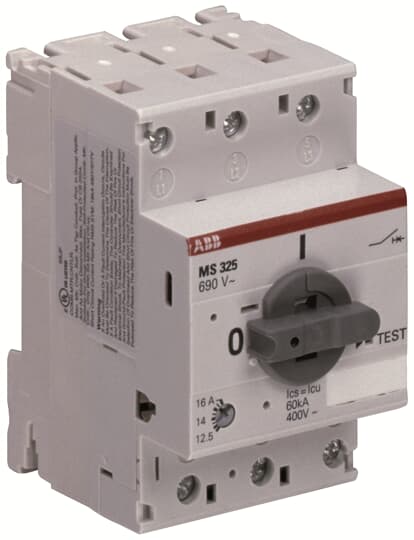

> Motorvédő MS325 0,25- 0,4A
Motorvédő MS325 0,25- 0,4A
Gyártói cikkszám:
|
1SAM150000R1004
|
Márka:
|
ABB
|
Cikkszám:
|
ABB-MS325-04
|
Megnevezés teljes név:
|
Motorvédő MS325 0,25- 0,4A
|
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
Az MS325-0.4 kézi motorindító egy 54 mm széles, Ie = 0,4 A névleges üzemi árammal rendelkező készülék. Ez az eszköz a motorok kézi be- és kikapcsolására szolgál, valamint megbízható, biztosíték nélküli rövidzárlat elleni védelmére szolgál. áramkörök, túlterhelés és fázishibák. A kézi motorindító névleges üzemi rövidzárlati megszakítóképessége Ics = 100 kA 400 V AC feszültség mellett, a kioldási osztály pedig 10 A. További jellemzők a beépített leválasztó funkció, a hőmérséklet-kompenzáció, a kioldásmentes mechanizmus és a forgó fogantyú egyértelmű kapcsolóállásjelzéssel. A kézi motorindító alkalmas három- és egyfázisú alkalmazásokhoz. Segédérintkezők, jelzőérintkezők, feszültségcsökkenési kioldók, söntkioldók, 3-fázisú gyűjtősínek, betápláló blokkok és az illetéktelen változtatások elleni védelemre szolgáló reteszelőberendezések tartozékként kaphatók.
Műszaki
Névleges szolgáltatási rövidzárlati megszakító kapacitás (I cs ):(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Névleges végső rövidzárlati megszakító kapacitás (I cu ):(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Névleges pillanatnyi rövidzárlati árambeállítás (I i ):3,9 A
Beállítási tartomány:0,25 ... 0,40 A
Névleges üzemi teljesítmény AC-3 (P e ):(400 V) Háromfázisú 0,09 kW
Névleges üzemi feszültség:Fő áramkör 690 V AC
Fő áramkör 440 V DC
Névleges üzemi áram (I e ):0,4 A
Névleges üzemi áram AC-3 (I e ):0,4 A
Névleges frekvencia (f):Fő áramkör 50 Hz
Fő áramkör 60 Hz
Névleges impulzusállósági feszültség (U imp ):Fő áramkör 6 kV
Névleges szigetelési feszültség (U i ):690 V
Energia veszteség:Névleges működési feltételeknél pólusonként 0,8 ... 2,0 W
Pólusok száma:3
Hagyományos szabadlevegős hőáram (I. ) :Fő áramkör 0,4 A
Védettségi fok:Ház IP20
Fő áramköri sorkapcsok IP20
Szennyezettségi fok:3
Elektromos tartósság:50000 ciklus
Mechanikai tartósság:100 000 ciklus
Terminál típusa:Csavaros csatlakozók
Csatlakozási kapacitás fő áramkör:Rugalmas érvéghüvellyel 1/2x 0,75 ... 4 mm2
Rugalmas szigetelt hüvelyrel 1/2x 0,75 ... 4 mm2
Rugalmas 1/2x 1 ... 6 mm2
Merev 1/2x 1 ... 6 mm2
Meghúzás:Fő áramkör 1,4 N·m
Huzalcsupaszítás hossza:Segédáramkör 8 mm
Fő áramkör 10 mm
Ajánlott csavarhúzó:M3.5
Pozidriv 2
Beépítési helyzet:1 ... 6
Rögzítés DIN sínre:TH35-15 (35 x 15 mm-es szerelősín) acc. az IEC 60715
TH35-7.5 (35 x 7,5 mm-es rögzítősín) szerint. az IEC 60715 szerint
Aktor típusa:Forgó fogantyú
Motorvédő MS325 0,25- 0,4A
Nincs készleten
×
