Leírás:

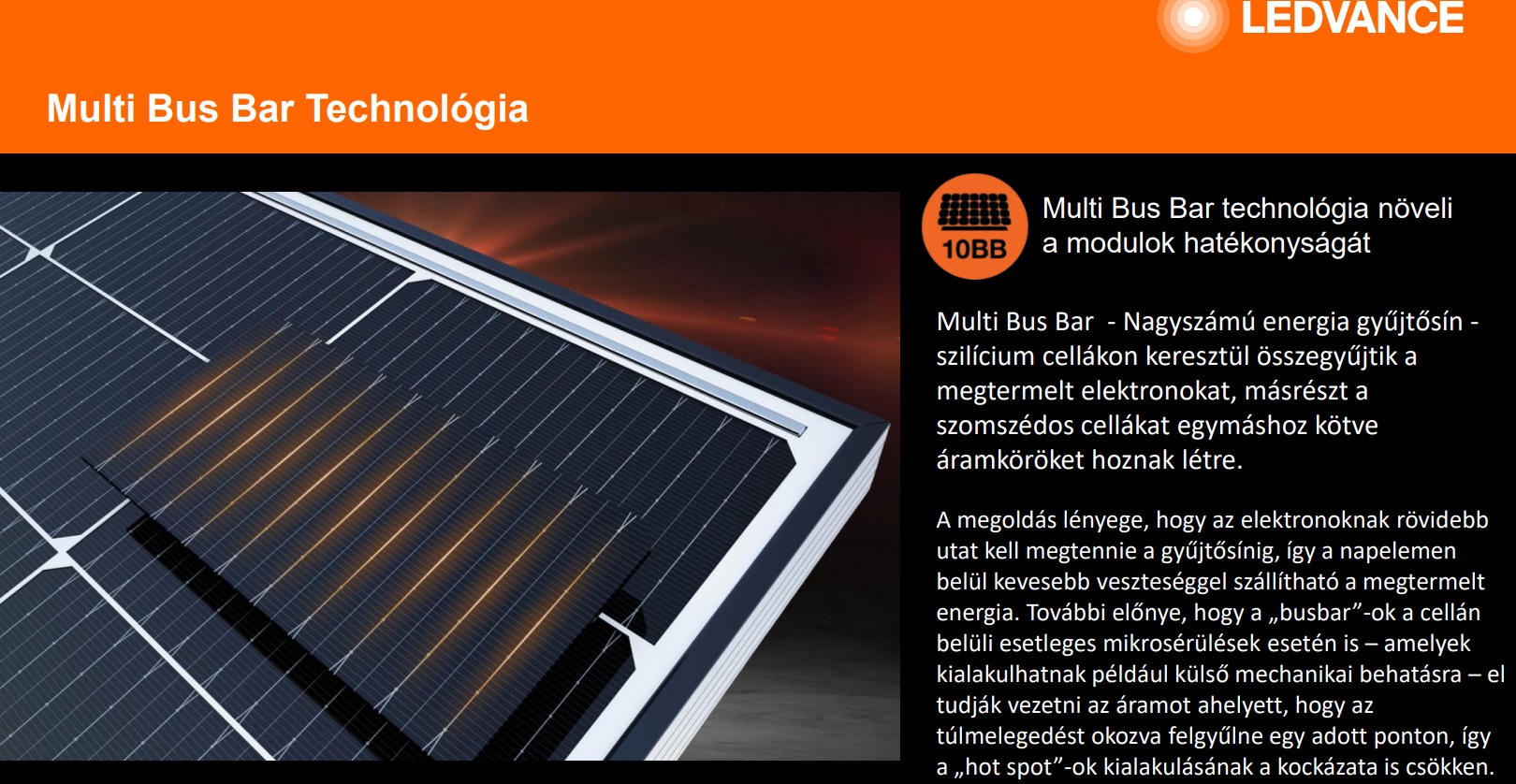

Multi Bus Bar technológia növeli
a modulok hatékonyságát
Multi Bus Bar - Nagyszámú energia gyűjtősín - a
szilícium cellákon keresztül összegyűjtik a
megtermelt elektronokat, másrészt a
szomszédos cellákat egymáshoz kötve
áramköröket hoznak létre.
A megoldás lényege, hogy az elektronoknak rövidebb
utat kell megtennie a gyűjtősínig, így a napelemen
belül kevesebb veszteséggel szállítható a megtermelt
energia. További előnye, hogy a „busbar”-ok a cellán
belüli esetleges mikrosérülések esetén is – amelyek
kialakulhatnak például külső mechanikai behatásra – el
tudják vezetni az áramot ahelyett, hogy az
túlmelegedést okozva felgyűlne egy adott ponton, így
a „hot spot”-ok kialakulásának a kockázata is csökken.
A félbevágott napelemes technológia növeli a napelemek
energiatermelését azáltal, hogy csökkenti a cellák méretét, így több is elfér
egy panelen. A panelt ezután kettéválasztják, így a teteje az aljától
függetlenül működik, ami azt jelenti, hogy több energia keletkezik még
akkor is, ha az egyik fele árnyékolt. Mivel a napelem ketté van vágva, és
ezáltal méretük csökken, több cella található benne, mint a hagyományos
paneleknél. Maga a panel ezt követően kettéválik egymástól, így a felső
és az alsó rész két külön panelként működik akkor is energiát termel, ha
az egyik fele árnyékolt. A félbevágott panelek 120-144 cellásak, és
általában PERC technológiával készülnek, ami nagyobb
modulhatékonyságot kínál.
Homogén cellák a monolithic
szilikonnak köszönhetően
Edzett üveg 3,2mm vastag
Megerőstett alumínium keret
Fényvisszaverődést gátló bevonat
TÜV minősített termék
Ellenállás a teljesítmény romlásával szemben
Ellenállás a potenciál által kiváltott teljesítménycsökkenéssel szemben
Degradációs PID hatás, köszönhetően a szigorú minőségellenőrzésnek
modulgyártási folyamat és egyéb részegységek
Alkalmazkodva a zord kültéri környezethez
Ellenáll a zord környezetnek, mint a só, ammónia,
homok, magas hőmérséklet és magas páratartalom
A legmagasabb gyártási szabványok
A működési megbízhatóság és minőség garanciái
A modul implementációi messze túlmutatnak
tanúsítványokban meghatározott követelményeknek
ELEKTROMOS JELLEMZŐ STC 1)
Teljesítményszint 420
Névleges teljesítmény Watt Pmax (Wp) 420
Maximális teljesítményfeszültség Vmpp (V) 31,51
Maximális teljesítményáram Impp (A) 13,33
Nyitott áramköri feszültség Voc (V) 38,08
Rövidzárlati áram Isc (A) 14,08
Modul hatásfok ?(%) 21,50
ELEKTROMOS JELLEMZŐ NMOT 2)
Teljesítményszint 420
Maximális teljesítmény Pmax (Wp) 316
Maximális teljesítményfeszültség Vmpp (V) 29,22
Maximális teljesítményáram Impp (A) 10,76
Nyitott áramköri feszültség Voc (V) 36,17
Rövidzárlati áram Isc (A) 11,37
MUNKAKÖRÜLMÉNYEK
Maximális rendszerfeszültség 1500 V DC
Üzemi hőmérséklet -40°C~+85°C
Üzemi páratartalom 5-85%
Maximális soros biztosíték 25A
Első/hátsó oldalterhelés 5400 pa / 2400 pa
MECHANIKAI ADATOK
Mono N típusú napelemek
Cellák száma 108 (6x18) db
A cellák mérete 182 x 91 mm
A modul mérete 1722 x 1134 x 30 mm
BB szín – teljes fekete
Súly 20,2±1 kg
Üveg 3,2 mm-es edzett üveg, tükröződésmentes bevonat
Keret típusa Eloxált alumíniumötvözet
Csatlakozódoboz IP68, 3 dióda
Kábelek 4 mm2 300 mm vagy 1200 mm
MC4-kompatibilis csatlakozók
HŐMÉRSÉKLET ÉRTÉKELÉSEK
NMOT 44±2 °C
A Pmax hőmérsékleti együtthatója -0,30% / °C
A Voc hőmérsékleti együtthatója -0,25% / °C
Az Isc hőmérsékleti együtthatója 0,046% / °C
CSOMAGOLÁS KONFIGURÁLÁSA
Darab / 36. doboz
Csomagolás mérete 1790 x 1140 x 1275 mm
Csomagolás súlya 772 kg
Darab / konténer (40 HC) 936

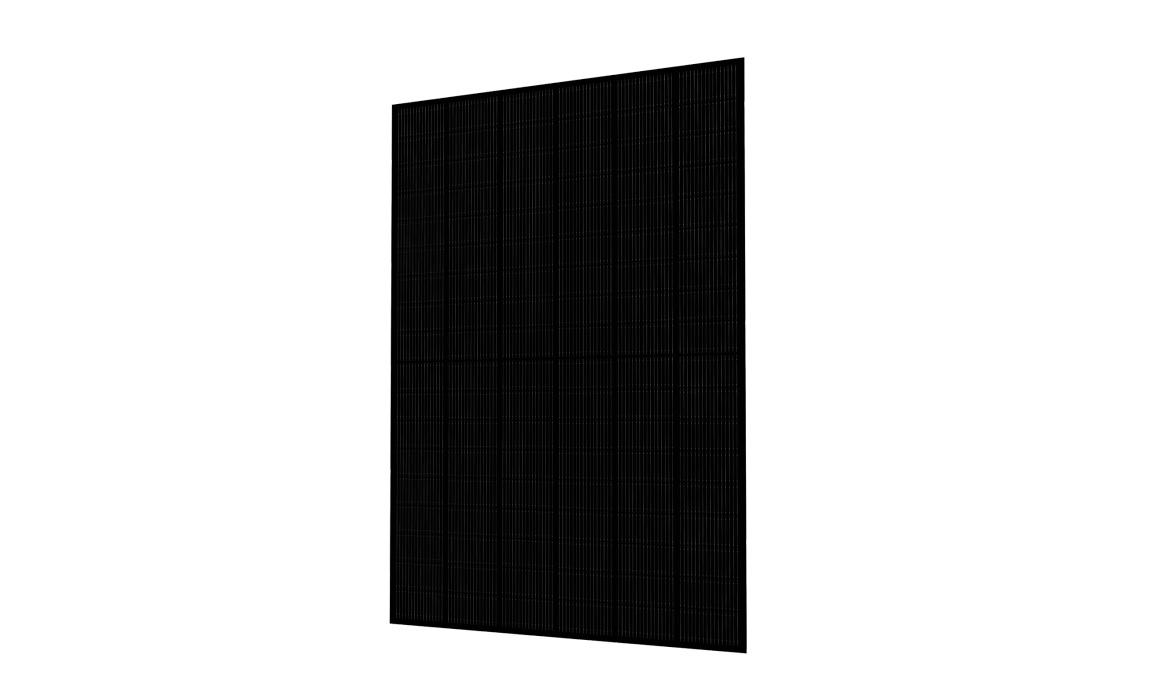

Full Black

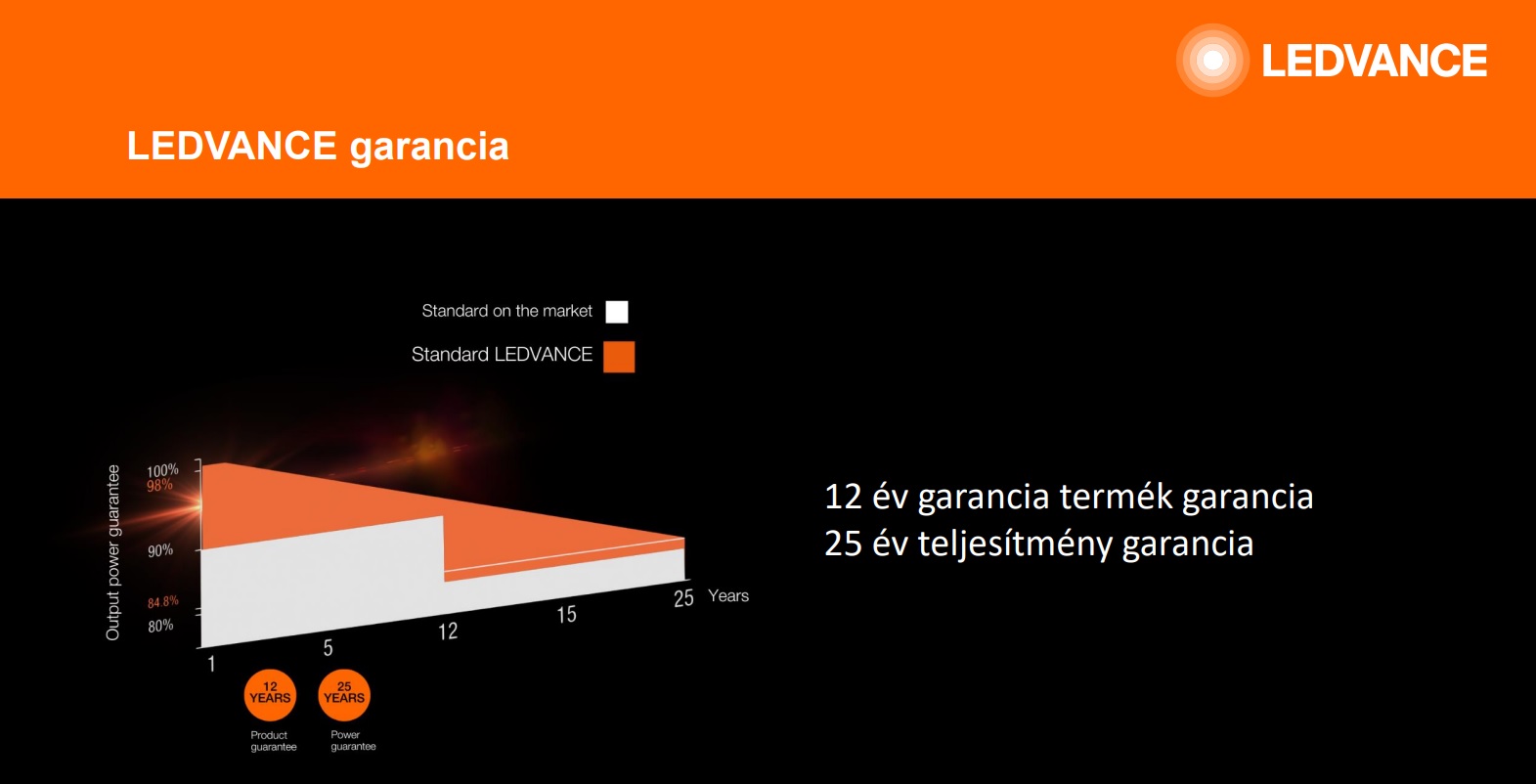

12 év garancia termék garancia
25 év teljesítmény garancia

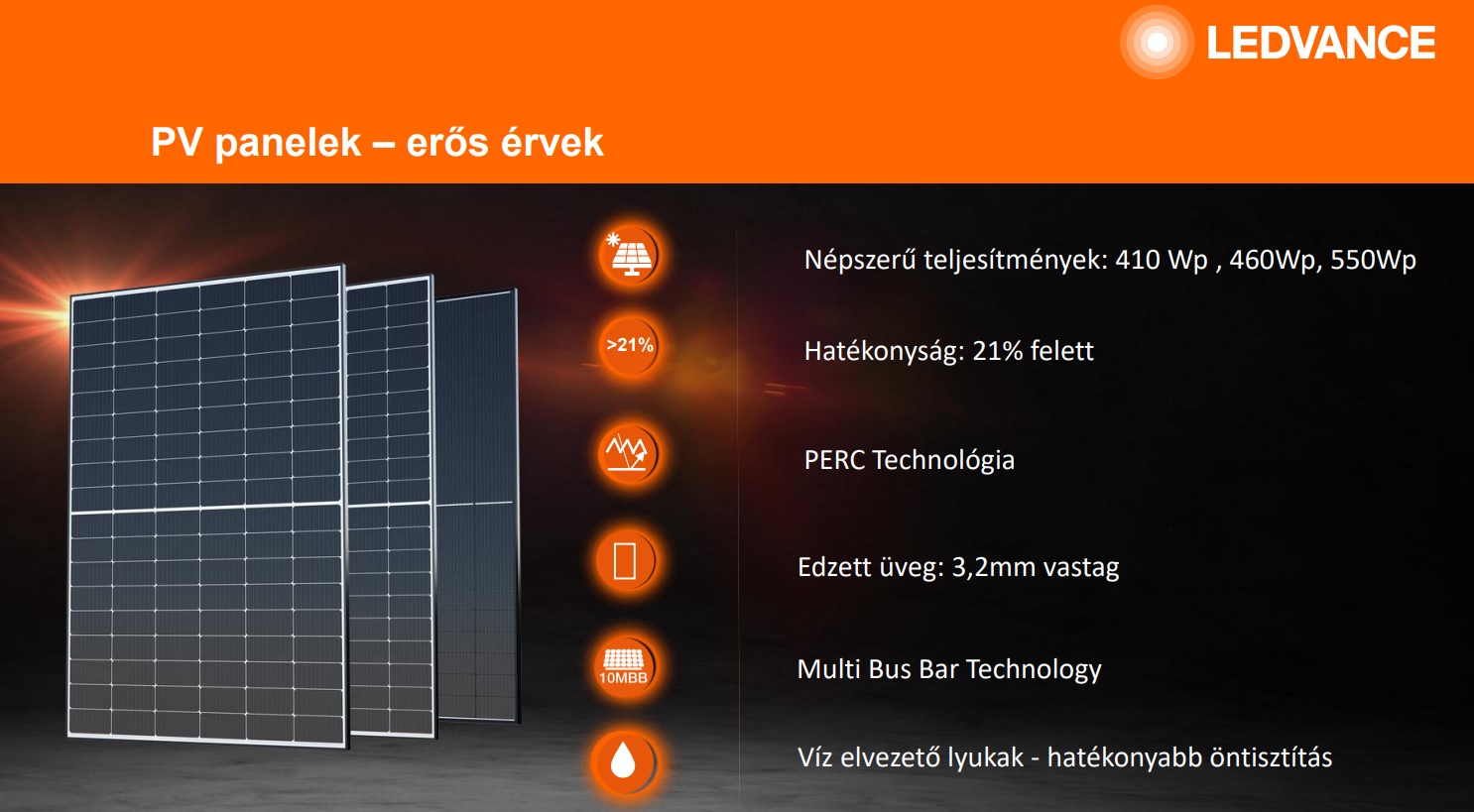

Népszerű teljesítmények: 420 Wp
Hatékonyság: 21% felett
Edzett üveg: 3,2mm vastag
Multi Bus Bar Technology
PERC Technológia
Víz elvezető lyukak - hatékonyabb öntisztítás
|
