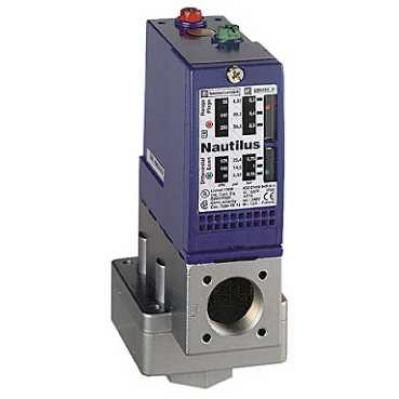

Termékcsalád OsiSense XM Termék vagy komponens típusa Elektromechanikus nyomásszenzor Nyomásérzékelő típusa Elektromechanikus nyomásszenzor Készülék rövid megnevezése XMLB Nyomásérzékelő mérete 2.5 bar Ellenőrzött fluid Légrés (0...70 °C) Friss víz (0...70 °C) Hidraulikaolaj (0...70 °C) Fluid csatlakozás típusa G 1/4 (belső menetes) megfelel ISO 228 Villamos csatlakozás Csavaros-szorítós kapcsok 1 x 0,2...2 x 2,5 mm^(2) AWG mérő AWG24...AWG14 Cable entry number 1 tapped entry (Pg 13.5) forcable gland , cable outer diameter: 9...13 mm Érintkezők típusa és összetétele 1 kapcsolási ciklus Termékspecifikus alkalmazás - Nyomáskapcsolásos működtetési típus 2 küszöb közötti szabályozás Villamos áramkör típusa Vezérlő áramkör Skála típusa Állítható különbségi Helyi megjelenítő Van Kapcsolási pont beállítható tartománya emelkedő nyomáson 0.3...2.5 bar Kapcsolási pont beállítható tartománya csökkenő nyomáson 0.14...2.29 bar Lehetséges differenciális maximum magas beállításon 1.75 bar Maximális megengedhető véletlen nyomás 9 bar Megsemmisítési nyomás 18 bar Nyomásműködtető Diafragma Fluiddal érintkező anyagok Nitril Cinkötvözet Szekrény alapanyaga Cinkötvözet Névleges áramerősség 3 A, B300, AC-15 (Ue = 120 V) megfelel EN/IEC 60947-5-1 1.5 A, B300, AC-15 (Ue = 240 V) megfelel EN/IEC 60947-5-1 0.1 A, R300, DC-13 (Ue = 250 V) megfelel EN/IEC 60947-5-1 Lehetséges differenciális minimális alacsony beállításkor 0.16 bar (- 0,03 bar, + 0,05 bar) Lehetséges differenciális minimum magas beállításkor 0.21 bar (- 0,03 bar, + 0.05 bar) Maximális megengedhető nyomás ciklusonként 5 bar Sorkapocs típusa 4 kapocs Üzemelési ráta <= 120 cikl/m > 0 °C Ismétlési pontosság < 2 % Ui névleges szigetelési feszültség 500 V megfelel EN/IEC 60947-1 300 V megfelel UL 508 300 V conforming to CSA C22.2 No 14 Uimp névleges lökő-feszültség állóság 6 kV megfelel EN/IEC 60947-1 Kiegészítő érintkezők működése Gyors működésű Érintkezők anyaga Ezüst érintkezők Ellenállás végpontokon keresztül < 25 mOhm megfelel IEC 255-7 3. kategória < 25 mOhm megfelel NF C 93-050 A módszer Rövidzárlat-védelem 10 A betét biztosító típus gG (gl) Mechanikus tartósság 8000000 ciklus Beállítás Külső Magasság 113 mm Mélység 75 mm Szélesség 55 mm Termék súlya 1.015 kg Szabványok CE EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 Termékbizonyítványok BV CCC CSA GOST LROS (Lloyds register of shipping) RINA UL Védőkezelés TC (standard version) Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Működési helyzet Tetszőleges pozíció Rezgési ellenállás 4 gn (f = 30...500 Hz) megfelel IEC 68-2-6 Ütésállóság 50 gn megfelel IEC 68-2-27 Elektromos sokk elleni védelem osztálya Conforming to IEC 1140 Conforming to IEC 536 Conforming to NF C 20-030 IP védettségi szint IP66 megfelel EN/IEC 60529
