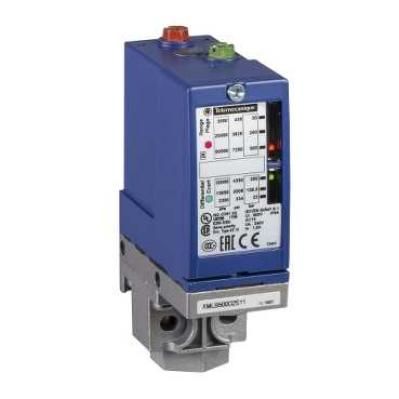

Termékcsalád OsiSense XM Termék vagy komponens típusa Elektromechanikus nyomásszenzor Nyomásérzékelő típusa Elektromechanikus nyomásszenzor Készülék rövid megnevezése XMLB Nyomásérzékelő mérete 300 bar Ellenőrzött fluid Légrés (0...160 °C) Korrozív fluid (0...160 °C) Fluid csatlakozás típusa G 1/4 (belső menetes) megfelel ISO 228 Villamos csatlakozás Screw-clamps terminals 1 x 0.5...2 x 2.5 mm2 AWG mérő AWG 20...AWG 14 Cable entry number 1 tapped entry (M20 x 1,5) forcable gland , cable outer diameter: 7...13 mm Érintkezők típusa és összetétele 1 kapcsolási ciklus Termékspecifikus alkalmazás - Nyomáskapcsolásos működtetési típus 2 küszöb közötti szabályozás Villamos áramkör típusa Vezérlő áramkör Skála típusa Állítható különbségi Helyi megjelenítő Van Kapcsolási pont beállítható tartománya emelkedő nyomáson 22...300 bar Kapcsolási pont beállítható tartománya csökkenő nyomáson 2.6...263 bar Lehetséges differenciális maximum magas beállításon 200 bar Maximális megengedhető véletlen nyomás 675 bar Megsemmisítési nyomás 1350 bar Nyomásműködtető Dugattyú Fluiddal érintkező anyagok FPM, FKM PTFE 316L stainless steel Szekrény alapanyaga Cinkötvözet Névleges áramerősség 3 A, B300, AC-15 (Ue = 120 V) megfelel EN/IEC 60947-5-1 1.5 A, B300, AC-15 (Ue = 240 V) megfelel EN/IEC 60947-5-1 0.1 A, R300, DC-13 (Ue = 250 V) megfelel EN/IEC 60947-5-1 Lehetséges differenciális minimális alacsony beállításkor 19.4 bar (- 1,5 bar, + 1,7 bar) Lehetséges differenciális minimum magas beállításkor 37 bar (- 1 bar, + 4 bar) Maximális megengedhető nyomás ciklusonként 375 bar Sorkapocs típusa 4 kapocs Üzemelési ráta <= 60 cikl/m -> 0 °C Ismétlési pontosság < 2 % Ui névleges szigetelési feszültség 500 V megfelel EN/IEC 60947-1 300 V megfelel UL 508 300 V megfelel CSA C22.2 No 14 Uimp névleges lökő-feszültség állóság 6 kV megfelel EN/IEC 60947-1 Kiegészítő érintkezők működése Gyors működésű Érintkezők anyaga Ezüst érintkezők Ellenállás végpontokon keresztül < 25 mOhm megfelel IEC 255-7 3. kategória < 25 mOhm megfelel NF C 93-050 A módszer Rövidzárlat-védelem 10 A biztosítóbetét típus gG (gl) Mechanikus tartósság 3000000 ciklus Beállítás Külső Magasság 113 mm Mélység 75 mm Szélesség 35 mm Termék súlya 0.75 kg
