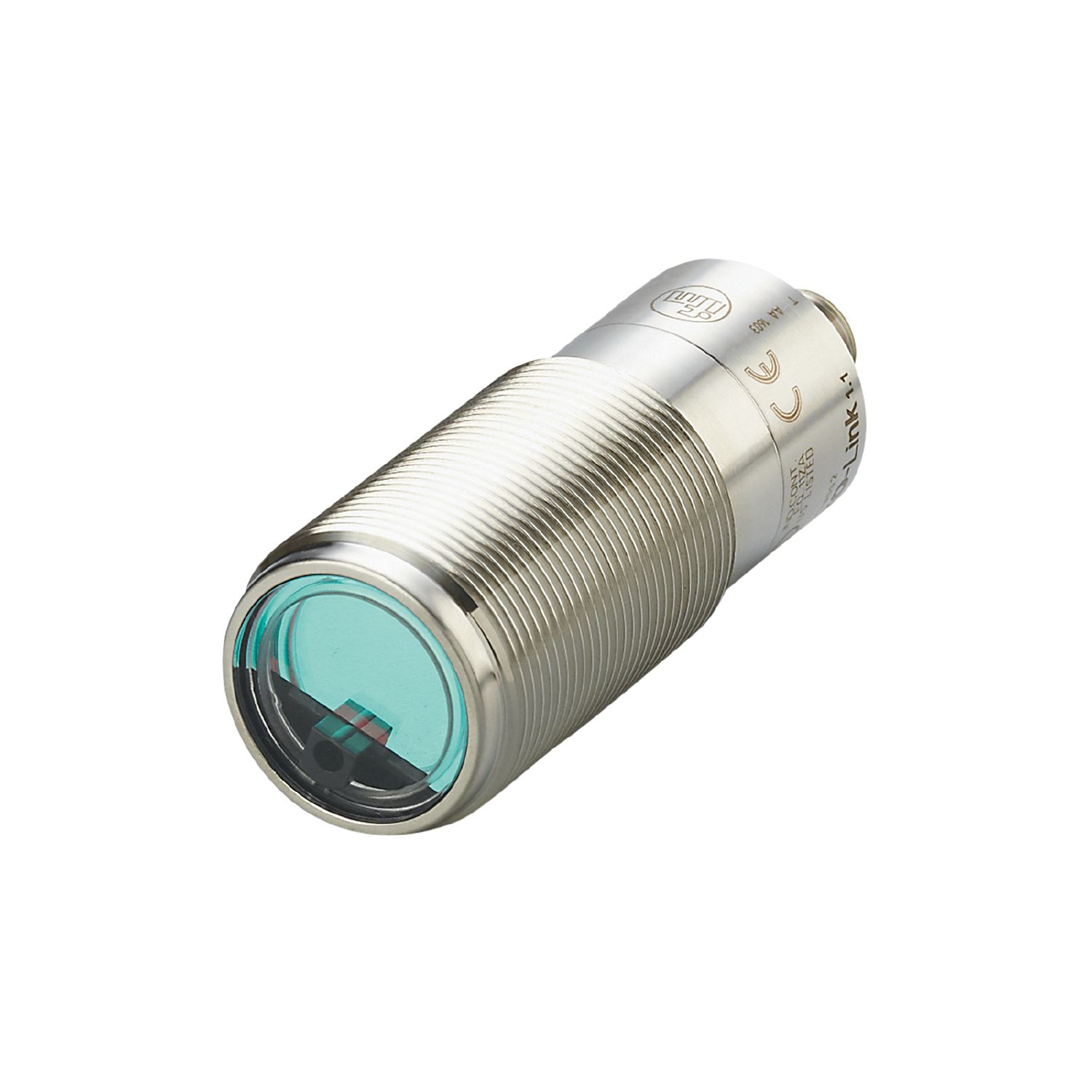

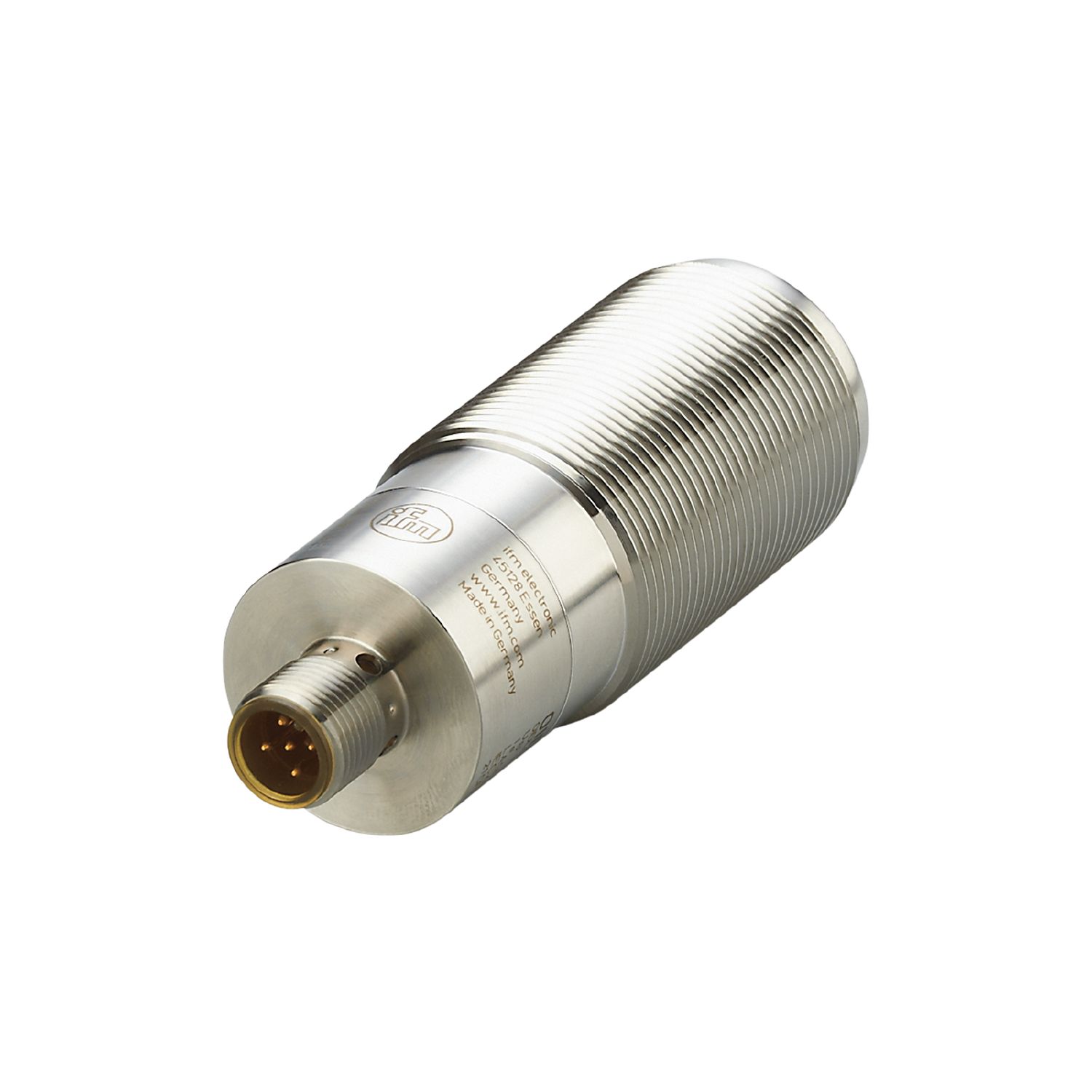

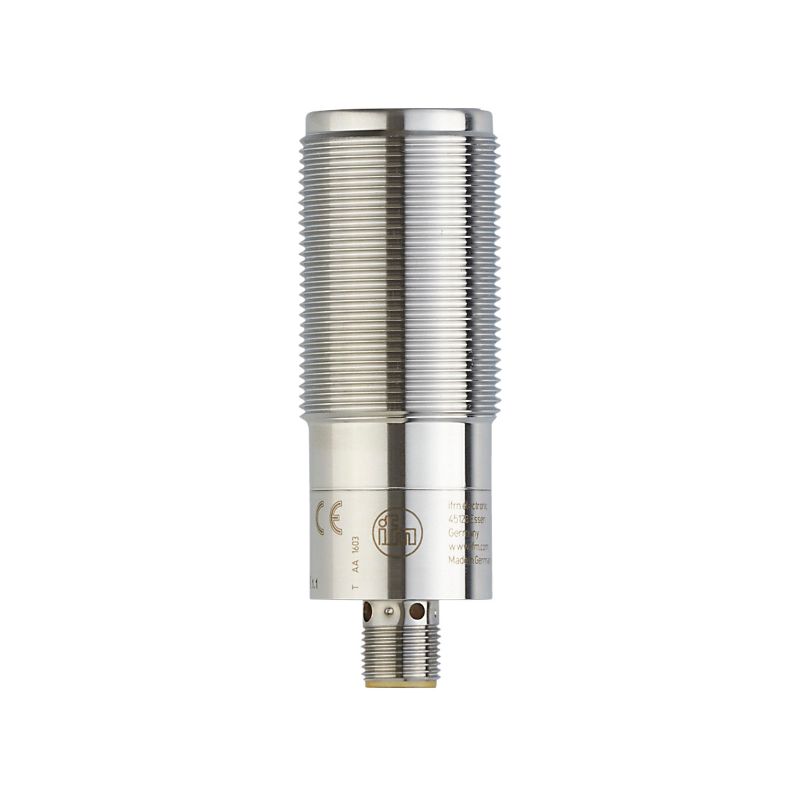

Optikai távolságmérő OID254 OIDLCPKG/US Nagyon nagy hatótávolság lézerszkenneléssel Megbízható háttérelnyomás és színtől független észlelés Magas védettség a zord ipari környezet követelményeinek megfelelően 1. lézervédelmi osztály az autóipari alkalmazások követelményeihez Termékjellemzők Fény típusa vörös fény Mérési tartomány [m] 0,03...2 Kommunikációs interfész IO-Link Lézervédelmi osztály 1 Felhasználási terület Különleges tulajdonságok Háttérelnyomás Elektromos adatok Üzemi feszültség [V] 10...30 DC Áramfelvétel [mA] 75; (24 V) Védelmi osztály III Polaritáscsere védelem igen Fény típusa vörös fény Hullámhossz [nm] 650 Typ. lifetime [h] 50000 Bemenetek / kimenetek Bemenetek és kimenetek száma Digitális kimenetek száma: 2 Bemenetek Digitális bemenetek bemeneti áramköre 1 x 24 V PNP; (IEC 61131-2 Typ 3) Kimenetek Összes kimenet száma 2 Elektromos kivitel PNP Digitális kimenetek száma 2 Kimeneti funkció záró / nyitó; (antivalens) Maximális áramterhelhetőség kimenetenként [mA] 100 Kapcsolási frekvencia DC [Hz] 11 Rövidzárlat-védelem igen Rövidzárlat elleni védelem típusa ütemezett Túlterhelés-védelem igen Érzékelési tartomány Max. fényfolt átmérő [mm] 5 Fényfolt méretek a következő távolságra vonatkoznak 2 m Érzékelési tartomány hiszterézis [%] < 5 Megjegyzés a felügyeleti tartomány hiszteréziséhez fekete 6 % remisszió Háttérelnyomás elérhető igen Háttérelnyomás [m] < 20 Mérési / beállítási tartomány Mérési tartomány [m] 0,03...2 Mérési frekvencia [Hz] 33 Interfész Kommunikációs interfész IO-Link Átvitel típusa COM2 (38,4 kBaud) IO-Link verzió 1.1 SDCI-szabvány IEC 61131-9 Profil Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis SIO-mód igen Analóg folyamatadat 1 Bináris folyamatadat 1 Min. folyamat ciklusidő [ms] 6,6 Támogatott DeviceID-k üzemmód DeviceID alapértelmezés 579 Környezeti körülmények Környezeti hőmérséklet [°C] -25...60 Megjegyzés a környezeti hőmérséklethez ta < -10 °C-nál bemelegedés szükséges, lézer kikapcsolva Védettség IP 65; IP 67; IP 68; IP 69K Tesztek / engedélyek EMC EN 60947-5-2 Lézervédelmi osztály 1 Megjegyzés a lézervédelemhez Figyelem: lézerfény lézerosztály: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 megfelel a 21 CFR 1040 részével, kivéve a 2007 júniusban kiadott 50.-ik lézer nyilatkozat eltéréseit Mechanikai adatok Súly [g] 227,5 Anyagok ház: rozsdamentes acél; frontlencsék: PMMA; PEI; EPDM Kijelzők / kezelési egységek Kijelző kapcsolási állapot LED, sárga kapcsoló kimenet 1 üzem / működés LED, zöld Mértékegység cm Tartozékok Szállított tételek záróanyák: 2 x M30, rozsdamentes acél Megjegyzések Megjegyzések üzemi feszültség 2-es osztályú tápegység cULus szerint Csomagolási egység 1 db Elektromos csatlakozás Csatlakozás Csatlakozó: 1 x M12 Kényelmes kommunikáció IO-Link segítségével
