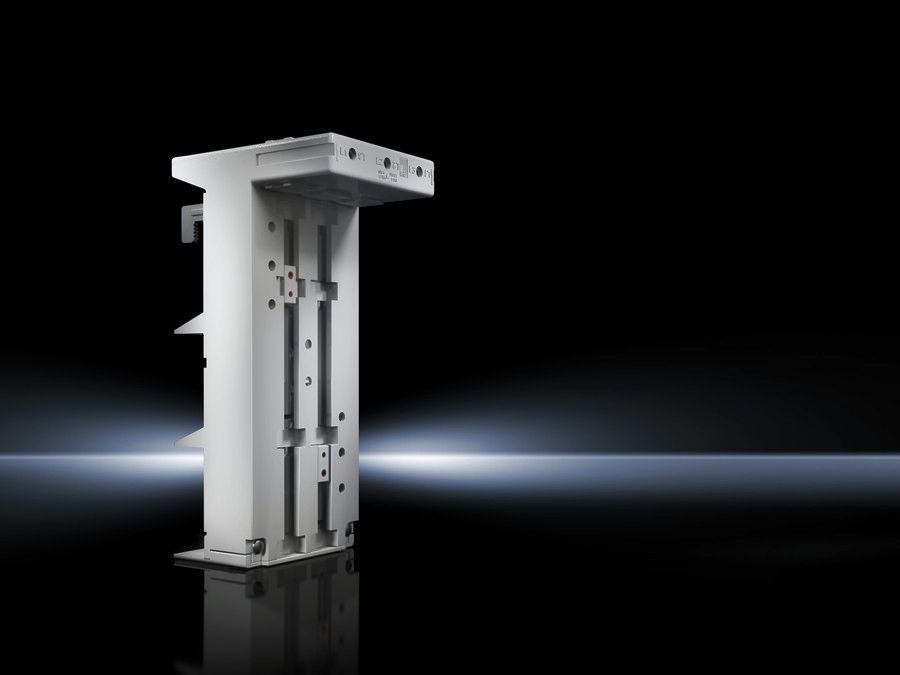

Gyártói megnevezés | CB BERENDEZÉS ADAPTER 160A 690V 90x215MM |
Gyártói cikkszám | 9342510 |
Márka | RITTAL |
Cikkszám | R9342510 |
Leírás: CB-készülékadapterhez 3 pólusú
Cikkszám: SV 9342.510
CB készülékadapter légmegszakítók univerzális és egyszerűsített szereléséhez.
Anyag
Poliamid
UL 94-V0 szerinti tűzállóság
Szín
RAL 7035
Egységcsomag
Kapocsfedél
Horonycsapok
Csatlakozás módja (elektromos)
Keretkapocs
Névleges áram max.
160 A
Névleges üzemi feszültség
690 V, 3~
Kábelkivezetés
alul
Sínrendszerekhez a következő középtávolsággal:
60 mm
Megjegyzés
Kábelkivezetés: Kapcsolókimenet, ill. a kapcsolóberendezésből kimenő vezetékként
A táblázatban megadott műszaki adatok eltérhetnek az UL-alkalmazások esetén
Pólusok száma
3-pólusú
Méret
Szélesség: 90 mm
Magasság: 215 mm
Kör keresztmetszetű vezetékek csatlakozója
35 - 120 mm2
Kapocstér lamellált rézsínekhez (Szé x Ma)
18,5 x 15,5 mm
Megfelelő gyűjtősínekhez
keresztmetszet magasság: 5, 10 mm
A következő gyártmányokhoz (típushoz)
ABB (S1, S2, T1, T2, XT1, XT2)
Allen Bradley (140-CMN)
Eaton (NZM1, BZM B1)
GE (FD160)
Legrand (DPX 125, DPX 160)
OEZ (BC160N)
Schneider Electric (NS80, NSC100)
Schrack (MC1)
Siemens (3RV13 53, 3VT1, 3VA10, 3VA11)
Terasaki (E125, S125)
|
