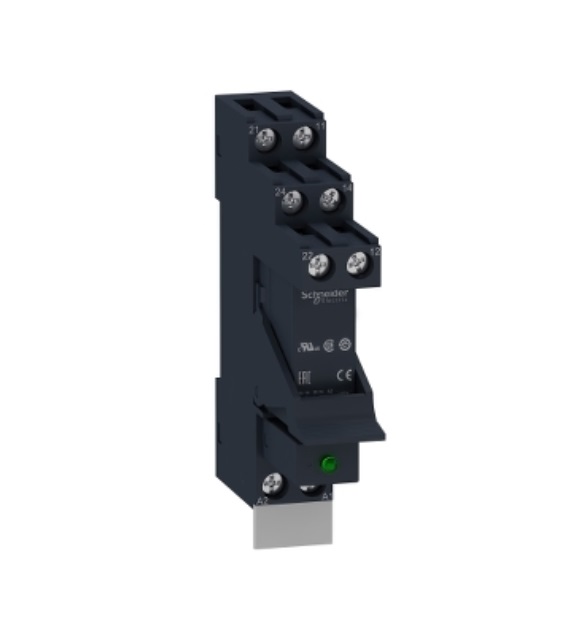

Harmony RSB interfész relé foglalattal, védődiódával, 2CO, 8A, 24VDC Érintkezők típusa és összetétele 2 C/O érintkezők működése Standard vezérlőkör feszültség 24 V DC [Ithe] egyezményes zárt szerelésű termikus áram 8 A --40…40 °C állapot LED 1 LED Vezérlő típusa Kar nélkül average coil resistance 1440 Ohm hálózat: DC -20 mA 1 percig [Ue] névleges üzemi feszültség 19.2...36 V DC [Ui] névleges szigetelési feszültség 400 V megfelel IEC 60947-1 [Uimp] névleges lökő-feszültség állóság 3,6 kV megfelel IEC 61000-4-5 3. szint Érintkezők anyaga Ezüstötvözet (AgNi) [Ie] névleges üzemi áram 4 A (AC-2) NC megfelel IEC 8 A (AC-2) NO megfelel IEC minimális kapcsolási áram 10 mA maximális kapcsolási feszültség 300 V DC megfelel IEC minimum switching voltage 12 V maximális kapcsolási teljesítmény 2000 VA AC 224 W DC resistive rated load 8 A -250 V AC 8 A -29,5...31,6 V DC legkisebb kapcsolási képesség 120 mW -10 mA, 12 V működési ráta <= 600 ciklus/óra egyirányú számlálás <= 18000 ciklus/óra névleges Mechanikai tartósság 30000000 ciklus elektromos élettartam 100000 ciklus, 8 A -250 V, AC-1 NO 100000 ciklus, 4 A -250 V, AC-1 NC üzemidő 20 ms működés 20 ms visszaállítás average coil consumption 0,45 W DC kioldási feszültségküszöb >= 0,1 Uc DC biztonsági megbízhatósági adatok B10d = 100000 védelmi kategória RT I tesztszintek B. szint csoportos szerelés működési helyzet Tetszőleges pozíció nyomatékérték 0,8 N.m 0,8 N.m csatlakozás típusa Szállítás csatlakozó nélkül, 1 x 0,25...2 x 1 mm2 (AWG 22...AWG 16) rugalmas kábelvéggel Szállítás csatlakozó nélkül, 2 x 0,25 mm2 (AWG 22...AWG 18) rugalmas kábelvéggel Szállítás csatlakozó nélkül, 1 x 0.5...1 x 3.3 mm2 (AWG 20...AWG 16) tömör kábelvég nélkül Szállítás csatlakozó nélkül, 2 x 0,5...2 x 10 mm2 (AWG 20...AWG 17) tömör kábelvég nélkül Nettó súly 0,057 kg Minimális rendelési mennyiég 30 Készülék bemutatása Komplett termék dielektromos szilárdság 1000 V AC eszközök között 2500 V AC tápfeszültség és föld között 5000 V AC tekercs és érintkező között Szabványok IEC 61812-1 CSA C22.2 No 14 UL 508-CM IEC 61995-1 Terméktanúsítványok CE UL-Aex CSA-Ex EAC Környezeti levegő hőmérséklete a tároláshoz -40…85 °C rezgési ellenállás +/- 2 mm (f= 10…55 Hz) megfelel IEC 60068-2-6 IP védettségi fok IP20 conforming to MSZ EN 60529 ütésállóság 10 gn (időtartam = 11 ms) esetén NO érintkező megfelel IEC 60068-2-27, Ea tesztek 60 gn (időtartam = 11 ms) esetén raktáron megfelel IEC 60068-2-27, Ea tesztek A környezeti levegő hőmérséklete a működéshez -40…85 °C (DC)
