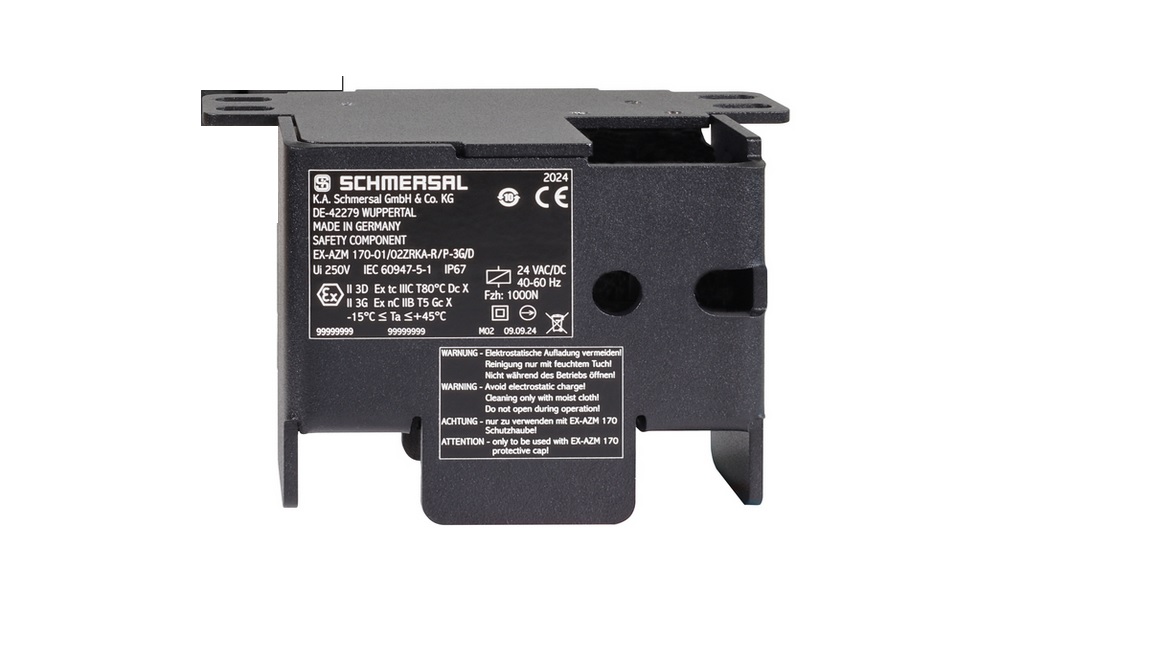

Az IDC befejezési módja Kézi kioldás Robbanásvédelem az ATEX 2. és 22. zónához 1 Kábelbemenet M 20 x 1,5 Reteszelés védelemmel a nem megfelelő reteszelés ellen. Magas tartóerő 90 mm x 84 mm x 30 mm Rendelési adatok Terméktípus leírása EX-AZM 170-11ZRK-R/P-3GD Cikkszám (rendelési szám) 103049507 EAN (európai cikkszám) 4030661624877 Jóváhagyások – Szabványok Tanúsítványok ATEX (Konformitätserklärung) Robbanásvédelem Robbanásvédelem: előírások EN IEC 60079-0 EN IEC 60079-15 EN 60079-31 Robbanásvédelmi zónák 2 22 Robbanásvédelmi kategória 3G 3D Robbanásvédelmi jelölés D II 3G Ex nC IIB T5 Gc X D II 3D Ex tc IIIC T80°C Dc X Gyártói nyilatkozat ATEX 2. és 22. zóna Általános adatok Szabványok EN IEC 60947-5-1 Az EN ISO 14119 szerinti kódolási szint Alacsony Működési elv elektromechanikus Ház anyaga Műanyag, üvegszál erősítésű hőre lágyuló, önkioltó Általános adatok - Jellemzők Teljesítmény a feloldáshoz Igen Kézi kioldás Igen A segédérintkezők száma 1 Biztonsági érintkezők száma 1 Biztonsági besorolás Vorschriften EN ISO 13849-1 Teljesítményszint, legfeljebb c Kategória 1 B 10D Alaphelyzetben zárt érintkező (NC) 2 000 000 művelet Jegyzet Elektromos élettartam kérésre. B 10D Alaphelyzetben nyitott érintkező (NO) 1 000 000 művelet A küldetés ideje 20 év Biztonsági besorolás - Hiba kizárása Teljesítményszint, legfeljebb d Kategória 3 Jegyzet 2 csatornás használatra és megfelelő logikai egységgel. A küldetés ideje 20 év Biztonsági besorolás - Védőzár funkció Teljesítményszint, legfeljebb e Megjegyzés (teljesítményszint) A védőburkolat-reteszelő funkció biztonsági besorolására vonatkozó információk az „Üzemeltetési utasításban” vagy a „Üzemeltetési és szerelési útmutatóban” találhatók. Mechanikai adatok Mechanikai élettartam, minimum 1 000 000 művelet Ütésenergia, maximum 7 J Tartó erő 1000 N Reteszelő erő 30 N Pozitív utazási szünet 11 mm Pozitív törési erő, minimum 8,5 N Működési sebesség, maximum 1 m/s Felszerelés Csavarok A csavarfej típusa Lapos fejű csavar A házfedél rögzítőcsavarjainak meghúzási nyomatéka, minimum 0,4 Nm A házfedél rögzítőcsavarjainak meghúzási nyomatéka, maximum 0,5 Nm A kábel tömszelencéjének meghúzási nyomatéka 4,5 Nm Mechanikai adatok - Csatlakozási technika Felmondás Az IDC befejezési módja A kábeltömszelencék kábelkeresztmetszete, minimum 6,5 mm A kábeltömszelencék kábelkeresztmetszete, maximum 12 mm Kábelszakasz, minimum 2 x 1,0 mm2, rugalmas Kábelszakasz, maximum 1 x 1 mm2, rugalmas Engedélyezett kábeltípus tömör egyvezetékes rugalmas Mechanikai adatok - Méretek Az érzékelő hossza 30 mm Érzékelő szélessége 90 mm Érzékelő magassága 84 mm Környezeti feltételek Védettségi fok IP67 Környezeti hőmérséklet -15 ... +45 °C Megjegyzés (relatív páratartalom) nem lecsapódó jegesedésmentes Környezeti feltételek – Szigetelési értékek Névleges szigetelési feszültség U i 250 VAC Névleges impulzusállósági feszültség U imp 4 kV Elektromos adatok Termikus tesztáram 2 A Névleges vezérlőfeszültség 24 VAC Névleges vezérlőfeszültség 24 VDC Felhasználási kategória AC-15 230 VAC Felhasználási kategória AC-15 2 A Felhasználási kategória DC-13 24 VDC Felhasználási kategória DC-13 2 A Elektromos áramfelvétel, maximum 10 W Kapcsoló elem NINCS érintkező, NC érintkező Kapcsolási elv Lassú cselekvés Maximale Schalthäufigkeit 1000 /h Az érintkezők anyaga, elektromos Ezüst Elektromos adatok - Mágnesvezérlés A mágnes bekapcsolási ideje 100 % Teszt impulzus időtartama, maximum 5 ms Teszt impulzus intervallum, minimum 50 ms Szállítási terjedelem Szállítási terjedelem A hajtóművet külön kell megrendelni. Ex-tanúsítvánnyal rendelkező csavaros tömszelencével és csavaros dugóval Jegyzet Megjegyzés (általános) Ez a típusú lezárási (IDC) módszer lehetővé teszi a flexibilis vezetékek egyszerű csatlakoztatását vezetékhüvelyek használata nélkül Megjegyzés (kézi kiadás) alsó Kézi kioldáshoz M5 háromszögkulccsal, tartozékként kapható
