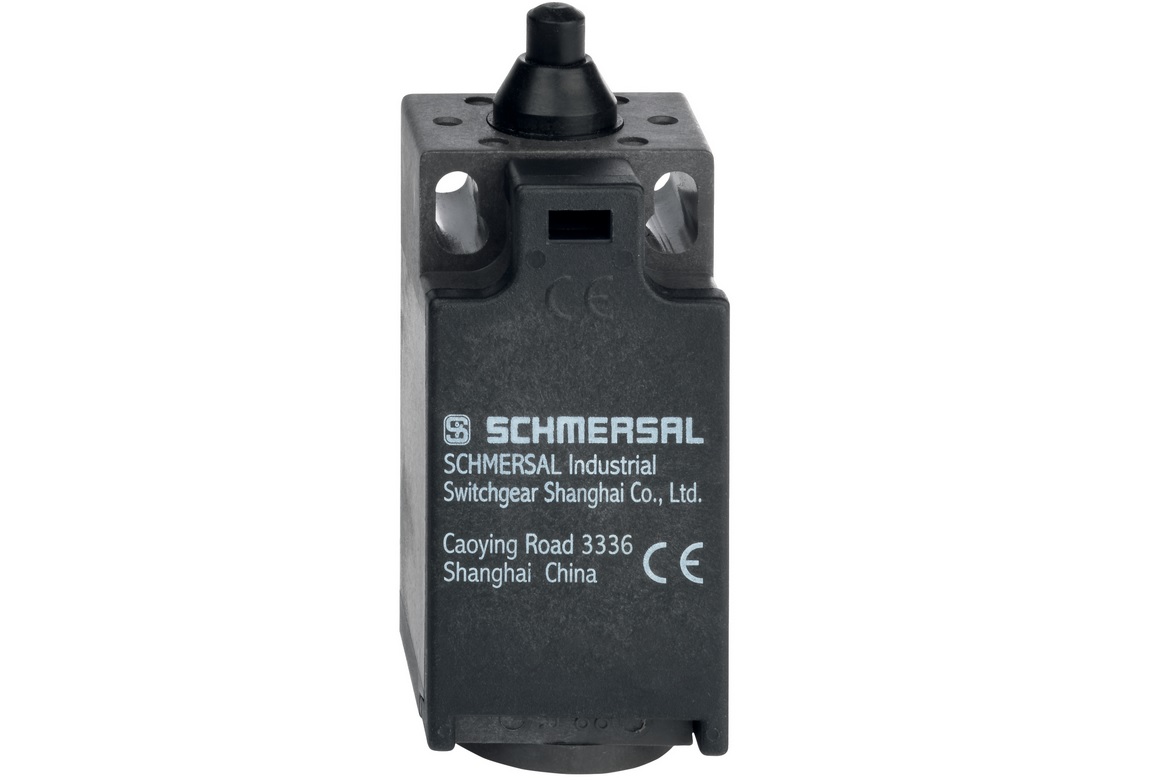

SCHMERSAL ZS236-11z-M20 VÉGÁL.KA

Bepattanó működés állandó érintkezési nyomással a kapcsolási pontig 1 Kábelbemenet M 20 x 1,5 Hőre lágyuló burkolat Jól ellenáll az olajnak és a benzinnel szemben Alternatív hajtóművek széles választéka 30 mm x 58,5 mm x 30 mm Kettős szigetelésű Szerelési részletek az EN 50047 szerint A működtetőfejek 4 x 90°-kal áthelyezhetők Rendelési adatok Megjegyzés (Szállítási kapacitás) Terméktípus leírása ZS 236-11Z-M20 Cikkszám (rendelési szám) 101153775 EAN (európai cikkszám) 4030661521305 Jóváhagyások – Szabványok Tanúsítványok CULus CCC Általános adatok Szabványok BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 Lakásépítési forma Normál kiviteli tervezés A hajtómű típusa az EN 50047 szerint B Burkolóanyag Műanyag, üvegszál erősítésű Bruttó súly 52 g Általános adatok - Jellemzők Biztonsági funkciók Igen A segédérintkezők száma 1 Biztonsági érintkezők száma 1 Biztonsági besorolás Szabványok EN ISO 13849-1 A küldetés ideje 20 év) Biztonsági besorolás - Biztonsági kimenetek B 10D Alaphelyzetben zárt érintkező (NC) 20 000 000 művelet Mechanikai adatok Működtető elem Dugattyú Mechanikai élettartam, minimum 20 000 000 művelet Működtető erő, minimum 9 N Pozitív törési erő, minimum 19 N Működési sebesség, minimum 10 mm/perc Működési sebesség, maximum 1 m/s Mechanikai adatok - Csatlakozási technika Felrögzítés Csavarkapcsok M20 x 1,5 Kábelszakasz, minimum 0,75 mm2 Kábelszakasz, maximum 2,5 mm2 Megjegyzés (Kábel rész) Minden jelzés, beleértve a vezetőhüvelyeket. Mechanikai adatok - Méretek Az érzékelő hossza 30 mm Érzékelő szélessége 30 mm Érzékelő magassága 73,5 mm Környezeti feltételek Védettségi fok IP65 IP67 Környezeti hőmérséklet -30 ... +80 °C Környezeti feltételek – Szigetelési értékek Névleges szigetelési feszültség U i 500 V Névleges impulzusállósági feszültség U imp 6 kV Elektromos adatok Termikus tesztáram 10 A Szükséges névleges rövidzárlati áram 1000 A Felhasználási kategória AC-15 240 VAC Felhasználási kategória AC-15 4 A Felhasználási kategória DC-13 24 VDC Felhasználási kategória DC-13 1 A Kapcsoló elem NINCS érintkező, NC érintkező Kapcsolási elv Snap akció Visszapattanási időtartam, maximum 3 ms Kapcsolási frekvencia 5000/h Átkapcsolási idő, maximum 5,5 ms Az érintkezők anyaga, elektromos Ezüst
