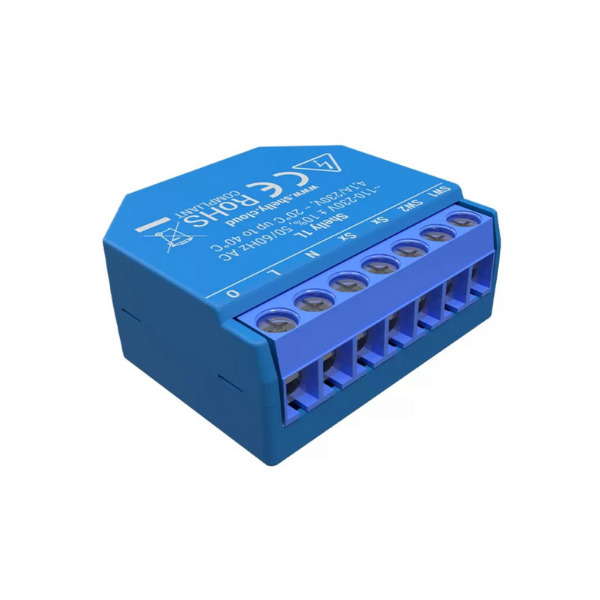

Shelly 1L (csak fázissal működő) Wi-Fi-s okosrelé A Shelly 1L egy 2020. decemberében megjelent vadonatúj termék: a Shelly 1L az egyik legkisebb méretű, villanykapcsoló szerelvény alá a fali kapcsolóaljzatba vagy szerelődobozba is beszerelhető, 1 áramkörös WiFi-s okosrelé, mely a maga nemében egyedülálló módon akár nullvezeték nélkül, csak fázissal is beköthető. A Shelly 1L a Shelly (2020. november végén megjelent) WiFi-s okosreléje, a Shelly 1 reléhez hasonlóan egy áramkör vezérlésére szolgál, de ez képes csak fázisvezetékkel, nullvezeték nélkül is működni. A Shelly 1-el ellentétben ez a relé a (110-230V AC) tápfeszültségét kapcsolja tovább, így ez feszültségmentes szárazkontakt kapcsolásra NEM alkalmas. Fogyasztásmérő funkció nincs benne. A többi Shelly reléhez hasonlóan ez is a piacon elérhető legkisebb méretű WiFi-s eszközök közé tartozik, és kapcsolások okosvezérlésére szolgál. Apró mérete lehetővé teszi, hogy akár egy szabványos villanykapcsoló mögé a kapcsolóaljzatba vagy egy villamossági kötődobozba beszereljük, akár utólag is. Meglévő kapcsolók vagy konnektorok mögé a fali aljzatba elhelyezett Shelly 1L segítségével a meglévő kapcsolóink megtartásával tudjuk távvezérelni világításunkat vagy egyéb fogyasztókat, illetve követni ki/be kapcsolt státuszukat, így a termék ideális utólagos okosításra is. A Shelly 1L kifejezetten ajánlják egy gombos hagyományos villanykapcsolók mögé szerelelve azok vezérlésére, ha nincs a kapcsolóaljzatban nullavezeték, mely a régebben épült ingatlanok esetén elég általános. A Shelly 1L a csak fázissal, nulla vezeték nélküli működése miatt minden hagyományos villanykapcsoló mögé biztosan beszerelhető! A Shelly 1L relé tartalmaz két kapcsoló bemenetet is, azaz akár két villanykapcsolótól érkező vezeték is ráköthető, és az egyik kapcsoló mögé beépítve továbbra is használhatjuk a meglévő fali villanykapcsolókat a lámpa (vagy más fogyasztó) kapcsolására, és WiFi-n keresztül a távolból is kapcsolhatjuk a vezérelt lámpát vagy más eszközt, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az adott relé. A relé kompatibilis nem csak kétállású, de billenő (avagy csengő)kapcsolókkal is kompatibilis, és a ráköthető két kapcsoló lehet más típus is (pl. az egyik kétállású, a másik billenőkapcsoló). A két kapcsolóbemenetére köthető két egymástól függetlenül vezetékezett hagyományos kapcsolóval szoftveresen alternatív kapcsolás is létrehozható, akár nullvezeték nélküli bekötés esetén is. Alternatív és keresztváltó kapcsolókkal viszont az 1L típus nem kompatibilis. Auto-off funkciójával beállítható impulzuskapcsolási üzemmódra is. A Shelly 1L relé a (110-230V AC) tápellátást igényel, és max 4,1A (940W) vezérlésére alkalmas, de rövid ideig akár max. 1200W terhelést is kezelni tud 230V AC bekötés esetén. Beépített túlmelegedés elleni védelme lekapcsolja a relét, ha az túlhevülne. Csak fázissal (de Shelly Bypass kiegészítő nélküli) bekötés esetén a rákötött fogyasztó minimális teljesítménye 20W kell, hogy legyen. Ennél kisebb teljesítmény esetén Shelly ByPass szükséges a működéséhez. Fázis- és nullvezetékkel való bekötése esetén nincs min. teljesítmény előírás. Vezérelhető eszközök (akár nullvezeték nélküli bekötéssel is): Rezisztív fogyasztók (lámpák, elektromos melegítők) Induktív fogyasztók (LED lámpák, transzformátorok, ventilátorok, motorok) Kapacitív fogyasztók (motorindító kondenzátorok, generátorok és szinkron motorok) Minimális terhelés (nullvezeték nélkül, bypass nélkül): 20W rezisztív terhelés Minimális terhelés (nullvezeték nélkül de bypass-tal): Nincs Minimális terhelés (nullvezetékkel): Nincs Támogatott lámpa típusok: Izzólámpák Fénycsövek. Halogén lámpák. Dimmelhető LED Nem szabályozható LED Fénycsövek Neon lámpák Időzíthetősége: A hét napjaira beállítható ki/bekapcsolási időzítés, és támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + fél óra típusú időzítéseket is.) Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is. Támogatott üzemmódok: felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://my.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt, vagy olvashatjuk le pl. az elmentett fogyasztási adatokat. Cloud üzemmód esetén a Shelly eszközök a Shelly Cloud Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.) Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Cloud használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével. A Shelly1 okosvezérléshez a gyártó saját okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen. Bekötési módok: Nullvezetékkel Nullvezeték nélkül A két kapcsolóbemenetre akár két, egymástól függetlenül vezetékezett kapcsoló is ráköthető, alternatív kapcsolást az app beállításai szerint biztosítva. A Shelly ByPass nem a termék része, külön rendelhető tartozék. Fontos: a Shelly 1L működéséhez biztosított fázis és a kapcsolótól érkező kapcsolt fázis azonos fázisról kell, hogy érkezzen, a Shelly 1L nem alkalmas többfázisú működésre! Integrációk: A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home és Amazon Echo hangvezérlésével. A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is. Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is: MQTT HomeSeer ioBroker Home Assistant openHAB Domoticz SYMCAN nymea Hubitat Hoobs REST API Gyári firmware felülírása: Az eszköz egy ESP8266 alapú vezérlővel működik, és a kivezetett tüskesoron keresztül a firmware tetszőlegesen módosítható (Sonoff-Tasmota, ESPEasy, ESPurna stb.), egyszerűen kompatibilissé tehető saját automatizálási szerverrel. Szerelhetősége: A normál méretű kapcsolóaljzatba jellemzően befér a szerelvények mögé. Egyéb műszaki paraméterek: Tápfeszültség: 110-230V AC Maximális teljesítmény: 940W (4,1A), de rövid ideig akár max. 1200W terhelést is kezelni tud 230V AC bekötés esetén A Shelly 1 és Shelly 1PM relékhez elérhető hőmérő adapter nem kompatibilis vele, digitális hőmérő nem illeszthető hozzá. Működéséhez nincs szükség nullvezetőre, csak fázisvezeték szükséges a bekötéséhez. További információk Tömeg 0,029 kg WiFi szabványok 802.11 b/g/n (2.4GHz) REST API támogatás (gyári firmware-rel) igen Túlfeszültség-védelem nem Terméktípus okos kapcsolórelé, akár csak fázissal (nullvezeték nélküli) bekötéssel Eszköz működési betáp 110V-240V AC Támogatott integrációk Amazon Echo, Google Home, HomeSeer, openHAB, Home Assistant, ioBroker, Hubitat, Hoobs, Symcan, Domoticz, nymea, SmartThings (beta), REST API Szín kék RF / rádióvezérlés (433.92MHz) nem Alternatív kapcsolás / keresztváltó kapcsolás Két helyről kapcsolható, mivel két önállóan vezetékezett kapcsoló ráköthető a két kapcsolóbemenetre. Alternatív és keresztváltó kapcsolókkal nem használható. Időzíthető Helyi hálózati üzemmód (gyári firmware-rel) igen, működhet csak helyi hálózati üzemmódban, teljes funkcionalitással (beállítható) WiFi kapcsolat igen MQTT támogatás (gyári firmware-rel) igen Gyártó Shelly Áramkörök száma 1 _Távvezérlési módok Wi-Fi Gyártói okostelefonos app igen, ingyenes app (Shelly Cloud) (iOS, Android) Vezérelt áramkör 110-230V AC Túlmelegedés-védelem igen Működési hőmérséklet-tartomány -20°C – 40°C Értesítési funkciók Shelly Cloud Scene (jelenetből): email küldése, Shelly app értesítés _Termék típusa kapcsolórelé Interneten vezérelhető igen Fogyasztás max. 1W Maximális teljesítmény 4,1A, rövid ideig max. 5A Hangvezérléssel kapcsolható Amazon Alexa és Google Assistant kompatibilis Előzmények igen: ki/bekapcsolási előzmények az app-ban (Shelly fiókonként a legutolsó 50 esemény) Webes (böngészős) admin felület igen, az app-pal szinte megegyező funkionalitás Cloud üzemmód (gyári firmware-rel) igen, működhet a Shelly felhőre kapcsolva (beállítható) DIN-sínre szerelhető nem Fizikai ki/be kapcsológomb nem Fogyasztásmérő nem Kapcsoló / kapcsolórelé igen _Mukodesi_betap AC (110V-) 230V (csak fázis), AC (110V-) 230V (fázis és nulla) NO/NC kapcsolás nem Dimmelhető / Fényerőszabályozható nem Zigbee kapcsolat nem Bemenet külső kapcsoló számára igen, 2 kapcsolóbemenet Bekötés 230V AC (fázis és nulla), 230V AC csak fázis Impulzus- / billenőkapcsolás igen, auto on és auto off beállítási lehetőség is van MCRPDC kód RDC10 Gyári cikkszám 3800235262450 MCADDC kód RDC10
