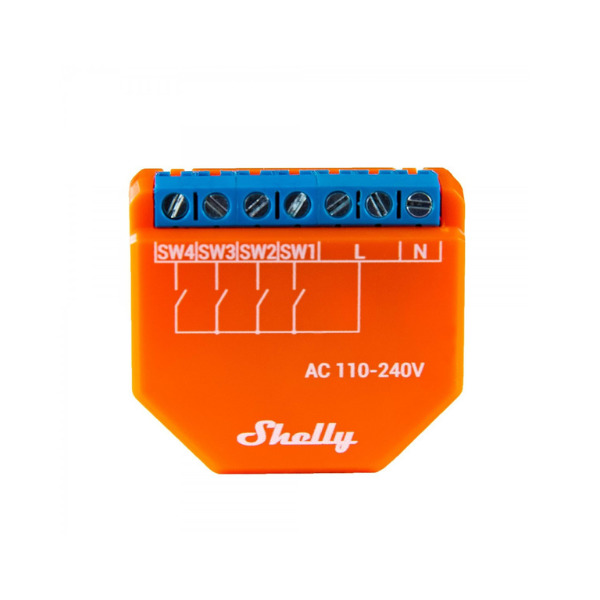

Shelly PLUS i4 WiFi-s, okos vezeték nélküli kapcsoló-modul A Shelly PLUS i4 a Shelly új okos vezeték nélküli kapcsolási megoldása, melyben nincs relé, de akár 4 db kapcsoló állását érzékelve vezeték nélkül képes vezérelni más Shelly reléket. Használják fali kapcsolóról indított jelenetek vezérlésére is, de használják olyan vezeték nélküli kapcsoláshoz is, melynél hiányzik a fali kapcsoló és a fogyasztó (pl. lámpa) közötti közvetlen vezetékezés. Alkalmazható kismegszakító mögé kötve a fázis jelenlétének érzékelésére és riasztás küldésére is. Az új Shelly PLUS i4 az okosotthon gyártónak egy speciális terméke, melyet hagyományos fali kapcsolók mögé való beépítésre javasolt. Nem rendelkezik az eszköz relével, de akár 4 kapcsoló vagy más bemeneti / vezérlő eszköz állapotát is képes kezelni, és az alapján más Shelly reléket, szenzorokat vagy HTTP/HTTPS, MQTT vagy CoAP vezérelte más eszközöket képes vezérelni. Lényegében arra szolgál, hogy vezeték nélkül összekössön egy kapcsolót otthonunk más pontjain (vagy akár máshol telepített) Shelly relékre kapcsolt eszközökkel. A Shelly PLUS i4-t kapcsoló(k) mögé szerelve érzékeli a kapcsolók állapotának a változását, és WiFi-n keresztül képes kapcsolási parancsot küldeni Shelly PLUS 1, Shelly PLUS 1PM vagy Shelly PLUS 2PM vagy más relék felé, akár többet csoportosan is vezérelve egy kapcsolással. Egy Shelly okosrelével párban használhatjuk tehát olyan esetekben, ha a kapcsolónál és a lámpánál is rendelkezésre áll fázis és nullavezeték, azonban a kettő egymástól távol esik, vagy csak kimaradt a vezetékezés a kettő között. Képes fogadni akár 4 db rákötött fizikai (kétállású vagy billenő) kapcsoló jelét is, és ezek mindegyikéhez akár 8 féle eseményt kapcsolni (be és kikapcsolás, rövid vagy hosszú nyomva tartás, dupla vagy tripla bekapcsolás, hosszú + rövid, vagy rövid + hosszú nyomvatartás). A 8 féle kapcsolási módokhoz hozzárendelhetünk a Scene (Jelenet) funkcióban is különböző parancsokat, de az eszközök közötti DDD vezérléssel is meghívhatunk más eszközöket URL-ből és küldhetünk nekik így parancsot. A Shelly PLUS i4 tehát használható fali fizikai kapcsolóról való jelenetvezérlésre is. Más Shelly eszközökhöz hasonlóan a Plus i4 működéséhez sem szükséges hub vagy gateway, az eszköz közvetlenül a WiFi router-re kapcsolódik fel. Segítségével például egy darab fali kapcsolónk különféle kapcsolási módjaira (pl. dupla gombnyomás) beprogramozhatjuk más helyen levő eszközeink ki/bekapcsolását, például lámpák kapcsolását, redőnyök vezérlését stb, vagy a Shelly Cloud Scenes (Jelenetek) funkciójával akár több eszköz (akár egymáshoz képest késleltetett) vezérlését is elindíthatjuk. Például egyetlen ágy melletti kapcsolóra ráprogramozhatjuk egy gombnyomásra a hálószoba lámpa lekapcsolását, dupla gombnyomásra az összes otthoni lámpa lekapcsolását, három gombnyomásra pedig a redőnyök leengedését. Vagy létrehozhatunk a bejárati ajtó mellett egy elmentem itthonról gombot, ami lekapcsolja az összes Shelly-vezérelte lámpát, lehúzza a redőnyt, és lekapcsolja a vasaló konnektorát is. Használhatjuk arra is, hogy példéul egy Shelly PLUS i4 segítségével figyeljük, hogy egy kismegszakító nem kapcsolt-e le (és van-e az áramkörben áram), de akár arra is, hogy egy adott vezérelt áramkörben van-e áram, és a Shelly Cloud app-ban beállíthatunk szabályokat a kapcsolók állása / az áramkörben folyó/nem folyó áram esetére, pl. ki/bekapcsolhatunk WiFi-n át való vezeték nélküli vezérléssel más Shelly WiFi-s reléket. Bekötési rajz: A Shelly Plus i4-nek szüksége van a működéséhez egy állandó 110-240V AC tápfeszültségre. (Elődjével ellentétben DC bekötést nem támogat.) A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva, vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram. A Plus i4 kompatibilis a Shelly új villanykapcsoló családjának négy gombos jelenet-vezérlő kapcsolójával, ennek hátuljába bepattintva egyszerűen létrehozhatunk más eszközök (akár csoportos, vagy jelenet alapú) vezérlésére parancsokat a Shelly rendszerében. (A négy gombos fali kapcsoló nem a Shelly Plus i4 tartozéka, hanem külön rendelhető termék.) Termékjellemzők: Közvetlenül a WiFi routerre kapcsolódik, nem szükséges hub vagy gateway a működéséhez 110-240 ?C tápfeszültséggel kompatibilis, az állandó tápfeszültség és a kapcsolóktól/áramköröktől érkező tápfeszültség azonos kell, hogy legyen 4 kapcsoló állapotát is képes kezelni, és mindnek akár 8 állapotához a Shelly Could app Scene funkciója segítségével akár több más eszközt is vezérelni Kompatibilis az Android-ra és iOS-re is elérhető Shelly Cloud app-pal, Amazon Alexa-val, Google Assistant-tal, és MQTT-t, CoAP-t, és REST API-t használó otthonautomatizációs rendszerekkel. A gyári firmware egyszerűen lecserélhető igény esetén További támogatott platformok, integrációk: MQTT HomeSeer ioBroker Home Assistant openHAB Domoticz SYMCAN nymea Hubitat REST API További információk Tömeg 0,012 kg Méretek 4,0 × 3,6 × 1,0 cm Szín narancssárga Impulzus- / billenőkapcsolás igen _Távvezérlési módok Wi-Fi RF / rádióvezérlés (433.92MHz) nem WiFi kapcsolat igen Interneten vezérelhető igen Dimmelhető / Fényerőszabályozható nem DIN-sínre szerelhető igen, Shelly DIN-adapterrel (külön termék) Kapcsoló / kapcsolórelé nem Eszköz működési betáp 110-230V ±10% AC Fizikai ki/be kapcsológomb nem Zigbee kapcsolat nem Bekötés 230V AC (fázis és nulla) Fogyasztásmérő nem WiFi szabványok 802.11 b/g/n (2.4GHz) Előzmények igen: ki/bekapcsolási előzmények az app-ban Gyártó Shelly Bemenet külső kapcsoló számára igen, 4 kapcsolóbemenet Terméktípus WiFi-s, okos kapcsoló-bemeneti modul Cloud üzemmód (gyári firmware-rel) igen, működhet a Shelly felhőre kapcsolva (beállítható) MQTT támogatás (gyári firmware-rel) igen Gyártói okostelefonos app igen, ingyenes app (Shelly Cloud) (iOS, Android) Bluetooth Bluetooth csak párosításhoz Helyi hálózati üzemmód (gyári firmware-rel) igen, működhet csak helyi hálózati üzemmódban, teljes funkcionalitással (beállítható) Működési hőmérséklet-tartomány -20° – 40 °C _Mukodesi_betap AC (110V-) 230V (fázis és nulla) REST API támogatás (gyári firmware-rel) igen Alternatív kapcsolás / keresztváltó kapcsolás igen MCRPDC kód RDC10 Hangvezérléssel kapcsolható Amazon Alexa és Google Assistant kompatibilis Fogyasztás max. 1W Webes (böngészős) admin felület igen, az app-pal szinte megegyező funkionalitás Támogatott integrációk Amazon Echo, Google Home, HomeSeer, openHAB, Home Assistant, ioBroker, Hubitat, Hoobs, Symcan, Domoticz, nymea, SmartThings (beta), REST API Értesítési funkciók Shelly Cloud Scene (jelenetből): email küldése, Shelly app értesítés _Termék típusa villanykapcsoló Gyári cikkszám 3800235265079 Vezérelt áramkör nincs MCADDC kód RDC10 Időzíthető
