Gyártói megnevezés | Shelly Uni szenzor és kapcsoló bemeneti modul |
Gyártói cikkszám | ALL-KIE-UNI |
Cikkszám | ALLKIEUNI |

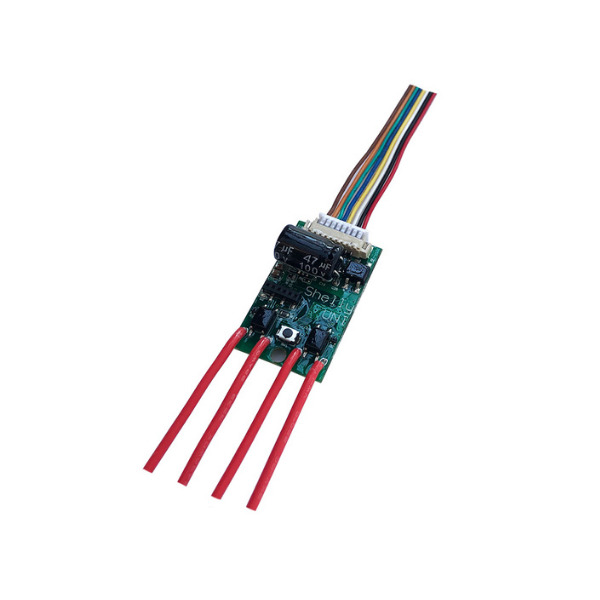

Leírás: Shelly Uni szenzor és kapcsoló bemeneti modul
A Shelly Uni egy apró, WiFi-s univerzális okosmodul, mely 12V-36V DC és 12V-24V AC tápról is működik. Használható akár 3 db DS18B20 vízálló rúdhőmérő csatlakoztatásához, vagy egy DHT22 páratartalom érzékelő csatlakoztatásához is, két digitális bemenetére akár kapcsolót is rákapcsolhatunk (2.2V-36V DC és 12V-24V AC között). De van rajta ADC, azaz analóg-digitális jelátalakító is, melyre egyéb analóg szenzorok is ráköthetőek. Kimeneti oldalon két áramkört is képes kapcsolni, akár potenciál-mentes szárazkontakt kapcsolással, akár max. 36V AC-t és 24V DC-t (0,1A-ig).
A Shelly Uni az európai gyártó 2020 őszi újdonsága, a világ egyik legkisebb okoseszköze, mellyel hagyományos eszközök utólag felokosíthatóak: a Shelly i3-hoz hasonlóan képes hagyományos fizikai kapcsolók vagy más relék kapcsolási jelét érzékelni, és a Shelly hőmérséklet adapterhez hasonlóan ráköthetőek digitális hőmérők is. Más Shelly eszközökhöz hasonlóan ez is egy Wi-Fi-vel felszerelt okoseszköz, a Shelly Cloud app-hoz és felhő szolgáltatással is a Shelly által támogatott egyéb rendszerekkel is kompatibilis.
A Shelly UNI Egy igazán sokoldalú, univerzális kis eszköz, hiszen:
az eszköz kifejezetten univerzális a tápellátását illetően, hiszen a Shelly Uni működik 12V-36V DC és 12V-24V AC tápról is. Két digitális bemenettel is fel van szerelve, melyeken a működési táptól független feszültségeket tud kezelni: 2.2V-36V DC és 12V-24V AC.
univerzális a kimeneti oldal is: a két potenciál mentes kimenetén való kapcsolást a bemeneti oldal is képes vezérelni, de azoktól függetlenül is vezérelhetjük, képes kapcsolni max. 36V AC-ig és 24V DC-ig, mindkét esetben maximum 100 mA-t.
fel van szerelve egy univerzális ADC-vel, azaz analóg-digitális jelátalakítóval is, mely 0-30 V DC-t képes kezelni, kettős tartománykezelése (0-12V és 12-30V) miatt kivételesen nagy pontosságot biztosít.
akár 3 db DS18B20 vízálló rúdhőmérőt vagy 1 db DHT22 páratartalom érzékelőt is csatlakoztathatunk, melyek adatai alapján kapcsolhatjuk a kimeneti oldalt, helyi vagy felhős Scene-eket / Okosvezérléseket.
Bár nincs saját külső védőtokja, egy átlátszó szigetelőburkolat megvédi a magas páratartalomtól, a portól és a rövidzárlat veszélyétől.
Igazán sokoldalú felhasználásra alkalmas: 0-36V között működú digitális bemenetére például ráköthetjük akár a csengő gombját is, és a Shelly App Scene (Okosvezérlés) funkciója segítségével értesítést vagy email-t küldhetünk a telefonunkra vele.
A vezérelhető kimenetének köszönhetően alkalmas hagyományos háztartási eszközökbe való beépítésre és azok vezérlésére is.
A ráköthető digitális hőmérők és páratartalom érzékelők okán pedig az egyik legolcsóbb és legegyszerűbb módot biztosítja szenzorok adatainak feldolgozására. A dual ADC-re pedig lényegében bármilyen analóg szenzor ráköthető (akár pl. vízszint érzékelő) és akár tartályok feltöltését is vezérelhetjük a segítségével.
A két potenciál-mentes kimenetére pedig ráköthetünk 36V DC vagy 24V AC (max. 0,1A / 0,3W) kapcsolást is, így a legtöbb hagyományos háztartási vagy más eszközbe építve azokat utólag felokosíthatjuk.
Tipp: akár egy lakóautót automatizálhatsz vele: konnektorok, világítás, ajtó állapot, vízszivárgás, víz- és levegő hőmérséklet mérése stb.
Támogatott üzemmódok:
felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://my.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár
működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt, vagy olvashatjuk le pl. az elmentett fogyasztási adatokat.
Cloud üzemmód esetén a Shelly eszközök a Shelly Cloud Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)
Lehetoség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Cloud használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.
A Shelly Uni okosvezérléshez a gyártó saját okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.
Integrációk:
A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. A Shelly eszközöktől megszokott módon már a gyári firmware is támogat egy sornyi integrációt, többek között a REST API-t, MQTT-t, CoAP-t, Alexa-t, Google Home-ot, és a Samsung Smart Things platformot, azaz szinte minden jelentős automatizálási platformmal könnyen integrálható.
Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:
MQTT
HomeSeer
ioBroker
Home Assistant
openHAB
Domoticz
SYMCAN
nymea
Hubitat
Hoobs
REST API
További információk
Tömeg 0,021 kg
Méretek 2,0 × 3,3 × 1,3 cm
WiFi szabványok
802.11 b/g/n (2.4GHz)
WiFi kapcsolat
igen
Vezérelt áramkör
feszültségmentes (száraz) kontaktus, max. 36V AC, max. 24V DC
Túlmelegedés-védelem
nem
Túlfeszültség-védelem
nem
Terméktípus
szenzor és kapcsoló bemeneti okosmodul
Támogatott integrációk
Amazon Echo, Google Home, HomeSeer, openHAB, Home Assistant, ioBroker, Hubitat, Hoobs, Symcan, Domoticz, nymea, SmartThings (beta), REST API
Időzíthető
Hangvezérléssel kapcsolható
Amazon Alexa és Google Assistant kompatibilis
Maximális teljesítmény
mindkét kimeneten egyenként 0,1A (max. 36V AC-ig és 24V DC-ig)
Gyártói okostelefonos app
igen, ingyenes app (Shelly Cloud) (iOS, Android)
RF / rádióvezérlés (433.92MHz)
nem
REST API támogatás (gyári firmware-rel)
igen
Működési hőmérséklet-tartomány
-10? – 50?
Fogyasztás
max. 1W
MQTT támogatás (gyári firmware-rel)
igen
Gyártó
Shelly
_Távvezérlési módok
Wi-Fi
Alternatív kapcsolás / keresztváltó kapcsolás
nem
Szín
külső védőborítás nélkül
Értesítési funkciók
Shelly Cloud Scene (jelenetből): email küldése, Shelly app értesítés
Előzmények
igen: ki/bekapcsolási előzmények az app-ban (Shelly fiókonként a legutolsó 50 esemény)
DIN-sínre szerelhető
nem
Bemenet külső kapcsoló számára
igen 2 bemenet: 2,2V-36V DC és 12V-24V AC-t képes fogadni
Bekötés
12V-36V DC, 12V-24V AC
Fogyasztásmérő
nem
Eszköz működési betáp
12V-36V DC, 12V-24V AC
Helyi hálózati üzemmód (gyári firmware-rel)
igen, működhet csak helyi hálózati üzemmódban, teljes funkcionalitással (beállítható)
Webes (böngészős) admin felület
igen, az app-pal szinte megegyező funkionalitás
_Termék típusa
kapcsolórelé, szenzorok, érzékelők
Áramkörök száma
2
Cloud üzemmód (gyári firmware-rel)
igen, működhet a Shelly felhőre kapcsolva (beállítható)
Fizikai ki/be kapcsológomb
nem
Interneten vezérelhető
igen
Kapcsoló / kapcsolórelé
igen, két feszültségmentes kapcsolásra képes kimenete van
_Mukodesi_betap
AC (32V alatt), DC (60V alatt)
Zigbee kapcsolat
nem
NO/NC kapcsolás
nem
Dimmelhető / Fényerőszabályozható
nem
Impulzus- / billenőkapcsolás
igen, auto on és auto off beállítási lehetőség is van
MCRPDC kód
RDC15
Gyári cikkszám
3800235262368
MCADDC kód
RDC15
|
