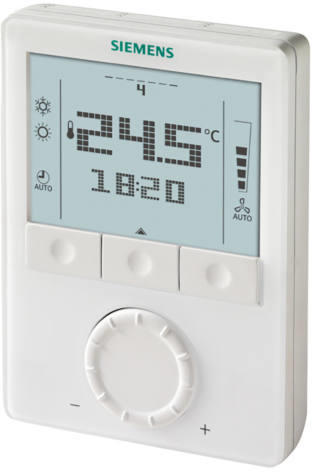

SIEMENS RDG100T TERMOSZTÁT

RDG100T fan-coil helyiség termosztát LCD kijelző Fan-coil alkalmazásokhoz Univerzális alkalmazásokhoz DX típusú kompresszoros alkalmazásokhoz Infravörös vevőegység Automatikus időprogram 8 programozható időzítéssel RDG100.. AC 230 V tápfeszültségű, ON/OFF, 3-pont. vagy PWM kimenetekkel Működési módok: Komfort, Energiatakarékos és Védelem (Készenlét) • Automatikus vagy manuális ventilátorszabályozás 3 multifunkcionális bemenet kártya-kontaktushoz, külső érzékelőhöz, stb. • Automatikus vagy manuális fűtés/hűtés átváltás • Állítható üzembehelyezési és szabályozási paraméterek • Minimum és maximum hőmérséklet korlátozás • Háttérvilágított kijelző • Infravörös vevőegység • Automatikus időprogram 8 programozható időzítéssel A helyiségtermosztátok az alábbi rendszerekhez alkalmazhatók: Fan coil eszközök ON/OFF (BE/KI) vagy modulációs szabályozó kimeneteken keresztül: • 2-csöves rendszer • 2- csöves rendszer elektromos fűtővel • 2- csöves rendszer és radiátoros / padlófűtés • 4- csöves rendszer • 4- csöves rendszer elektromos fűtővel • 2-fokozatú fűtési vagy hűtési rendszer Hűtött / fűtött mennyezetek (vagy radiátorok) ON/OFF (BE/KI) vagy modulációs szabályozó kimeneteken keresztül: • Hűtött / fűtött mennyezet • Hűtött / fűtött mennyezet elektromos fűtővel • Hűtött / fűtött mennyezet és radiátoros / padlófűtés • Hűtött / fűtött mennyezet, 2-fokozatú hűtés vagy fűtés Hőszivattyúk DX típusú rendszerekben: • 1-fokozatú kompresszor fűtésre vagy hűtésre • 1- fokozatú kompresszor fűtésre vagy hűtésre elektromos fűtővel • 1- fokozatú kompresszor fűtésre vagy hűtésre és radiátoros / padlófűtés • 1- fokozatú kompresszor fűtésre vagy hűtésre visszatérő szeleppel • 2- fokozatú kompresszor fűtésre vagy hűtésre Funkciók • Helyiséghőmérséklet fenntartása a beépített hőmérsékletérzékelő vagy külső hőmérsékletérzékelő / visszatérő léghőmérséklet érzékelő jele alapján • Automatikus vagy manuális átváltás a fűtés és hűtés mód között • Alkalmazások kiválasztása DIP kapcsolók segítségével • Működési mód kiválasztása a készüléken található kiválasztó gomb segítségével • Egy- vagy 3-fokozatú illetve DC 0…10 V-os ventilátorszabályozás (automatikus vagy manuális) • Helyiséghőmérséklet vagy beállított érték kijelzése °C és/vagy °F-ben • Minimum és maximum hőmérséklet korlátozás • Billentyűzár (automatikus vagy manuális) • Három multifunkcionális bemenet, szabadon kiválasztható: – Működési mód váltó kontaktus (kártya-kontaktus, ablak-kontaktus, stb) – Automatikus fűtés/hűtés átkapcsoló érzékelő – Külső helyiséghőmérséklet érzékelő vagy visszatérő léghőmérséklet érzékelő – Harmatpont érzékelő – Elektromos fűtő engedélyezés – Hiba bemenet • Kiegészítő ventilátorszabályozási funkciók, pl. ventilátor megjáratás, ventilátor indítás, fűtéstől/hűtéstől függő ventilátorműködés, ventilátor indítás késleltetése a rendszerben ON / OFF szabályozással • Tisztítási funkció 2-járatú szeleppel összekapcsolva a rendszerben automatikus fűtés/hűtés átváltással • Ventilátorszűrő tisztításra emlékeztető funkció • Padlófűtés hőmérséklet korlátozása • Üzembehelyezési és szabályozási paraméterek gyári értékeinek visszatöltése • Heti időprogram: 8 programozható időzítő a Komfort és Energiatakarékos mód közti átkapcsoláshoz • Infravörös távvezérlés Működtető feszültség AC 230 V + 10/-15 % Frekvencia 50/60 Hz Áramfelvétel Max 18 VA Ventilátor kimenet Q1, Q2, Q3 - N Névleges teljesítmény AC 230V, Max. 5(4) A Szabályozó kimenetek névleges teljesítménye Y1, Y2, Y3, Y4-N (RDG100) Y11-N / /Y21-N (N.O.) (RDG110) AC 230 V, max. 1 A AC 230 V, max. 5(3) A Multifunkcionális bemenet X1-M/X2-M Hőmérsékletérzékelő bemenet: Típusa Digitális bemenet: Működés jellege Kontaktus érzékelő Feszültség elleni szigetelés D1-GND Működés jellege Kontaktus érzékelő Feszültség elleni szigetelés QAH11.1 (NTC) Kiválasztható (N.O./N.C.) DC 0…5 V / max 5 mA N/A, hálózati feszültség Kiválasztható (N.O. / N.C.) SELV DC 6…15 V / 3…6 mA 3.75 kV, erősített szigetelés Funkció bemenet: Külső hőmérséklet érzékelő, fűtés/hűtés átváltó érzékelő, működési mód váltó kontaktus, harmatpont érzékelő kontaktus, elektromos fűtő engedélyező kontaktus, hiba jelző kontaktus Kiválasztható
