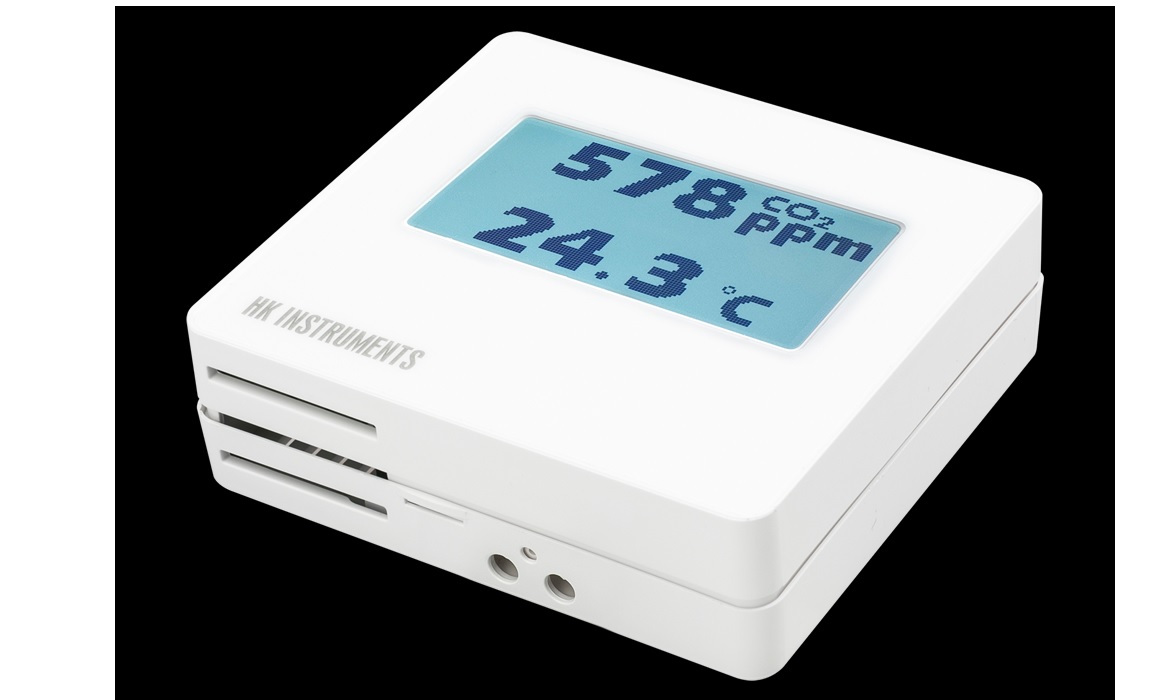

CDT2000 Többfunkciós CO 2 távadók épületautomatizálási rendszerekhez A CDT sorozatú levegőminőség-távadókat a HVAC/R ipar épületautomatizálási rendszereihez tervezték. A CDT sorozat a szén-dioxidot (CO 2 ) méri az ipari szabvány NDIR mérési elvének felhasználásával és a hőmérsékletet (T). Ugyanebben a készülékben opcionális relatív páratartalom (rH) mérés is elérhető. A CDT sorozatú készülékek nagy érintőképernyős kijelzővel is elérhetők, így a készülék konfigurálása gyors és egyszerű. A CDT2000 sorozatú távadók automatikusan kalibrálják magukat az ABC logic TM segítségével . Az ABC logic TM megköveteli, hogy a térben, ahol a távadót használják, napi négy órán keresztül üresnek kell lennie, hogy a beltéri CO 2 koncentráció a külső szintre csökkenjen. A CDT2000-DC egy kétcsatornás modell, mérőcsatornával és referenciacsatornával, amely folyamatos összehasonlítást és ennek megfelelő beállítást végez. A CDT2000-DC olyan épületekhez is alkalmas, amelyek folyamatosan laknak. A CDT sorozatú eszközök a következők: • Külön mezőben konfigurálható kimenet minden mérési paraméterhez (CO 2 , rH, T) • Arányos kimeneti lehetőségek, beleértve: feszültség (0–10 V, 2–10 V) és áram (4–20 mA) • Offset funkció, amely lehetővé teszi az egyes mérési paraméterek (CO 2 , rH, T) terepen történő kalibrálását • Időhosszabbító gomb, amely lehetővé teszi a szellőztetés manuális fokozását az érintőképernyős kijelző segítségével (relével ellátott modellek) A CDT2000 sorozatú készülék opciói: • 2” x 3” érintőképernyő • Helyszínen konfigurálható relé a három paraméter bármelyikéhez • Modbus konfiguráció Műszaki információk Pontosság: CO 2 : ±40 ppm + a leolvasás 3 %-a, tipikus egyenáramú modell: 75 ppm vagy a leolvasás 10 %-a (amelyik nagyobb) Hőmérséklet: <0,5 °C Relatív páratartalom: ±2…3 % rH 0…50 °C-on és 10…90 % rH A teljes hibasáv tartalmazza a pontosságot, a hiszterézist és a hőmérsékleti hatást 5...50 °C és 10–90 % rH felett Mérőelemek: Hőmérséklet érzékelő: Pt1000 / integrált (rH-méréssel rendelkező modellek), nem diszperzív infravörös (NDIR) CO 2 érzékelő, hőre keményedő polimer kapacitív páratartalom érzékelő elem Mértékegységek: ppm, °C, % rH Kalibráció: Automatikus önkalibrálás, ABC Logic TM vagy folyamatos összehasonlítás (DC) Tápfeszültség: 24 VDC/VAC ±10 % 1. kimeneti jel: 0/2…10 V vagy 4…20 mA (lineárisan CO 2 -re ) (2–10 V kimenet: kijelző szükséges) Opcionális 2. kimeneti jel: 0/2…10 V vagy 4…20 mA (lineáris-rH) (2–10 V kimenet: kijelző szükséges) 3. kimeneti jel: 0/2…10 V vagy 4…20 mA (lineáris hőmérséklettől) (2–10 V kimenet: kijelző szükséges) Opcionális relé kimenet: Potenciálmentes SPDT 250 VAC, 6 A / 30 VDC, 6 A állítható kapcsolási ponttal és hiszterézissel Üzemi hőmérséklet: 0...50°C Védelmi szabvány: IP20
