Szerelvénybetét GESR7 U szürke

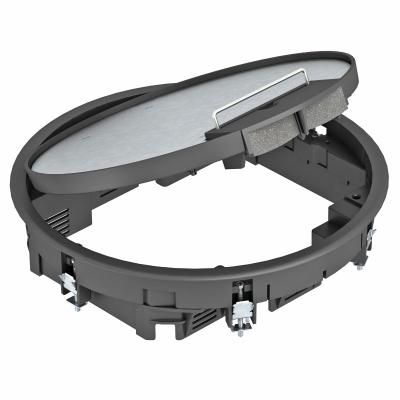

GESR7 univerzális szerelvénybeépítő egység A GESR típusú kerek, padlószintű beépítőegységek a szabványnak megfelelően csak száraz ápolású padlós száraz helyiségekben használhatók. A megfelelő padló alatti rendszerek szerelvénydobozainak és csatornáinak a fedlapjaiba, valamint üreges padlókba és álpadlókba építhetők be. A minimális beépítési mélység 70, ill. 75 mm. A szerelvénybeépítő egységek a következőkből állnak: szőnyegvédő-keret raszterlétrákkal ellátott szerelvénykehely-betétkeretekkel együtt, a szerelvénykelyhek 5 mm-es lépésekben történő fokozatos, max. 20 mm-rel történő lesüllyesztéséhez, továbbá egy csapófedél, amely elveszíthetetlenül rögzítve van a szőnyegvédő-kerethez, reteszelhető és önműködően bezáródó. A csapófedél 4 mm-es tűzi horganyzott acéllemezből készült stabil nyomásfelvevő lappal, egy elfordítható szivacstömítésű kábelkivezetővel és a fedél nyitására szolgáló süllyeszthető fogantyúval rendelkezik. A csapófedélben lévő 5 vagy 10 mm-es bemélyedés a padlóburkolat befogadására szolgál. A dugaszolóaljzatok rendelkezésére álló beépítési helyek miatt a fogyasztók csatlakoztatásához oldalkivezetéses dugvilla alkalmazását javasoljuk. A csatlakozók magassága (érintkező villa nélkül) 27 és 47 mm közé eshet. 47 mm csatlakozó-magasság esetén az esztrichnek legalább 80 mm magasnak kell lennie. Max. 10 darab Modul 45 típusú szerelvény építhető be.
