Gyártói cikkszám: | PQRM5100 31 U125 I1 2IA |
Márka: | DATCON |
Cikkszám: | DAT-PQRM5100 |

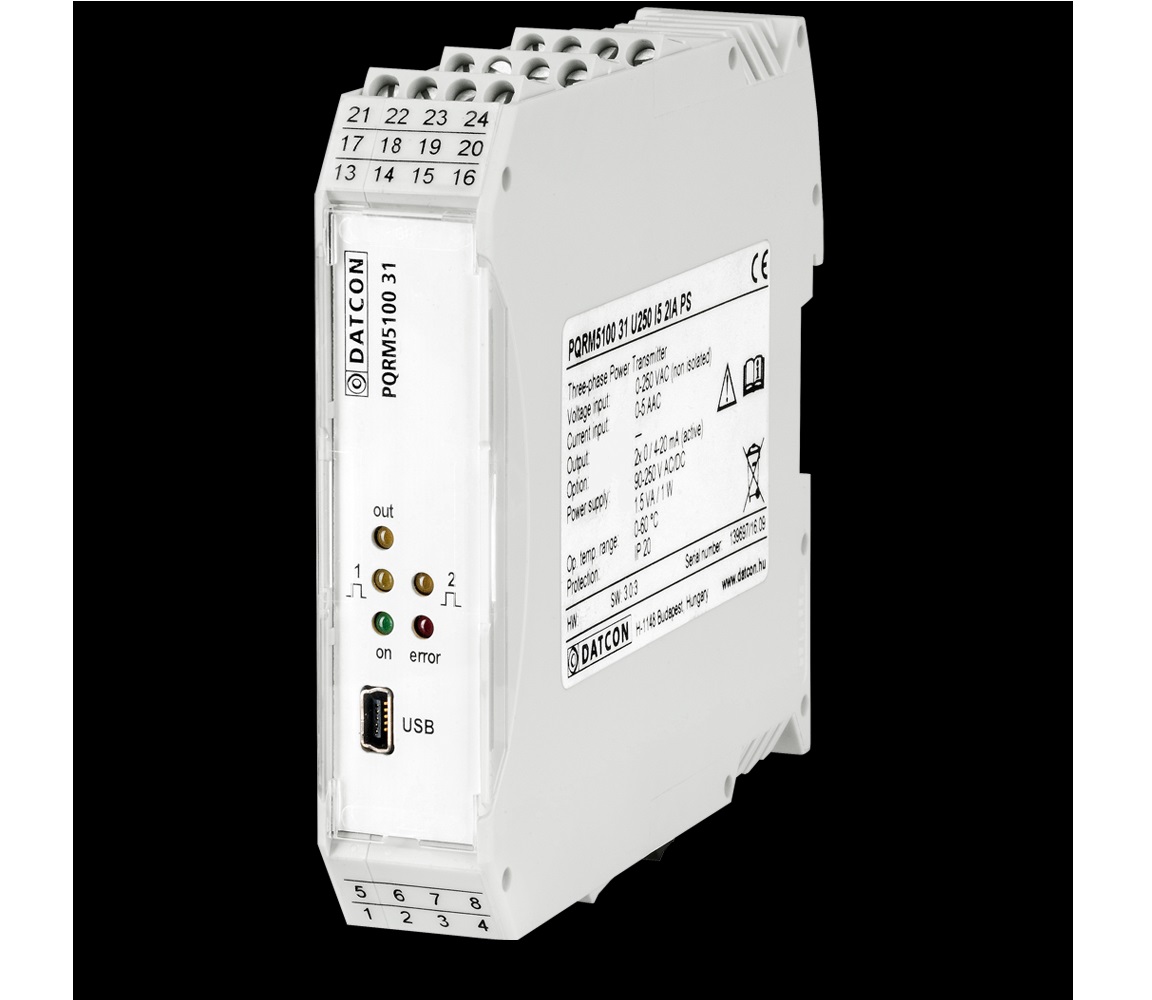

Megnevezés teljes név: | Távadó háromfázisú multifunkciós PQRM5100 31 U125 I1 2IA |
PQRM5100 31 Háromfázisú multifunkciós teljesítmény-távadó PQRM5100 31 U125 I1 2IA Termékleírás A PQRM5100 31 … háromfázisú multifunkciós teljesítmény-távadó a háromfázisú hálózat és fogyasztó 51 féle jellemzőjének mérésére alkalmas: fázisfeszültség és fázisáram effektív értéke, vonali feszültségek effektív értéke hatásos teljesítmény, meddő teljesítmény, látszólagos teljesítmény, teljesítménytényező, fázisonként és összegzetten hálózatból felvett villamos energia, hálózatra termelt villamos energia, induktív meddő energia, kapacitív meddő energia fázisonként és összegzetten frekvencia, fázisszög. A távadó feszültségbemenetei galvanikusan csatoltak, az árambemeneteit szélessávú áramváltó választja el a mérendő hálózattól. A 0-5 AAC / 0-1 AAC * áram-, illetve 0-125 VAC / 0-250 VAC * feszültségbemenetek teljesítik a CAT III mérési kategória előírásait. A PQRM5100 31 … az alábbi kimeneti opciókkal rendelhető**: 2 db 0-20 mA / 4-20 mA jelszintű – a készülék egyéb részeitől galvanikusan elválasztott – áramkimenet. A kimenetek bármely mért értékhez hozzárendelhetők és szabadon skálázhatók. RS485, galvanikusan elválasztott kommunikációs kimenet, Modbus RTU / ASCII Slave protokollal, amely lehetővé teszi valamennyi mért érték kommunikációs úton történő kiolvasását, PLC vagy számítógép segítségével. A készülék rendelkezik még két, galvanikusan elválasztott, félvezetős kétállapotú kimenettel, amelyek konfigurálhatók, mint fogyasztásimpulzus- kimenetek, mint határérték-kimenetek, illetve teljesítménykorlátozás-kimenetek. PC-n futó, egyszerű konfiguráló programmal adhatók meg és tölthetők le a működési paraméterek: áramváltó, feszültségváltó áttételek, határértékek, határérték-üzemmódok, -kimenetek konfigurálása, skálázása, teljesítménykorlátozás, stb. A program lehetővé teszi valamennyi mért érték folyamatos monitorozását. A készülék USB porton keresztül csatlakoztatható a konfiguráló számítógéphez. A távadók 24 VDC ±10% (PQRM5100 31 …) vagy 230 V AC/DC ±10% (PQRM5100 31 … PS) tápellátással rendelhetők.
