| Osztály: | Kontaktor működtetőtekercs |

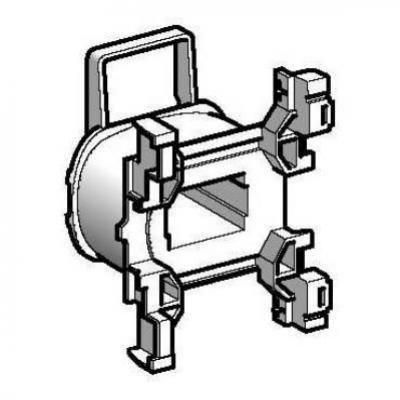

| Gyártói megnevezés | Tekercs, 48VAC (LC1D09-től LC1D38-ig) |
| Gyártói cikkszám | LXD1E7 |
| Vonalkód | 3389110467710 |
| Márka | SCHNEIDER |
| Cikkszám | S9LXD1E7 |
| Megnevezés teljes név | Tekercs 48V/50Hz D09-38-IG |
|
Leírás: Range TeSys
Termék vagy komponens típusa Védőrelé tekercs
Készülék rövid megnevezése LXD1
Control circuit type AC 50/60 Hz
Vezérlőkör feszültség 48 V AC 50/60 Hz
Átlagos ellenállás 21.7 Ohm at 20 °C
Zárt áramkör induktanciája 0.87 H
Termékkompatibilitás CAD
LC1D09...D38
LC1DT20...DT40
Mechanikus tartósság 15 Mcycles
Üzemelési ráta 3600 cikl/h <= 60 °C
Tekercseléstechnológia Without built-in suppressor module
Vezérlőkör feszültség korlátok 0,3...0,6 Uc 60 °C kidobás 50/60 Hz
0,8...1,1 Uc 60 °C működési 50 Hz
0,85...1,1 Uc 60 °C működési 60 Hz
Bekapcsolási túláram VA-ban 70 VA at 20 °C (cos f 0.75) 60 Hz
70 VA at 20 °C (cos f 0.75) 50 Hz
Tartási áramfogyasztás VA-ban 7 VA at 20 °C (cos f 0.3) 50 Hz
7.5 VA at 20 °C (cos f 0.3) 60 Hz
Hőveszteség 2...3 W at 50/60 Hz
|
|
| Névleges tekercsfeszültség AC (50 Hz)-nél: | 48-48 V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | 48-48 V |
| Névleges tekercsfeszültség DC-nél: | --- V |
| Működtetés feszültségtípusa: | AC |
