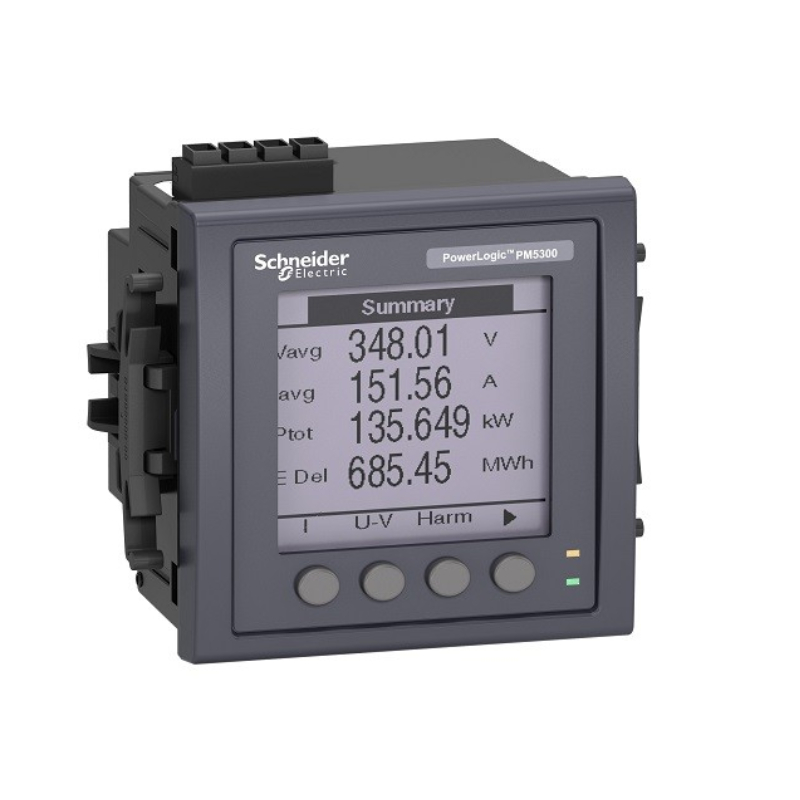

PM5340 Teljesítménymérő, Ethernet, memória, 2DI / 2DO / 2 Relé kimenet, riasztások, 100-415 V AC
Gyártói cikkszám
METSEPM5340
Vonalkód
3606480624520
Szín
FEKETE
Márka
SCHNEIDER
Cikkszám
S9METSEPM5
Leírás:
PM5340 Teljesítménymérő, Ethernet, memória, 2DI / 2DO / 2 Relé kimenet, riasztások, 100-415 V AC
Energiaellátás minőségének vizsgálata a 31. harmonikusig
Több tarifás
Energiafelügyelet
Mérés típusa:
Current
Voltage
Frequency
Telejsítménytényező
Energia
Hatásos és meddő teljesítmény
Hálózati feszültség:
100...415 V AC 45...65 Hz
125...250 V DC
hálózati frekvencia:
60 Hz
50 Hz
[In] névleges áramerősség:
5 A
1 A
Hálózat típusa:
3P
1P+N
3P+N
teljesítményigény VA-ban:
10 VA -415 V
Helyi jelzés:
80 ms 120 V AC jellegzetes
100 ms 230 V AC jellegzetes
100 ms 415 V AC jellegzetes
kijelző típusa:
Háttérmegvilágítású LCD
kijelző felbontása:
128 x 128 pixel
mintavételi sebesség:
64 minta/ciklus
mért áram:
10…9000 mA
analóg bemenet típusa:
feszültség (impedancia 5 MOhm)
áram (impedancia 0,3 mOhm)
mérési feszültség:
35…690 V AC 45...65 Hz fázisok között
20…400 V AC 45...65 Hz fázis és nulla között
frekvencia méréstartomány:
45…65 Hz
bemenetek száma:
2 digitális
mérési pontosság:
Hatásos energia +/- 0.5 %
Meddő energia +/- 2%
Aktív tápfeszültség +/- 0.5 %
Látszólagos teljesítmény +/- 0.5 %
Frekvencia +/- 0.05 %
Telejsítménytényező +/- 0.005
Áram +/- 0.5 %
Feszültség +/- 0.5 %
pontossági osztály:
0.5S osztály hatásos energia megfelel IEC 62053-22
kimenetek száma:
2 relé
2 digitális,
megjelenített információ:
Díjszabás (4)
kommunikációs port protokoll:
Modbus TCP/IP -10/100 Mbit/s, szigetelés 2500 V
BACnet IP
kommunikációs port típusa:
Ethernet
adatrögzítés:
Adatnaplók
Riasztási naplók
Időbélyegzés
Eseménynaplók
Pillanatnyi értékek min/max
Karbantartási naplók
memóriakapacitás:
256 kB
csatlakozás típusa:
Feszültségkör: csavaros kapocstömb4
Vezérlő áramkör: csavaros kapocstömb2
Áramátalakító: csavaros kapocstömb6
Bemeneti / kimeneti áramkör: csavaros kapocstömb6
Relé kimenet: csavaros kapocstömb4
Ethernet hálózat: RJ45-ös csatlakozó
szerelési mód:
Szintbe szerelt
szerelési támogatás:
Váz
szabványok:
EN 50470-1
IEC 62053-24
IEC 60529
UL 61010-1
IEC 62053-22
EN 50470-3
IEC 61557-12
terméktanúsítvány:
CE megfelel IEC 61010-1
CULus megfelel UL 61010-1
Műszaki leírás
Szerelési mód:
frontoldali szerelésre
Szélesség:
112
Kivitel:
mérőtranszformátor
Magasság:
101.2
Mélység:
89
Feszültség fajtája:
AC/DC
Mérési-érték tároló:
igen
Jelzés/kijelző:
grafikus
Kijelző:
LCD
Frekvenciamérés:
igen
Maximális áram (Imax):
20
Meddő teljesítmény:
igen
Pontossági osztály:
0.5
Felsőhullámmérés:
igen
Méréstartomány:
35-690 mm
Teljesítményfaktor:
igen
Hatásos teljesítmény:
igen
Látszólagos teljesítmény:
igen
Fázisszög (cos phi):
igen
Digitális bemenetek száma:
2
Digitális kimenetek száma:
4
Tápfeszültség feszültségfajtája:
AC/DC
LON protokollt támogatja:
nem
PROFIBUS protokollt támogatja:
nem
MODBUS protokollt támogatja:
igen
Egyéb bus-rendszerek protokollját támogatja:
igen
Védettség (IP), elülső oldali:
egyéb
Ethernet-csatlakozó/csatlakozás:
1
Maximumérték-memória:
igen
Minimálérték-memória:
igen
Árammérő:
igen
Meddő teljesítmény mérő:
igen
Fordulatszámmérő:
nem
Frekvenciamérő:
igen
Impulzusszámláló:
nem
Feszültségmérő:
igen
Hatásos teljesítményt mérő műszer:
igen
Kommunikációs illesztőhellyel, RS-485:
nem
Csatlakoztatható vezeték-keresztmetszet (tömör):
0.82-3.31
PROFINET IO protokoll támogatása:
nem
Tápfeszültség AC 50 Hz-nél:
100-415
Tápfeszültség AC 60 Hz-nél:
100-415
Tápfeszültség DC-nél:
125-250
RJ-dugaszolóhoz alkalmas:
igen
Kalibrálva:
nem
Impulzuskimenet:
optikai
Pólustípus:
háromvezetékes / négyvezetékes
Tehermenet méréstípusa:
igen
Névleges áram (In):
5
Frekvencia méréstartomány:
47-63
Kijelző felbontása (vízszintes):
128
Kijelző felbontása (függőleges):
128
Hatásos energia mérés pontossági osztálya az IEC 62053-22 szerint:
0,5S
Meddő energia mérés pontossági osztálya az IEC 62053-23 szerint:
egyéb
Mintavételezési frekvencia:
6400
Feszültségmérő bemenetek száma:
4
Árammérő bemenetek száma:
6
IEC 61850 Ethernet protokoll támogatása:
nem
OPC UA PubSub protokoll támogatása:
nem
Ellenőrzési naplóval:
nem
Firmware aláírással:
nem
Biztonsági események naplózásával (biztonsági eseménynapló):
