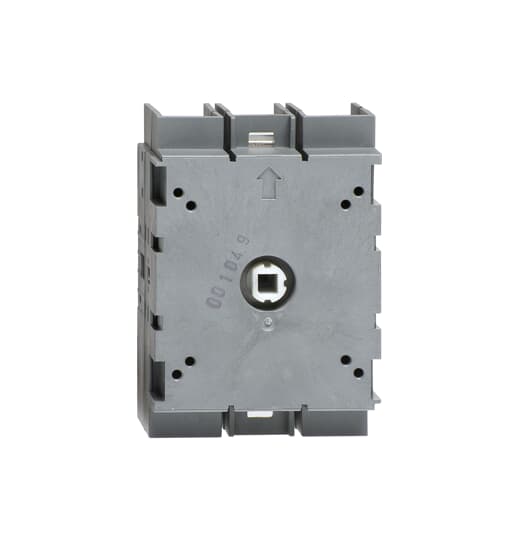

TERHELÉSKAPCSOLÓ 100A 3P 400V IP20

3 pólusú, elölről működtetett, ajtóra szerelhető, szakaszoló / nem olvadó kapcsoló elülső védett szorítókapcsokkal, a fogantyú és a tengely nem tartozék. Méretek Termék nettó szélessége:70 mm Termék nettó magassága:100 mm Termék nettó mélysége/hossza:66,5 mm A termék nettó tömege:0,415 kg Műszaki Névleges üzemi áram AC-21A (I e ):(380 ... 415 V) 100 A (500 V) 100 A (690 V) 100 A Névleges üzemi áram AC-22A (I e ):(380 ... 415 V) 100 A (500 V) 100 A (690 V) 100 A Névleges üzemi áram AC-23A (I e ):(380 ... 415 V) 80 A (500 V) 60 A (690 V) 40 A Névleges működési teljesítmény AC-23A (P e ):(220 ... 240 V) 22 kW (400 ... 415 V) 37 kW (500 V) 37 kW (690 V) 37 kW Hagyományos szabadlevegős hőáram (I. ) :? = 40 °C 115 A Hagyományos hőáram (I the ):Teljesen zárt 115 A Névleges impulzusállósági feszültség (U imp ):8 kV Névleges szigetelési feszültség (U i ):acc. az IEC/EN 60664-1 750 V szerint Névleges üzemi feszültség:Fő áramkör 750 V Névleges rövidzárlati kapacitás (I cm ):(690 V) 3,6 kA Névleges rövid idejű ellenállási áram alacsony feszültség (I cw ):1 másodpercre 2,5 kA Névleges feltételes rövidzárlati áram (Inc ) :(125 A biztosíték, 415 V) 50 kA (125 A biztosíték, 690 V) 10 kA (63 A biztosíték, 690 V) 50 kA Energia veszteség:Névleges működési feltételeknél pólusonként 4,0 W Szennyezettségi fok:3 Fogantyú típusa:A fogantyú és a tengely nem tartozék A kapcsolók működési mechanizmusa:Mechanizmus a kapcsoló tetején Fázisok közötti távolság:Alapértelmezett A vonali terminálok elhelyezkedése:Felülről - Alulról Alulról - Felülről Üzemmód:Elölről működtetett Szabványok:IEC 60947-3 / UL 98 / CSA C22.2 NO.4 Speciális funkciók:Nem Szerelés típusa:Ajtó szerelés Pólusok száma:3 Kábel keresztmetszete:Cu 10 ... 70 mm2 Védettségi fok:Elülső IP20 Terminál típusa:Csavaros csatlakozók Meghúzás:acc. IEC 60947-1 6 N·m Mechanikai tartósság:20000 Zár típusa:Nem Műszaki UL/CSA Maximális üzemi feszültség UL/CSA:600 V Amper-érték:100 A UL/CSA lóerő-besorolás:(110 ... 120 V AC) Egyfázisú 5 LE (240 V AC) Egyfázisú 15 Hp (440 ... 480 V AC) Egyfázisú 25 LE (550 ... 600 V AC) Egyfázisú 20 LE (220 ... 240 V AC) Háromfázisú 30 LE (440 ... 480 V AC) Háromfázisú 50 LE (550 ... 600 V AC) Háromfázisú 50 LE Meghúzás:acc. IEC 60947-1 6 N·m Meghúzási nyomaték UL/CSA:55 in·lb Környezeti RoHS állapot:A 2011/65/EU EU-irányelv és a 2015/863 módosítást követően, 2019. július 22. Környezetvédelmi információk:1SCC301264D0201 Toxic Substances Control Act – TSCA:1SCC011025D0201 Tanúsítványok és nyilatkozatok ATEX tanúsítvány:Nem szükséges tanúsítvány Megfelelőségi nyilatkozat – CE:1SCC301168D2702 REACH nyilatkozat:1SCC011021D0201 UL tanúsítvány:cULus tanúsítvány OT30-125
