| Gyártói megnevezés: | OT160G03 KAPCSOLÓ |
| Gyártói cikkszám: | 1SCA135134R1001 |
| Szín: | SZÜRKE |
| Márka: | ABB |
| Cikkszám: | ABB-OT160G03 |

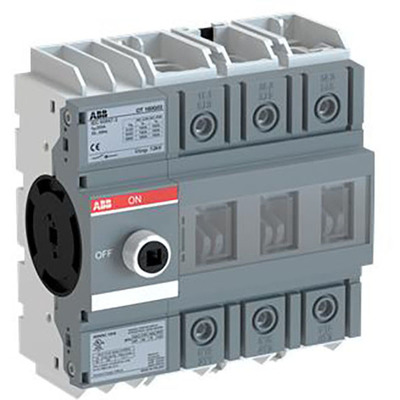

| Megnevezés teljes név: | Terheléskapcsoló 160A 3P 400V IP20 mellső működtetésű dinsínre vagy szerelőlapra |
3 pólusú, elölről működtetett, alapra szerelt kapcsoló-leválasztó védett bilincskapcsokkal, a fogantyú és a tengely nem tartozék. Méretek Termék nettó szélessége:123 mm Termék nettó magassága:130 mm Termék nettó mélysége/hossza:73 mm A termék nettó tömege:0,8 kg Műszaki Névleges üzemi áram AC-21A (I e ):(380 ... 415 V) 160 A (500 V) 160 A (690 V) 160 A Névleges üzemi áram AC-22A (I e ):(380 ... 415 V) 160 A (500 V) 160 A (690 V) 160 A Névleges üzemi áram AC-23A (I e ):(380 ... 415 V) 160 A (500 V) 160 A (690 V) 160 A Névleges működési teljesítmény AC-23A (P e ):(220 ... 240 V) 45 kW (400 ... 415 V) 75 kW (500 V) 90 kW (690 V) 132 kW Hagyományos szabadlevegős hőáram (I. ) :? = 40 °C 160 A Hagyományos hőáram (I the ):Teljesen zárt 160 A Névleges impulzusállósági feszültség (U imp ):12 kV Névleges szigetelési feszültség (U i ):acc. az IEC/EN 60664-1 1000 V szerint Névleges üzemi feszültség:Fő áramkör 1000 V Névleges rövidzárlati kapacitás (I cm ):(690 V) 12 kA Névleges rövid idejű ellenállási áram alacsony feszültség (I cw ):1 másodpercre 4 kA Névleges feltételes rövidzárlati áram (Inc ) :(200 A biztosíték, 500 V) 100 kA (200 A biztosíték, 690 V) 50 kA Energia veszteség:Névleges működési feltételek mellett pólusonként 6,5 W Szennyezettségi fok:3 Fogantyú típusa:A fogantyú és a tengely nem tartozék A kapcsolók működési mechanizmusa:Mechanizmus a 03 kapcsoló végén (bal oldal) Fázisok közötti távolság:Alapértelmezett A vonali terminálok elhelyezkedése:Felülről - Alulról Alulról - Felülről Üzemmód:Elöl és oldalt működtethető Szabványok:IEC 60947-3 / UL 98 / CSA C22.2 NO.4 Speciális funkciók:Nem Szerelés típusa:Alap rögzítés Pólusok száma:3 Kábel keresztmetszete:10 ... 70 mm2-rel Védettségi fok:Elülső IP20 Terminál típusa:Csavaros csatlakozók Meghúzás:acc. IEC 60947-1 6 N·m Mechanikai tartósság:20000 Zár típusa:Nem
