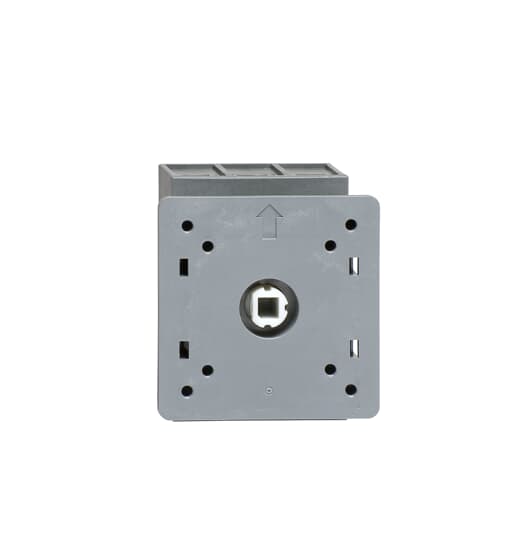

Gyártói megnevezés | OT80FT3 KAPCSOLÓ |
Gyártói cikkszám | 1SCA105431R1001 |
Szín | SZÜRKE |
Márka | ABB |
Cikkszám | ABB-OT80FT3 |
Leírás: 3 pólusú, elölről működtetett, ajtóra szerelhető szakaszoló / nem olvadó leválasztó kapcsoló védett bilincskapcsokkal, fogantyú nem tartozék.
Méretek
Termék nettó szélessége:65 mm
Termék nettó magassága:72 mm
Termék nettó mélysége/hossza:69 mm
A termék nettó tömege:0,26 kg
Műszaki
Névleges üzemi áram AC-21A (I e ):(380 ... 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Névleges üzemi áram AC-22A (I e ):(380 ... 415 V) 80 A
(500 V) 80 A
(690 V) 80 A
Névleges üzemi áram AC-23A (I e ):(380 ... 415 V) 75 A
(500 V) 58 A
(690 V) 20 A
Névleges működési teljesítmény AC-23A (P e ):(220 ... 240 V) 22 kW
(400 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 18,5 kW
Hagyományos szabadlevegős hőáram (I. ) :? = 40 °C 80 A
Hagyományos hőáram (I the ):Teljesen zárt 80 A
Névleges impulzusállósági feszültség (U imp ):8 kV
Névleges szigetelési feszültség (U i ):acc. az IEC/EN 60664-1 750 V szerint
Névleges üzemi feszültség:Fő áramkör 750 V
Névleges rövidzárlati kapacitás (I cm ):(690 V) 2,1 kA
Névleges rövid idejű ellenállási áram alacsony feszültség (I cw ):1 másodpercre 1,5 kA
Névleges feltételes rövidzárlati áram (Inc ) :(100 A biztosíték, ? 415 V) 50 kA
(100 A biztosíték, 500 V) 100 kA
(80 A biztosíték, 690 V) 50 kA
Energia veszteség:Névleges működési feltételeknél pólusonként 4,5 W
Szennyezettségi fok:3
Fogantyú típusa:A fogantyú és a tengely nem tartozék
A kapcsolók működési mechanizmusa:Mechanizmus a kapcsoló tetején
Fázisok közötti távolság:Alapértelmezett
A vonali terminálok elhelyezkedése:Felülről - Alulról
Alulról - Felülről
Üzemmód:Elölről működtetett
Szabványok:IEC 60947-3 / UL 508 / CSA C22.2 14. sz.
Speciális funkciók:Nem
Szerelés típusa:Ajtó szerelés
Pólusok száma:3
Kábel keresztmetszete:Cu 1,5 ... 35 mm2
Védettségi fok:Elülső IP20
Terminál típusa:Csavaros csatlakozók
Meghúzás:acc. IEC 60947-1 2 N·m
Mechanikai tartósság:20000
Zár típusa:Nem
Műszaki UL/CSA
Maximális üzemi feszültség UL/CSA:600 V
Amper-érték:80 A
UL/CSA lóerő-besorolás:(110 ... 120 V AC) Egyfázisú 2 LE
(240 V AC) Egyfázisú 10 Hp
(440 ... 480 V AC) Egyfázisú 20 LE
(550 ... 600 V AC) Egyfázisú 20 LE
(220 ... 240 V AC) Háromfázisú 20 LE
(440 ... 480 V AC) Háromfázisú 40 LE
(550 ... 600 V AC) Háromfázisú 40 LE
Meghúzás:acc. IEC 60947-1 2 N·m
Meghúzási nyomaték UL/CSA:18 in·lb
|
