Gyártói cikkszám | U-EK230E |
Cikkszám | SYS-UEK230E |
Megnevezés teljes név | TERMISZTOROS MOTORVÉDŐ U-EK230E |

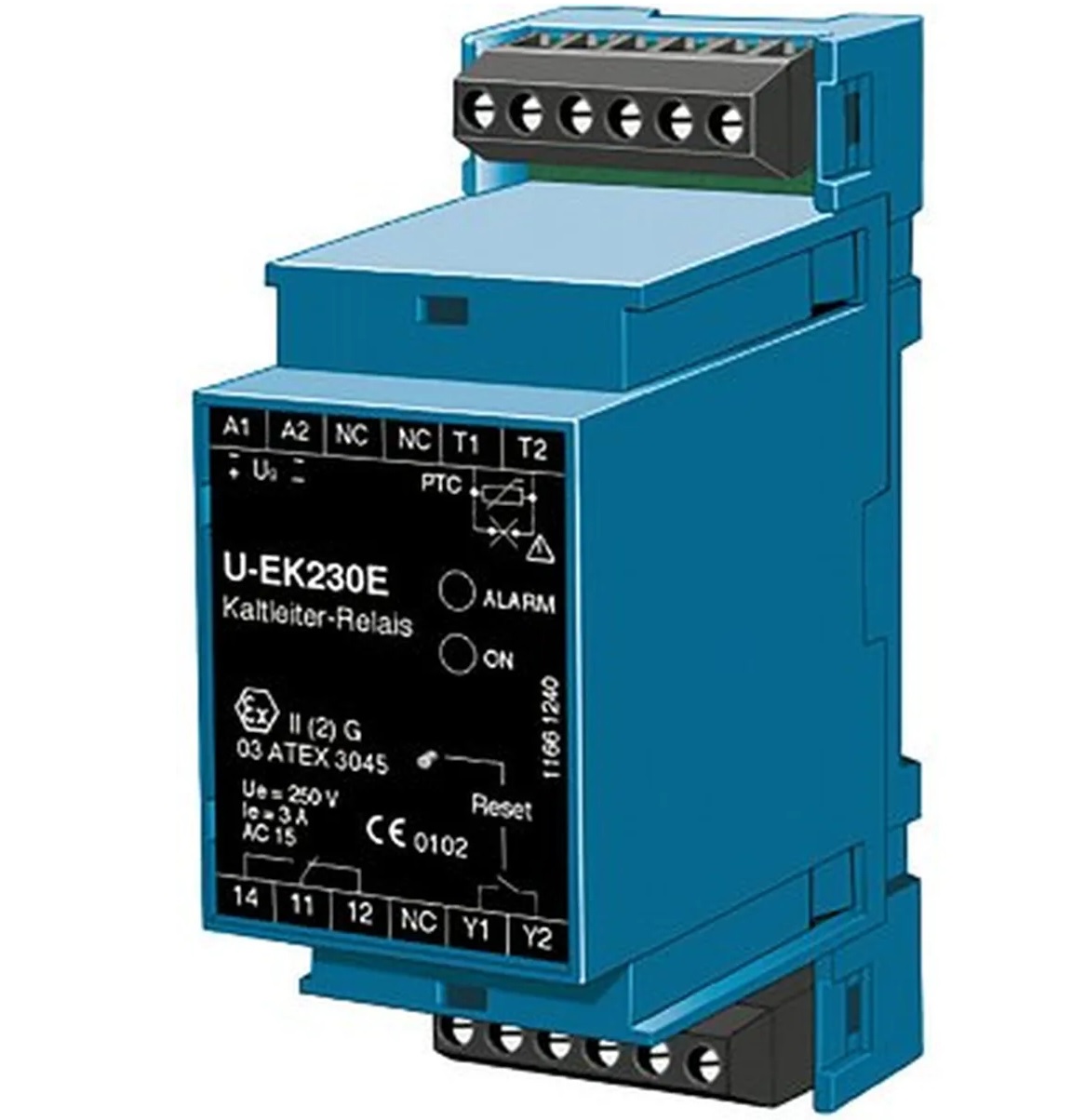

Leírás: U-EK230E Ex motorvédő #30199
Termisztoros motorvédő reléAz U-EK230E termisztoros motorvédő kapcsoló robbanásbiztos ventilátorok motorjának védelmére alkalmas (pl. DKEX, KTEX, TFDX). A készülék 35 mm-es tartósínre szerelhető fel. A ventilátormotornak hat sorbakapcsolt PTC termisztora van, fázistekercsenként 2 db, melyek villamos ellenállása nagymértékben függ a motor hőmérsékletétől. Amint a motor túllépi a megengedett hőmérsékletet, erősen megnő a PTC ellenállása, melynek hatására kiold a motorvédő kapcsoló.A motorvédő kioldásakor kigyullad a zavarjelző lámpa („Störung” — „Hiba” felirattal jelölve) A reszeteléshez meg kell nyomni a Reset gombot vagy a motorvédő kapcsoló tápfeszültségét kb. 10 mp-re meg kell szakítani.Ha a robbanásbiztos ventilátorok fordulatszámát 5-fokozatú transzformatárral akarják szabályozni, akkor az U-EK 230E motorvédőt a transzformátorba kell bekötni.A motorvédőhőz külső burkolat kiegészítőként rendelhető.Az U-EK 230E motorvédő kapcsolót TILOS robbanásveszélyes zónába felszerelni!
Névleges adat
Feszültség (névleges) 230 V
Frekvencia 50 Hz
Védelem/Osztály
Védettségi osztály IP20
Homérséklet tartomány, külso és légcsatornában
Megengedett környezeti hőmérséklet -20 eddig: 50 °C
Kapcsolási teljesítmény 250V AC / 3A
Méretek és tömegek
Mélység 58 mm
Magasság 116 mm
Méretek 35 mm
Tömeg 0.15 kg
|
