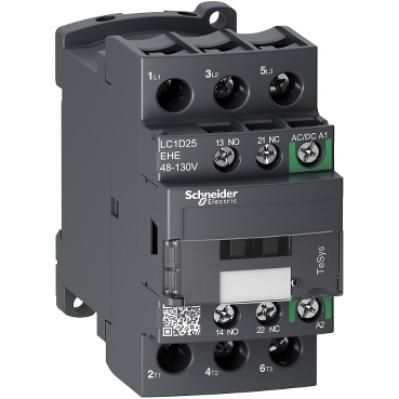

Tesys D mágneskapcsoló, 3P, <= 440V, 25A AC-3, 48...130V AC/DC

Szélesség:
45 V
Magasság:
85 A
Mélység:
92 A
Alkalmas soros beépítésre:
nem
Névleges üzemi teljesítmény AC-3, 400 V esetén:
11 kW
Főérintkezők száma, záró:
3
Segédérintkezők száma, záró:
1
Segédérintkezők száma, nyitó:
1
Névleges üzemi áram Ie AC-3, 400 V esetén:
25 A
Névleges üzemi áram Ie AC-1, 400 V esetén:
40 A
Vezérlés névleges tápfeszültsége AC 50 Hz:
48-130 V
Vezérlés névleges tápfeszültsége AC 60 Hz:
48-130 V
Vezérlés névleges tápfeszültsége DC:
48-130 V
Csatlakozási mód fő áramkör:
csavaros
Üzemi feszültség AC 50 Hz:
440-440
Üzemi feszültség AC 60 Hz:
440-440
Működtetés feszültségtípusa:
AC/DC
Névleges üzemi áram Ie AC-4, 400 V esetén:
12 A
Névleges üzemi teljesítmény Ie AC-4, 400 V esetén:
5.5 kW
Vonalkód:
3606480987731
Szállítói cikkszám:
LC1D25EHE

Leírás

átlagos impedancia:2 mOhm -50 Hz - Ith 40 A esetén főáramkör|biztonság megbízhatósági szintje:B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1,B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1|csatlakozás típusa:vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,főáramkör : csavaros szorító kapcsok 1 kábel 1.5...10 mm2 - kábel merevsége: szilárd - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm2 - kábel merevsége: szilárd - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm2 - kábel merevsége: szilárd - nélkül kábel végződés,főáramkör : csavaros szorító kapcsok 1 kábel 2.5...10 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,főáramkör : csavaros szorító kapcsok 2 kábel 2.5...10 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,főáramkör : csavaros szorító kapcsok 1 kábel 1...10 mm2 - kábel merevsége: flexibilis - kábelvéggel,főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,főáramkör : csavaros szorító kapcsok 2 kábel 2.5...10 mm2 - kábel merevsége: szilárd - nélkül kábel végződés|elektromos élettartam:23000 cycles AC-4 at Ue <= 440 V (date code >= 17221),2 Mcycles 25 A AC-3 at Ue <= 440 V (date code >= 17221),650000 cycles 40 A AC-1 at Ue <= 440 V (date code >= 17221)|felhasználási kategória:AC-1,AC-3|Icw névleges rövidzárlati kiállási áram:120 A <= 40 °C 1 perc főáramkör,240 A <= 40 °C 10 s főáramkör,380 A <= 40 °C 1 s főáramkör,50 A <= 40 °C 10 perc főáramkör,100 A 1 s jelző áramkör,120 A 500 ms jelző áramkör,140 A 100 ms jelző áramkör|Irms névleges bekapcsolási teljesítmény:450 A -440 V esetén főáramkör megfelel IEC 60947,140 A AC esetén jelző áramkör megfelel IEC 60947-5-1,250 A DC esetén jelző áramkör megfelel IEC 60947-5-1|Ith konvencionális termikus szabad levegő áram:40 A -<= 60 °C esetén főáramkör,10 A -<= 60 °C esetén jelző áramkör|kapcsolt biztosíték méretezés:40 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör,63 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör,10 A gG esetén jelző áramkör megfelel IEC 60947-5-1|készülék rövid megnevezése:LC1D|kiegészítő érintkező összetétel:1 NO + 1 NC|le névleges üzemi áram:25 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör,40 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör|mágneskapcsoló alkalmazás:motorvezérlés,ellenálló töltés|mechanikai tartósság:15 Mcycles (date code >= 17221)|meghúzási nyomaték:vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval O 6 mm-es lemez,vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips,főáramkör : 2.5 N.m - mellett csavaros szorító kapcsok - csavarhúzóval O 6 mm-es lemez,főáramkör : 2.5 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips|motorteljesítmény kW:11 kW -380...400 V AC 50/60 Hz,15 kW -500 V AC 50/60 Hz,15 kW -660...690 V AC 50/60 Hz,5.5 kW -220...230 V AC 50/60 Hz,11 kW -415...440 V AC 50/60 Hz|névleges megszakítóképesség:450 A -440 V esetén főáramkör megfelel IEC 60947|pólus érintkező összetétel:3 NO|pólusok megnevezése:3P|szabványok:EN/IEC 60947-5-1,EN/IEC 60947-4-1,UL 60947-4-1,CSA C22.2 No 60947-4-1|szerelőtartó:lemez,sín|tekercstípus:AC/DC elektronika|teljesítményveszteség pólusonként:3.2 W AC-1,1.25 W AC-3|termék neve:TeSys D Green|termék vagy komponens típusa:mágneskapcsoló|termékbizonyítvány:UL,CSA,CCC,EAC,KC|termékcsalád:TeSys|túlfeszültség kategória:III|Ue névleges üzemi feszültség:<= 690 V AC 25...400 Hz esetén főáramkör|Ui névleges szigetelési feszültség:690 V esetén főáramkör megfelel IEC 60947-4-1,690 V esetén jelző áramkör megfelel IEC 60947-1|Uimp névleges lökő-feszültség állóság:6 kV megfelel IEC 60947|üzemelési ráta:3600 cikl/h -<= 60 °C|üzemidő:45...55 ms zárul,20...90 ms nyitás (date code >= 17221)|védőfedél:-val, -vel|vezérlőkör feszültség:48...130 V AC 50/60 Hz,48...130 V DC

Letöltések

Tesys D mágneskapcsoló, 3P, <= 440V, 25A AC-3, 48...130V AC/DC

SCHNEIDER
S9LC1D25EHE
Online ár:
41 790 Ft / db
A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!
Nincs készletenNincs készleten
