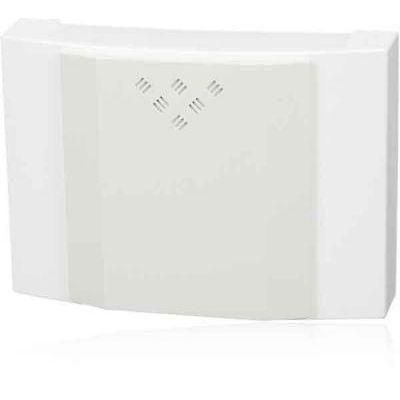

> Three-tone 8-230V dallamcsengő krém,3 dallam,3×r6 1,5V elemmel
Three-tone 8-230V dallamcsengő krém,3 dallam,3×r6 1,5V elemmel
Szín:
fehér
Szélesség:
100 mm
Magasság:
47 mm
Zsinór nélküli:
nem
Forma:
négyszögletű
Névtáblával:
nem
Hosszúság:
140 mm
Anyag:
műanyag
Világítással:
nem
Vonalkód:
5903669071068
Szállítói cikkszám:
GNU-913/N 8-230V
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
THREE-TONE VEZETÉKES DALLAMCSENGŐ
Jellemzők:
- a csengő csak a 8-230 V AC áramellátással működhet
- hangerő: 83 dB, hangerő folyékony szabályozása
- hang: három tónus BIM-BAM-BOM
- zenélő egység 3db R6 1,5 V elemmel működik
- állítható hangerő
FELSZERELÉSI UTASÍTÁS
1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel.
2. A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjuk, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek.
3. A csengő fázis vezetékét a rövidzárlattól és a túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni.
4. A beszerelést megelőzően vegye le a 230 V AC feszültéset a készüléket tápláló vezetékről. Ellenőrizze a megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram.
5. Távolítsa el a csengő burkolatát, lapos csavarhúzó segítségével felfeszíthető a burkolat teteje.
6. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak.
7. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melyeket az előzőleg elhelyezett tiplibe csavart. A telepítésnél figyeljen a csengő alapjának helyes elrendezésére, különösképpen arra, hogy vízszintben legyen.
8. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést, és kapcsoljuk őket a megfelelő csatlakozóvégekbe.
9. A zenélő egység 3 db R6 1,5 V elemről működik. A gong működésbe léptetése előtt húzza ki az elem biztosítékát, egy kis műanyag lapot.
10. Hang: BIM-BAM-BOM
11. Tegye fel a csengő burkolatát és kapcsoljuk vissza a hálózati feszültséget.
12. A gomb lenyomásával ellenőrizze a csengő működését
13. Szükség esetén végezzen hangerő szabályozást a potenciométer segítségével, mely a burkolat alatt található (gyárilag maximális hangerő van beállítva).
FIGYELEM! A készülék nem alkalmas rá, hogy megvilágított nyomógombbal kösse össze.
FIGYELEM! A burkolt eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
