> Túlfesz.lev. IPF 20 20 kA 340V 1P EASYPACT
Túlfesz.lev. IPF 20 20 kA 340V 1P EASYPACT
Szerelési mód:
kalapsín 35 mm
Távjelző kapcsolattal:
nem
Vezetékek száma (földelés nélkül):
1
Méret:
2 TE
Védelmi szint:
1.1 kV
Legmagasabb tartós feszültség AC:
340 V
Max. megengedett levezetési lökőáram (8/20):
5 kA
Névleges feszültség AC:
230 V
2. típus vizsgálati osztály:
igen
Védelmi szint L-N:
1.1 kV
Jelzés az eszközön:
vizuális
Védettség:
IP20
Védettségi szint N-PE:
1.5 kV
Integrált előbiztosítás:
nem
Max. vezeték-keresztmetszet merev (tömör/többszálas):
16 mm2
Max. vezeték-keresztmetszet rugalmas (finomszálas):
16 mm2
Hálózati forma DC:
nem
Hálózati forma IT:
nem
Hálózati forma TN:
nem
Hálózati forma TN-C:
nem
Hálózati forma TN-S:
igen
Hálózati forma TT:
igen
Hálózati forma egyéb:
nem
Hálózati forma TN-C-S:
nem
Max. levezető lökésáram (8/20):
20 kA
Rövidzárlati szilárdság (Isccr):
25 kA
Max. túlfeszültségvédelem, párhuzamos kapcsolás (biztosító):
40
Max. túlfeszültségvédelem, soros kapcsolás (biztosító):
40
Beépített rövidzár elleni védelem:
nem kV
Szivárgási-áram mentes:
nem V
Vonalkód:
3606480089916
Szállítói cikkszám:
A9L15692
több
keyboard_arrow_down
keyboard_arrow_up
Leírás

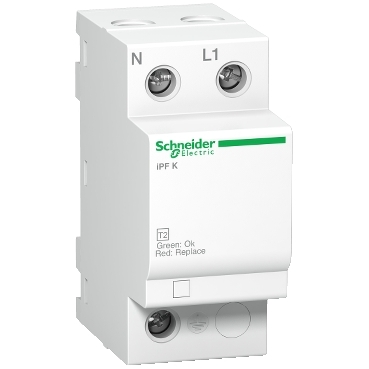

Ez az Acti9 iPF K 20 termék moduláris túlfeszültség-levezető. Az 1P+N berendezések védelmét látja el. Az Imax maximális kisütési árama 20 kA. A névleges kisütési áram 5 kA. Az iPF többpólusú, egy darabból álló túlfeszültség-levezető termékcsalád földelő rendszerekhez készült: TT, TN-S, TN-C. Ez a 2-es típusú bejövő túlfeszültség-levezető iPF20 ajánlott közepes kockázati szint esetén. Uc maximális üzemi feszültség DM közös módban (fázis és föld között) 340 VAC. A DM közös üzemmódban (fázis és nulla között) az Uc maximális üzemi feszültség 260 V AC. A CM közös módban (fázis és nulla között) a felmenő feszültség védelmi szintje 1,5 kV. Az Ue névleges üzemi feszültsége 230 V~ +/- 10%. A termék színe fehér (RAL9003).A méret 36 mm x (magasság) 81 mm x (mélység) 69 mm. A tömege 210g. A szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-85°C. Ez a termék megfelel az IEC 61643-11 és az EN 61643-11 szabványnak.
Letöltések
Túlfesz.lev. IPF 20 20 kA 340V 1P EASYPACT
Nincs készleten
×
![s9a9l15692]( "s9a9l15692")
Adatok
Szerelési mód:
kalapsín 35 mm
Távjelző kapcsolattal:
nem
Vezetékek száma (földelés nélkül):
1
Méret:
2 TE
Védelmi szint:
1.1 kV
Legmagasabb tartós feszültség AC:
340 V
Max. megengedett levezetési lökőáram (8/20):
5 kA
Névleges feszültség AC:
230 V
2. típus vizsgálati osztály:
igen
Védelmi szint L-N:
1.1 kV
Jelzés az eszközön:
vizuális
Védettség:
IP20
Védettségi szint N-PE:
1.5 kV
Integrált előbiztosítás:
nem
Max. vezeték-keresztmetszet merev (tömör/többszálas):
16 mm2
Max. vezeték-keresztmetszet rugalmas (finomszálas):
16 mm2
Hálózati forma DC:
nem
Hálózati forma IT:
nem
Hálózati forma TN:
nem
Hálózati forma TN-C:
nem
Hálózati forma TN-S:
igen
Hálózati forma TT:
igen
Hálózati forma egyéb:
nem
Hálózati forma TN-C-S:
nem
Max. levezető lökésáram (8/20):
20 kA
Rövidzárlati szilárdság (Isccr):
25 kA
Max. túlfeszültségvédelem, párhuzamos kapcsolás (biztosító):
40
Max. túlfeszültségvédelem, soros kapcsolás (biztosító):
40
Beépített rövidzár elleni védelem:
nem kV
Szivárgási-áram mentes:
nem V
Leírás
Ez az Acti9 iPF K 20 termék moduláris túlfeszültség-levezető. Az 1P+N berendezések védelmét látja el. Az Imax maximális kisütési árama 20 kA. A névleges kisütési áram 5 kA. Az iPF többpólusú, egy darabból álló túlfeszültség-levezető termékcsalád földelő rendszerekhez készült: TT, TN-S, TN-C. Ez a 2-es típusú bejövő túlfeszültség-levezető iPF20 ajánlott közepes kockázati szint esetén. Uc maximális üzemi feszültség DM közös módban (fázis és föld között) 340 VAC. A DM közös üzemmódban (fázis és nulla között) az Uc maximális üzemi feszültség 260 V AC. A CM közös módban (fázis és nulla között) a felmenő feszültség védelmi szintje 1,5 kV. Az Ue névleges üzemi feszültsége 230 V~ +/- 10%. A termék színe fehér (RAL9003).A méret 36 mm x (magasság) 81 mm x (mélység) 69 mm. A tömege 210g. A szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-85°C. Ez a termék megfelel az IEC 61643-11 és az EN 61643-11 szabványnak.
