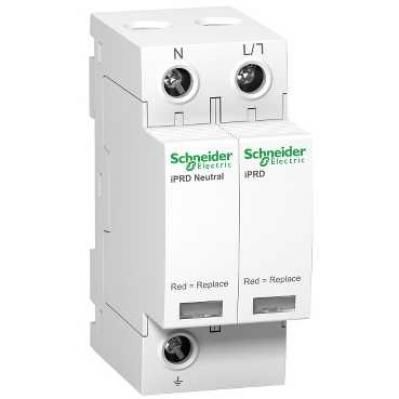

> TÚLFESZ.LEV. iPRD 20 20 KA 1P+N ACTI9
TÚLFESZ.LEV. iPRD 20 20 KA 1P+N ACTI9
Szerelési mód:
kalapsín 35 mm
Távjelző kapcsolattal:
nem
Vezetékek száma (földelés nélkül):
1
Méret:
2 TE
Védelmi szint:
1.1 kV
Legmagasabb tartós feszültség AC:
350 V
Max. megengedett levezetési lökőáram (8/20):
5 kA
Névleges feszültség AC:
230 V
2. típus vizsgálati osztály:
igen
Védelmi szint L-N:
1.1 kV
Jelzés az eszközön:
vizuális
Védettség:
IP20
Védettségi szint N-PE:
1.4 kV
Integrált előbiztosítás:
nem
Max. vezeték-keresztmetszet merev (tömör/többszálas):
35 mm2
Max. vezeték-keresztmetszet rugalmas (finomszálas):
35 mm2
Hálózati forma DC:
nem
Hálózati forma IT:
nem
Hálózati forma TN:
nem
Hálózati forma TN-C:
nem
Hálózati forma TN-S:
igen
Hálózati forma TT:
igen
Hálózati forma egyéb:
nem
Hálózati forma TN-C-S:
nem
Max. levezető lökésáram (8/20):
20 kA
Rövidzárlati szilárdság (Isccr):
50 kA
Max. túlfeszültségvédelem, párhuzamos kapcsolás (biztosító):
40
Max. túlfeszültségvédelem, soros kapcsolás (biztosító):
80
Beépített rövidzár elleni védelem:
nem kV
Szivárgási-áram mentes:
nem V
Vonalkód:
3606480506499
Szállítói cikkszám:
A9L20500
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
Ez az Acti9 iPRD20 túlfeszültség-levezető 1P+N rendszereket véd. Lehetővé teszi a sérült kazetták gyors cseréjét. Ez a 2. típusú eszköz közepes kockázati szintű épületek elosztószekrényeibe ajánlott. Megfordítható, hogy a fázis- / nulla / földelő kábelek akár a felső, akár az alsó részen beköthetök legyenek. A hozzá tartozó megszakító Isc megszakítási kapacitása elérheti az 50 kA-t. Ez az Acti 9 iPRD20 kompatibilis a TT és a TN-S földelő rendszerrel. A DM közös üzemmódban (fázis és nulla között) az Uc maximális üzemi feszültség 260 V AC. Uc maximális üzemi feszültség DM közös módban (föld és nulla között) 350 VAC. A CM differenciális módban (a fázis és a föld között) a felmenő feszültség védelmi szintje 1,1 kV. A CM közös módban (fázis és nulla között) a felmenő feszültség védelmi szintje 1,1 kV. Az Ue névleges üzemi feszültsége 230 V~ +/- 10%. A termék színe fehér (RAL9003). A méret (szélesség) 36 mm x (magasság) 85 mm x (mélység) 69 mm. A tömege 0,211kg. A szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és 60°C között van. Tárolási hőmérséklet: -40-85°C. Ez a termék megfelel az EN 61643-11 és az IEC 61643-11 szabványnak.
