| Osztály: | Túlfeszültség-levezető energiaellátó rendszerekhez |

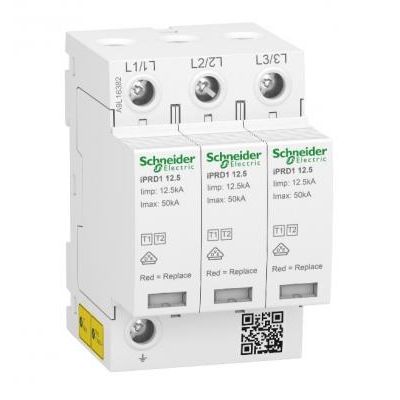

| Gyártói megnevezés | ACTI9 iPRD1 túlfeszültség-korlátozó, 12.5r, 3P |
| Gyártói cikkszám | A9L16382 |
| Vonalkód | 3606481490216 |
| Márka | SCHNEIDER |
| Cikkszám | S9A9L16382 |
|
Leírás: A9 iPRF1 túlfesz-korlátozó, 12.5r, 3P
Távjelzéssel
Jelérzékelők összeállítása:
1 SD (1 C/O)
Túlfeszültség levezető típus:
Földelő rendszer: TN-C
Túlfeszültség levezető osztálytípus:
1 + 2-es típus
Túlfeszültség-levezető technológia:
MOV + GDT
Ue névleges üzemi feszültség:
230/400 V AC (+/- 10 %) -50...60 Hz
[In] nominal discharge current:
20 kA
[Imax] maximum discharge current:
50 kA
|
|
| Szerelési mód: | kalapsín 35 mm |
| Távjelző kapcsolattal: | igen |
| Vezetékek száma (földelés nélkül): | 3 |
| Pólusszám: | 3 |
| Méret: | 6 TE |
| Védelmi szint: | 1.5 kV |
| Távjelzés: | igen |
| Legmagasabb tartós feszültség AC: | 350 V |
| Max. megengedett levezetési lökőáram (8/20): | 20 kA |
| Névleges feszültség AC: | 400 V |
| Vizsgálati osztály: | típus 1 és 2 |
| 2. típus vizsgálati osztály: | igen |
| Védelmi szint L-N: | 1.5 kV |
| Jelzés az eszközön: | optikai |
| Védettség: | IP20 |
| Védettségi szint N-PE: | 1.5 kV |
| Integrált előbiztosítás: | nem |
| Max. vezeték-keresztmetszet merev (tömör/többszálas): | 35 mm² |
| Max. vezeték-keresztmetszet rugalmas (finomszálas): | 25 mm² |
| Hálózati forma DC: | nem |
| Hálózati forma IT: | nem |
| Hálózati forma TN: | nem |
| Hálózati forma TN-C: | igen |
| Hálózati forma TN-S: | nem |
| Hálózati forma TT: | nem |
| Hálózati forma egyéb: | nem |
| Hálózati forma TN-C-S: | nem |
| Max. levezető lökésáram (8/20): | 50 kA |
| Rövidzárlati szilárdság (Isccr): | 50 kA |
| Feszültségkapcsoló szikraköz technológia: | nem V |
