> Túlfesz.lev.quick PF 10KA1P+N 2.TIP. RESI9 régi16612
Túlfesz.lev.quick PF 10KA1P+N 2.TIP. RESI9 régi16612
Szerelési mód:
kalapsín 35 mm
Távjelző kapcsolattal:
nem
Vezetékek száma (földelés nélkül):
2
Méret:
2 TE
Védelmi szint:
1.5 kV
Legmagasabb tartós feszültség AC:
275 V
Max. megengedett levezetési lökőáram (8/20):
5 kA
Névleges feszültség AC:
230 V
2. típus vizsgálati osztály:
igen
Védelmi szint L-N:
1.5 kV
Jelzés az eszközön:
vizuális
Védettség:
IP20
Védettségi szint N-PE:
1.5 kV
Integrált előbiztosítás:
nem
Max. vezeték-keresztmetszet merev (tömör/többszálas):
25 mm2
Max. vezeték-keresztmetszet rugalmas (finomszálas):
25 mm2
Hálózati forma DC:
nem
Hálózati forma IT:
nem
Hálózati forma TN:
nem
Hálózati forma TN-C:
nem
Hálózati forma TN-S:
igen
Hálózati forma TT:
igen
Hálózati forma egyéb:
nem
Hálózati forma TN-C-S:
nem
Max. levezető lökésáram (8/20):
10 kA
Rövidzárlati szilárdság (Isccr):
6 kA
Beépített rövidzár elleni védelem:
nem kV
Szivárgási-áram mentes:
nem V
Vonalkód:
3606480500671
Szállítói cikkszám:
R9L16610
több
keyboard_arrow_down
keyboard_arrow_up
Leírás

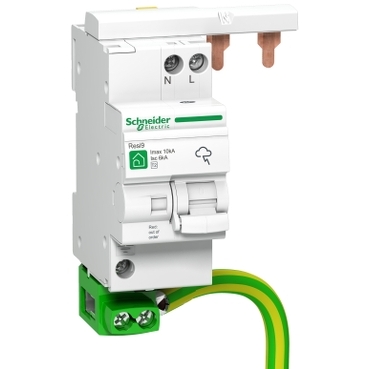

Ez a Resi9 Quick PF termék egy moduláris túlfeszültség-levezető. Biztosítja az elektronikus eszközök védelmét a villámcsapás okozta meghibásodás ellen. Ajánlott a szabadvezetékről táplált és védett épületekben egyaránt. Használható az 1. típusú túlfeszültség-levezetővel és villámhárítóval védett épületekben is. Ez egy 1P+N túlfeszültség-levezető. A névleges kisülési áram 5kA differenciális üzemmódban és 10kA közös üzemmódban. Az In névleges kisülési áram 10kA differenciális üzemmódban és 5kA közös üzemmódban. Az Ue névleges üzemi feszültség 230VAC. Az Uc maximális folyamatos üzemi feszültség 275V. Az Up maximális feszültségvédelmi szint 1,5kV. DIN-sínre szerelhető. Szélessége 4 modul (9 mm-es osztásban). Méretei: (Sz) 36mm x (Ma) 109,7mm x (Mé) 72,1mm. A színe fehér (RAL9003). Az MSZ EN 62262 szabvány szerint a védelmi fokozat IK03. Az üzemi hőmérséklet -5°C és 40°C között van. A tárolási hőmérséklet -40°C és 85°C között. Ez a termék megfelel az MSZ EN 61643-11 és az MSZ EN 61643-11 szabványoknak.
Letöltések
Túlfesz.lev.quick PF 10KA1P+N 2.TIP. RESI9 régi16612
Készleten: 34 db
Hol van készleten?
×
![s9r9l16610]( "s9r9l16610")
Adatok
Szerelési mód:
kalapsín 35 mm
Távjelző kapcsolattal:
nem
Vezetékek száma (földelés nélkül):
2
Méret:
2 TE
Védelmi szint:
1.5 kV
Legmagasabb tartós feszültség AC:
275 V
Max. megengedett levezetési lökőáram (8/20):
5 kA
Névleges feszültség AC:
230 V
2. típus vizsgálati osztály:
igen
Védelmi szint L-N:
1.5 kV
Jelzés az eszközön:
vizuális
Védettség:
IP20
Védettségi szint N-PE:
1.5 kV
Integrált előbiztosítás:
nem
Max. vezeték-keresztmetszet merev (tömör/többszálas):
25 mm2
Max. vezeték-keresztmetszet rugalmas (finomszálas):
25 mm2
Hálózati forma DC:
nem
Hálózati forma IT:
nem
Hálózati forma TN:
nem
Hálózati forma TN-C:
nem
Hálózati forma TN-S:
igen
Hálózati forma TT:
igen
Hálózati forma egyéb:
nem
Hálózati forma TN-C-S:
nem
Max. levezető lökésáram (8/20):
10 kA
Rövidzárlati szilárdság (Isccr):
6 kA
Beépített rövidzár elleni védelem:
nem kV
Szivárgási-áram mentes:
nem V
Leírás
Ez a Resi9 Quick PF termék egy moduláris túlfeszültség-levezető. Biztosítja az elektronikus eszközök védelmét a villámcsapás okozta meghibásodás ellen. Ajánlott a szabadvezetékről táplált és védett épületekben egyaránt. Használható az 1. típusú túlfeszültség-levezetővel és villámhárítóval védett épületekben is. Ez egy 1P+N túlfeszültség-levezető. A névleges kisülési áram 5kA differenciális üzemmódban és 10kA közös üzemmódban. Az In névleges kisülési áram 10kA differenciális üzemmódban és 5kA közös üzemmódban. Az Ue névleges üzemi feszültség 230VAC. Az Uc maximális folyamatos üzemi feszültség 275V. Az Up maximális feszültségvédelmi szint 1,5kV. DIN-sínre szerelhető. Szélessége 4 modul (9 mm-es osztásban). Méretei: (Sz) 36mm x (Ma) 109,7mm x (Mé) 72,1mm. A színe fehér (RAL9003). Az MSZ EN 62262 szabvány szerint a védelmi fokozat IK03. Az üzemi hőmérséklet -5°C és 40°C között van. A tárolási hőmérséklet -40°C és 85°C között. Ez a termék megfelel az MSZ EN 61643-11 és az MSZ EN 61643-11 szabványoknak.
