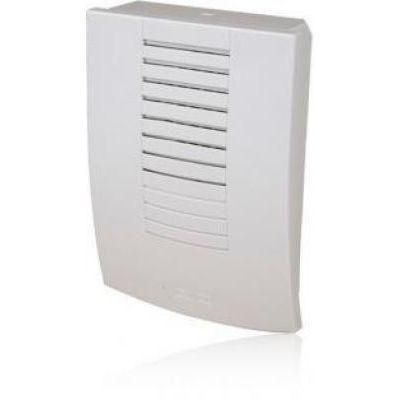

TWO-TONE VEZETÉKES KÉTTÓNUSÚ DALLAMCSENGŐ Jellemzők: - a vezetékes dallamcsengőt csak a 230 V AC áramellátással működtethető - hangerő: 84 dB - hang: két váltva szóló tónus - állítható hangerő FELSZERELÉSI UTASÍTÁS: 1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel. 2. A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjuk, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek. 3. A csengőt 230 V AC hálózati feszültséggel táplálható. 4. A csengő fázis vezetékét a rövidzárlattól és túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni. 5. A beszerelést megelőzően vegye le a 230 V AC feszültséget a készüléket tápláló vezetékről. Ellenőrizze megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram. 6. Távolítsa el a csengő burkolatát - lapos csavarhúzó segítségével felfeszíthető a burkolat teteje. 7. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak, és helyezzen tipliket a falon lévő lyukakba. 8. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melyeket az előzőleg elhelyezett tiplikbe kell csavarni. A telepítésnél figyeljen a csengő alapjának helyes elhelyezésére, különösképpen arra, hogy vízszintben legyen. 9. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést, és kapcsolja őket a megfelelő csatlakozóvégekbe. 10. Tegye fel a csengő burkolatát és kapcsolja vissza a 230 V AC hálózati feszültséget. 11. A gomb lenyomásával ellenőrizze a csengő működését. 12. Szükség esetén végezhető hangerő szabályozása is. Ezt mindenképpen a hálózati feszültség lekapcsolása és a csengő burkolatának eltávolítása után szabad csak végezni. Szükség esetén (további hangerő szabályozásakor) a műveletet meg kell ismételni. Gyárilag a csengő maximális hangerőre van beállítva. FIGYELEM! A készülék nem alkalmas rá, hogy megvilágított nyomógombbal kösse össze. FIGYELEM! A burkolat eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
