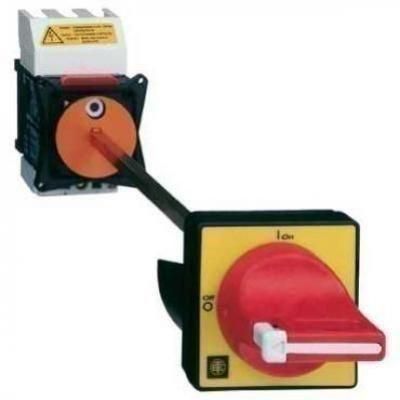

VARIO fő-vészkapcs.3P80A komplett P/S

Name: VARIO fő-vészkapcs.3P80A komplett P/S
Brand: SCHNEIDER
SKU: S9VCCF4
Price: 41690 HUF
Availability: OutOfStock

Szélesség:

Magasság:

Névleges üzemi teljesítmény AC-3, 400 V esetén:

22 kW

Névleges tartós áram Iu:

80 A

Pólusszám:

Névleges feszültség:

690-690 V

Feltételes névleges rövidzárlati áram Iq:

10 kA

Védettség (IP), elülső oldali:

IP65

Kapcsolók száma:

Reteszelhető:

igen

Integrált motormeghajtás:

nem

Csatlakozási mód fő áramkör:

csavaros

VÉSZ-KI berendezés kivitel:

igen

Igazoló elem típusa:

ajtó kuplung forgóhajtás

Főkapcsoló kivitel:

igen

Biztonsági kapcsoló kivitel:

nem

Karbantartó-/javító kapcsoló kivitel:

nem

Névleges üzemi teljesítmény AC-23, 400 V esetén:

30 kW

Névleges rövididejű áramszilárdság Icw:

0.96 kA

Működtető elem színe:

piros

Padlóra rögzítésre alkalmas:

nem

Négy-lyukas mellső rögzítésre alkalmas:

igen

Központi mellső rögzítésre alkalmas:

nem

Elosztó beépítésére alkalmas:

nem

Köztes beépítésre alkalmas:

nem

Max. névleges üzemi feszültség Ue AC-nél:

690 V

Motorhajtás opcionális:

nem

Feszültségkioldó opcionális:

nem

Készülék felépítése:

beépítő egység rögzített beépítési technika

Névleges tartós áram AC-21, 400 V:

80 A

Váltókapcsoló kivitel:

nem

Névleges tartós áram AC-23, 400 V esetén:

57 A

Előszerelt kábelezéssel:

nem

Vonalkód:

3389110194029

Szállítói cikkszám:

VCCF4

Leírás

Termékcsalád TeSys VARIO Készülék rövid megnevezése Fő szakaszolókapcsoló Termék vagy komponens típusa Forgó kapcsolós bontás Teljesítmény szint Nagy teljesítményű Kapcsoló funkció Vészleállító Pólusok megnevezése 3P Hálózat típusa AC Forgatófogantyú szerelési stílus Kibővített Fogantyú színe Vörös Fogantyú homloklap színe Sárga Ith konvencionális termikus szabad levegő áram 80 A Alkalmasság leválasztásra Igen Kiegészítő jellemzők Készlet tartalma Piros kar V4 kapcsolótest VZN17 tengelybővítés Vezérlés típusa Vészleállítóval Forgatófogantyús lakat Up to 3 padlocks Szerelési támogatás Ajtó for forgókar Szimmetrikus sín for test Ue névleges üzemi feszültség 690 V AC 50/60 Hz Uimp névleges lökő-feszültség állóság 8 kV Ithe konvencionális zárt termikus áram 63 A Mechanikus tartósság 30000 ciklus Elektromos élettartam 30000 cycles on AC-21 30000 cycles on DC-1...5 Csatlakozás típusa Power circuit : screw terminals cable 16 mm^(2) - cable stiffness: flexible - with cable end Power circuit : screw terminals cable 25 mm^(2) - cable stiffness: solid - Megszorítási nyomaték Power circuit : 4 N.m - on screw terminals Gondoskodás lakatról Zárható Jelölés 0 - 1 Alapméretek 60 x 60 mm Magasság 60 mm Szélesség 60 mm Termék súlya 0.68 kg Környezet Szabványok IEC 60947-3 Termékbizonyítványok CCC CSA GL UL Védőkezelés TC IP védettségi szint IP20 védőborítással megfelel IEC 60529 IP65 Ütésállóság 30 gn megfelel IEC 60068-2-27 Rezgési ellenállás 1 gn megfelel IEC 60068-2-6 Üzemi környezeti levegő hőmérséklet -20...50 °C Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1
