Osztály: | Szakaszoló kapcsoló |

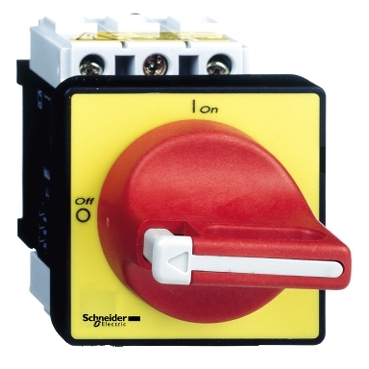

Gyártói megnevezés | Komplett fő- és vészleállító kapcsoló 12A, ajtóra, csavaros |
Gyártói cikkszám | VCF02 |
Vonalkód | 3389110448870 |
Márka | SCHNEIDER |
Cikkszám | S9VCF02 |
Leírás: TeSys Vario terheléskapcsoló , ajtóra szerelhető, 3-pólusú, 12 A/690 V, motoros leágazási alkalmazásokhoz, legfeljebb 4kW@400V AC-23. Komplett egység egy V02 kapcsolótestből, piros fogantyú 60x60 mm-es előlappal, KCF1PZ. Fő- és vészleállító terheléskapcsoló, amely leválasztására szolgál. Lakatolható fogantyú, 3 lakathoz (külön rendelve). Ajtóra rögzített, 4 db csavaros fogantyú, ami az IP65 védelmet biztosítja a rögzítéshez. Több szabványnak megfelel (IEC, UL, CSA, CCC, EAC, tengerészeti), Green Premium-kompatibilis (RoHS/REACh).
|
Szélesség: | 60 |
Magasság: | 74 |
Mélység: | 109 |
Névleges üzemi teljesítmény AC-3, 400 V esetén: | 3 kW |
Névleges tartós áram Iu: | 12 A |
Pólusszám: | 3 |
Névleges feszültség: | 690-690 V |
Feltételes névleges rövidzárlati áram Iq: | 10 kA |
Védettség (IP), elülső oldali: | IP65 |
Kapcsolók száma: | 1 |
Reteszelhető: | igen |
Integrált motormeghajtás: | nem |
Csatlakozási mód fő áramkör: | csavaros |
VÉSZ-KI berendezés kivitel: | igen |
Igazoló elem típusa: | forgógomb |
Főkapcsoló kivitel: | igen |
Biztonsági kapcsoló kivitel: | nem |
Karbantartó-/javító kapcsoló kivitel: | nem |
Névleges üzemi teljesítmény AC-23, 400 V esetén: | 4 kW |
Névleges rövididejű áramszilárdság Icw: | 0.3 kA |
Működtető elem színe: | piros |
Padlóra rögzítésre alkalmas: | nem |
Négy-lyukas mellső rögzítésre alkalmas: | igen |
Központi mellső rögzítésre alkalmas: | nem |
Elosztó beépítésére alkalmas: | igen |
Köztes beépítésre alkalmas: | nem |
Max. névleges üzemi feszültség Ue AC-nél: | 690 V |
Motorhajtás opcionális: | nem |
Feszültségkioldó opcionális: | nem |
Készülék felépítése: | beépítő egység rögzített beépítési technika |
Névleges tartós áram AC-21, 400 V: | 12 A |
Kapcsolóteljesítmény 400V-nál: | 7.5 kW |
Váltókapcsoló kivitel: | nem |
Névleges tartós áram AC-23, 400 V esetén: | 8.1 A |
: | nem |
