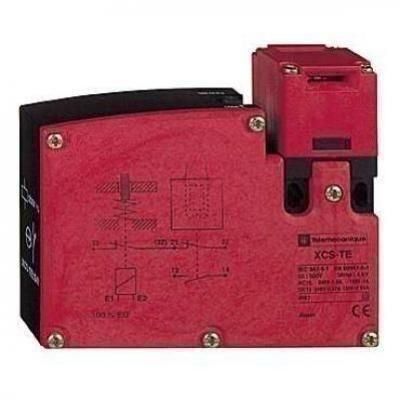

Termékcsalád Preventa Biztonság érzékelés Termék vagy komponens típusa Safety switch Komponens neve XCSTE Terv Téglalap alakú Anyag Műanyag Fej típusa Kulcsos működtetésű forgótár Érintkezők típusa és összetétele 2 NC Érintkezők működése Lassan bontó, szimultán Solenoid contacts type and composition 1 NC (lassan bontó) Kábelbemenet 1 furat, menetes Pg 11 Elektromágneses reteszelés Tekercs kikapcsolásakor zárás és bekapcsolásakor nyitás Us névleges betáplálási feszültség 24 V (- 20...10 %) Kábel külső átmérője 7...10 mm Villamos csatlakozás Kapocs, 1 x 0,5...2 x 1,5 mm^(2) kábelfejjel vagy anélkül Pólusszám 2 Reteszelési opciók leírása Reteszeléssel, mágnestekercses zárás Szigetelés Kettős szigetelésű Pozitív nyitás NC kontaktussal Betáplálási feszültség típus AC/DC Betáplálási frekvencia 50/60 Hz Terhelési tényező 1 Teljesítményigény VA-ban 10 VA Mechanikus tartósság 1000000 ciklus Pozitív nyitás minimális erő 15 N Minimális működtetési sebesség 0.01 m/s Legnagyobb működtetési sebesség 0.5 m/s Ie névleges üzemi áram 0.55 A 125 V utilisation category DC-13, Q300 megfelel EN/IEC 60947-5-1 0.27 A 250 V utilisation category DC-13, Q300 megfelel EN/IEC 60947-5-1 3 A 120 V utilisation category AC-15, B300 megfelel EN/IEC 60947-5-1 1.5 A 240 V utilisation category AC-15, B300 megfelel EN/IEC 60947-5-1 Ithe konvencionális zárt termikus áram 6 A Ui névleges szigetelési feszültség 500 V megfelel EN/IEC 60947-1 300 V megfelel UL 508 300 V conforming to CSA C22.2 No 14 Uimp névleges lökő-feszültség állóság 6 kV megfelel EN/IEC 60947-5-1 Rövidzárlat-védelem 10 A betét biztosító típus gG (gl) Actutr kényszerített kihúzás rtc 500 N Üzemelési ráta 10 cyc/mn a leghosszabb élettartam érdekében Biztonsági szint Elérheti a 4-as kategóriát a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/ISO 13849-1 PL = e elérhető a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/ISO 13849-1 SIL 3 elérhető a megfelelő felügyelő rendszerrel és helyesen bekötve megfelel EN/IEC 61508 Biztonsági megbízhatósági adatok B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear) Test anyaga PA (poliamid) Fej anyaga PA (poliamid) Mélység 33 mm Magasság 94 mm Szélesség 110 mm Termék súlya 0.36 kg Szabványok EN 1088/ISO 14119 EN/IEC 60204-1 EN/IEC 60947-5-1 EN/ISO 12100 UL 508 CSA C22.2 No 14 Termékbizonyítványok CSA UL Védőkezelés TC Üzemi környezeti levegő hőmérséklet -25...60 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Rezgési ellenállás 5 gn (f = 10...500 Hz) megfelel IEC 60068-2-6 Ütésállóság 10 gn for 11 ms megfelel IEC 60068-2-27 Elektromos sokk elleni védelem osztálya II osztály megfelel EN/IEC 60536 IP védettségi szint IP67 megfelel EN/IEC 60529 and EN/IEC 60947-5-1
